Laadukas ripustinpultti, valmistettu Kiinassa

Ripustinpultti aurinkorakenteiden asennukseen, valmistaja Topfencesolar Xiamenin pulttituotantokaupungissa Kiinassa. Koostuu kolmesta pääosasta alla.

Kuvaus:

Tuote	Materiaali	Koko	Määrä	Yksikköpaino
M10 pultti	SUS304	M10*200	1	0.085
M10 laippamutteri	SUS304	M10*15*10	3	0.011
Kumityyny	EPDM	M10*200	1	0.05

Tuotteen nimi: Aurinkopaneelipultit

Materiaali: SUS304/316

Ruosteenesto: Sen korkea suorituskyky

Asennuspaikka: Rooftops

Väri: luonnollinen tai räätälöity

Toiminto: Aurinkopaneeli Rakenteen kiinnikkeet

Esikokoa ennen toimitusta

Aurinkopaneelipultit ovat optimoitu rakennevaihtoehto, ei vaadi monimutkaista asennusta. Se tekee aurinkopaneelien rakenteen asennuksesta yksinkertaisempaa ja tehokkaampaa tarjotakseen luotettavan tuen PV-moduuleille.

Latauskapasiteetti:

Suurin tuulikuorma: Max. Jopa 60 m/s

Suurin lumikuorma: Max. Jopa 1,4 KN / m2

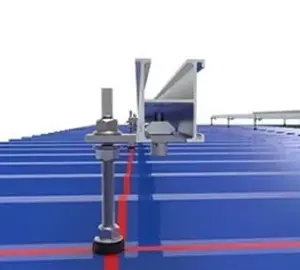

Kattokohteiden sopivat käyttökohteet: aallotettu metallikatto, puolisuunnikkaan muotoinen katto, sandwich-metallikatto, peltikatto jne.

Lisää mitat:

Menetelmien käyttö:

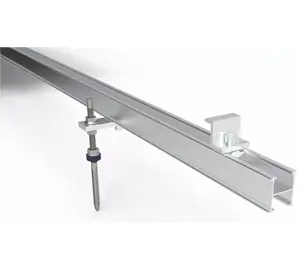

Theaurinko ripustinpulttikäytetään yhdessä L-jalkojen kiinnityssarjan kanssa aurinkokiskojen kiinnittämiseen keski- ja päätypuristimilla.

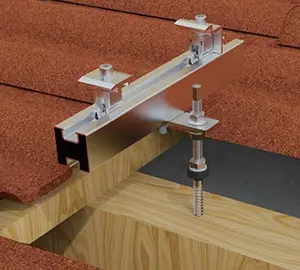

Johdanto-opas

(1) Mittaa katon ja esiporauksen asennusontelon asento metallipalkissa tai puupalkissa.

(2) Ruuvaa pultit valmiiksi porattuihin reikiin ja varmista, että EPDM-levy on kiinnitetty tiukasti kattoon vesivuotoriskin välttämiseksi.

(3) Säädä korkeus, jotta paneeli asetetaan lopulta korkealle katon yläpuolelle, ja kiinnität sitten lukitusmutterit.

(4) Asenna L-jalkalohko sen yläosaan ja ruuvaa M10-laippamutterit tiukasti.

(5) Aurinkokiskojen yhdistäminen kiskoliittimillä, asennus L-jalkasarjoihin.

(7) Asenna aurinkopaneelit rakenteeseen käyttämälläKeski- ja pääty aurinkopaneelikiinnikkeetviimeistelemään koko katon päällystyksen.
