Aurinkopaneelien asennuskiskojen valmistaja ja toimittaja
Xiamen Topfencesolar tuotemerkkiAurinkopaneelien asennuskiskotkattoaurinkojärjestelmissä käytetään korkeatasoista alumiinimateriaalia, joka on optimoitu aurinkopaneelien asennukseen.
Kattotyyppiset aurinkokaiteet:
Alumiini 6005-T5/T6 on ominaisuuksiltaan korkea lujuus, erinomainen korroosionkestävyys ja erittäin kevyt paino, sopivin materiaali kattojärjestelmän hyllyille
TF-RL sarjan B46 kisko | Pituus 4000mm, 4200mm, 4500mm, 4800mm jne.
Normaali koko: 27,3 * 48,3 * 4500 mm
Pintakäsittely: ≥10μm
Kiskojen asennussarjat
Rakennesuunnittelun yksityiskohdat: Otetaan esimerkiksi TF-RL-B46, joka on yksi suosituimmista malleista.
Rakenteen mitat:
|
Rakenteen osageometrian parametrit |
|||||||
|
(1) Raide: |
B46 |
Materiaali: |
AL6005-T6 |
||||
|
σs = 250 |
N/mm2 |
E = 70 000 |
N/mm2 |
||||
|
Leikkauksen geometrian parametrit |
|||||||
|
A(mm2) |
197.0 |
IP (mm4) |
64335.0 |
||||
|
Ix (mm4) |
43678.0 |
Iy (mm4) |
20657.0 |
||||
|
Zxup (mm3) |
1804.0 |
Zyleft (mm3) |
1703.0 |
||||
|
Zydown (mm3) |
2004.0 |
Zyright (mm3) |
1306.0 |
||||
Paino / metri = tiheys ρ (kg/m³) × poikkipinta-ala A (m2) × g (N/kg)
=2710 x 0,00019696 x 9,8
= 5,23 N/m
B46-alumiinikiskon kemiallisen koostumuksen analyysi:
(Testimenetelmä: GB/T3190-2008, OES)
|
AL6005-T6:n kemialliset elementit |
|||
|
Elementti |
Sääntö 6005 |
Antai Aluminium Products (AT6006 -T6) |
Johtopäätös |
|
Si |
0,6 - 0,9 |
0.62 |
Syöttö |
|
Fe |
≤0,35 |
0.13 |
Syöttö |
|
Cu |
≤0,10 |
<0,001 |
Syöttö |
|
Mn |
≤0,10 |
0.003 |
Syöttö |
|
Mg |
0,40-0,60 |
0.56 |
Syöttö |
|
Cr |
≤0,35 |
0.001 |
Syöttö |
|
Zn |
≤0,10 |
0.01 |
Syöttö |
|
Ti |
≤0,10 |
0.014 |
Syöttö |
|
Al |
marginaali |
marginaali |
Syöttö |
Vetotesti:
Testimenetelmä: JIS Z 2241-2011
AL6005-T6:n mekaaniset ominaisuudet
|
Testikohde |
Näytteen tyyppi |
Vetolujuus (Rm) (Mpa) |
Lujuus (R0 .2) (Mpa) |
Venymä murtuman jälkeen (A50 mm) (%) |
|
Tulos |
No.13B |
295 |
263 |
10 |

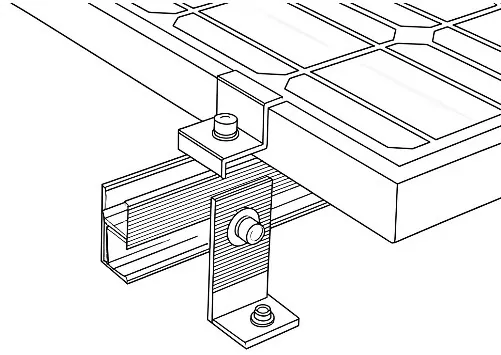

Kiskorakenteen kiinnityssarjan tarvikkeet:
|
|
|
|
|
|
Kaksi kierrettä pultteja |
Katon koukut |
L-jalkasarja |
Keskipuristin 1 |
|
|
|
|
|
|
Keskipuristin 2 |
Päätypuristin 2 |
Johtava arkki |

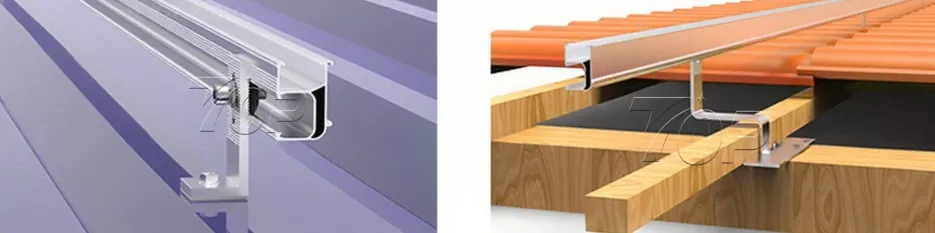

Lisää kiskosovelluksia
- View as
Alumiiniset aurinkopaneelien kiinnityskiskot
Kiinalaisen Xiamen Topfencesolarin valmistamat alumiiniset aurinkopaneelien asennuskiskokannattimet, joissa käytetään kattokoukkuja, jotka on asennettu palkkiin tukemaan B45-kiskoja. Kiskoliittimet yhdistävät kiskot yhdeksi pitkäksi kiskoksi riveittäin aurinkopaneelien järjestämiseksi vaaka- tai pystysuunnassa. Sen korkean luotettavuuden suorituskyky ovat lämpimästi tervetulleita Euroopan, Aasian ja Amerikan markkinoille.
Tuotemerkki:Topfencesolar
Tuotteen materiaali:Alumiini
Tuotteen toiminto:Kiskot aurinkopaneelien asennukseen
Käyttöikä:≥ 25 vuotta
Tuotemerkki:Topfencesolar
Tuotteen materiaali:Alumiini
Tuotteen toiminto:Kiskot aurinkopaneelien asennukseen
Käyttöikä:≥ 25 vuotta
Solar Rack kattoasennuskisko
Aurinkoasennusrakenteiden luotettavana toimittajana Xiamen Topfencesolar Co., Ltd on omistautunut suunnittelemaan ja valmistamaan korkean suorituskyvyn aurinkotelineen kattoasennuskiskoja vastaamaan erilaisiin markkinoiden vaatimuksiin asuinrakennusten katoista kaupallisiin aurinkosähkölaitoksiin. Suunnittelemme tuotteita, jotka tarjoavat sekä teknisen suorituskyvyn että kustannustehokkuuden.
Tuotemerkki:Topfencesolar
Tuotteen materiaali:AL6005-T5/ AL6063-T6
Tuotteen toiminto:Asennus kattoon
Käyttöikä:Yli 20 vuotta
Aurinkopaneelien kiskot
Aurinkopaneelikiskot tarjoavat vakaan tuen aurinkokaton asennusjärjestelmälle ja voivat mukauttaa eri tilanteisiin. Xiamen Topfencesolar on ammattimainen valmistaja, joka tarjoaa räätälöityjä aurinkopaneelikiskoja auttamaan asiakkaita heidän aurinkoprojekteissaan. Näytteitä on saatavana erikokoisina ja -määrinä.
Tuotemerkki:Topfencesolar
Tuotteen materiaali:Alumiini Al6005-T5 / T6
Tuotteen toiminto:Aurinkoasennus metallikattoon
Käyttöikä:20 vuotta
Minikisko aurinkopaneelien metallikattoon asennukseen
Ammattimaisena valmistajana ja toimittajana Kiinassa, Xiamen Topfencesolarin tuottama metallikatto-aurinkopaneeliasennuksen minikiskon kestävä ja kevyt ominaisuus voi vähentää 20–30 % halvempia aurinkopaneeliasennuksesi kustannuksia. Alumiinin pinnan anodisointi prosessoidaan ≥ 10 μm, vaatii suuria ponnisteluja UV-kestävyyden ja korroosionkestävyyden saavuttamiseksi yli 25 vuoden ajan. Tämä kiskoton ratkaisu on tervetullut ja sitä käytetään asuin-, liike- ja teollisuuskentillä aurinkojärjestelmässä.
Tuotemerkki:Topfencesolar
Tuotteen materiaali:Al6005-T5
Tuotteen toiminto:Aurinkopaneelien lataamiseen katolle tai maahan
Käyttöikä:≥ 25 vuotta
Tuotemerkki:Topfencesolar
Tuotteen materiaali:Al6005-T5
Tuotteen toiminto:Aurinkopaneelien lataamiseen katolle tai maahan
Käyttöikä:≥ 25 vuotta
Aurinkopaneelin kattotelinekiinnitys
Topfencesolar valmistaa aurinkopaneelien kattotelineen asennusta, tehdas sijaitsee Kiinassa. Kisko on aurinkosähköjärjestelmän tärkeimmät asennuskannattimet. Kiskoasennuksella se pystyi kiinnittämään aurinkopaneelit turvallisesti eri katoille. Kuten betoni-, metalli- ja tiilikatot. Kevyet kiskot on valmistettu alumiiniseoksesta ja ne kestävät erinomaisesti korroosiota, minkä lisäksi ne on helppo asentaa.
Alumiiniset aurinkopaneelien asennuskiskot
Alumiiniset aurinkopaneelien asennuskiskot ovat yksi tärkeimmistä osista koko aurinkopaneelien asennusrakenteessa. Ne on valmistettu alumiinista 6005-T5 materiaaleista anodisoivalla pintakäsittelyllä, kestävät yli 25 vuotta.
Tuotemerkki:Topfencesolar Tuotteen materiaali:Alumiini 6005-T5, 6063-T6 Tuotteen toiminto:Aurinkoasennustuki Käyttöikä:≥ 20 vuotta
Tuotemerkki:Topfencesolar Tuotteen materiaali:Alumiini 6005-T5, 6063-T6 Tuotteen toiminto:Aurinkoasennustuki Käyttöikä:≥ 20 vuotta
Luotettavana Aurinkopaneelien asennuskiskot valmistajana ja toimittajana Kiinassa meillä on tehtaamme. Ota meihin yhteyttä saadaksesi räätälöityjen tuotteiden hinnaston.
