Laadukas ja kestävä aurinkopaneelien kattokiinnikkeiden toimittaja
Topfencesolar on johtava aurinkopaneelien kattokiinnitysjärjestelmien tuotekehitys ja suunnittelu. Tarjoamme ammattimaisesti yhden luukun aurinkoratkaisuja. Järjestelmämme sisältävät mmTasakattoinen aurinkopaneeliasennus, Metalliset kattoasennusjärjestelmät, aurinkokiinnitysjärjestelmä, autokatos aurinkopaneelijärjestelmä, BIPV-aurinkopaneelijärjestelmä ja agrivoltaics-aurinkojärjestelmä.
Aurinkovoimalan rakentaminen suoraan olemassa olevien rakennusten katolle, eikä lisämaata tarvita. Se on suosittu kaupunkien energian muunnosratkaisu nykyään. Katon aurinkosähköjärjestelmä yhdistää hyvin aurinkorakenteet ja katto on täydellinen ja integroitu rakenne.
Millaiset katot voitaisiin asentaa aurinkopaneeleilla?
Katon luokka:
|
Tiili katto |
Metalli Katto |
Asfalttikatto |
Betoni Katto |
|
|
|
|
|
Metallikatot, kuten seisova saumakatto, aaltopahvilevy jne.
Kalteva tiilikaton pohja puupalkilla
Kalteva tai tasainen asfalttikatto
Sementoitu betonikatto
Lisää luokkia…
1. Mittaa metallikaton katon koko. järjestelmä on suunniteltu alla olevan kattosi kokotietojen perusteella.
2. Topfencesolar-insinööritiimi löytää parhaan ratkaisun kattoihin vastaavasti.
a. Metallikaton valinta kattokiinnikkeet H-kiskoilla optimoitu järjestelmä, helppo ja nopea asennus.

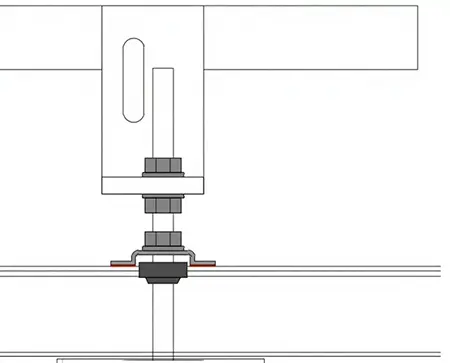

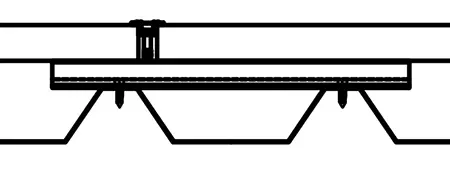

b. L-jalat pulttijärjestelmällä aaltopahvikatolle.

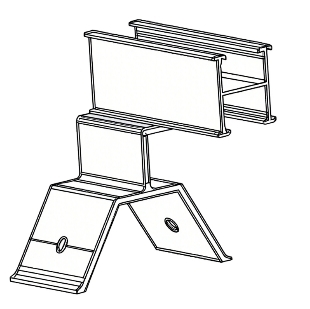

c. Mini Rail -järjestelmä optimoi rakenteen niin, että kuormauspaino on pienin.

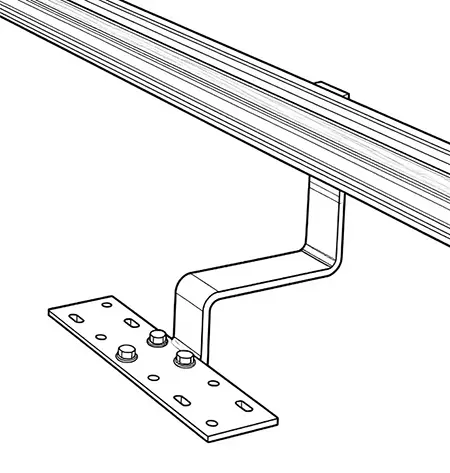

d. Tiilikatot, voisimme valita käyttämällä kattokoukkua /kaksikantainen pultti + kiskojärjestelmä.

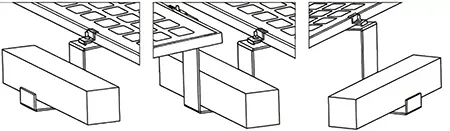

e. Tasakatto käytti enimmäkseen painolastijärjestelmää tai jalustaa.

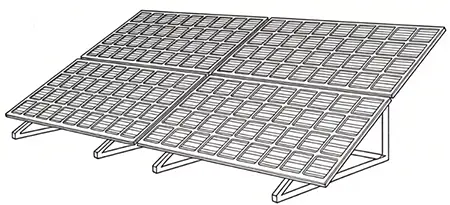

f. Jalustan rakenne voi täyttää eri kulmat ja korkean räätälöinnin paremman aurinkoenergian tuottamiseksi tasaisilla tai kaltevilla katoilla.
Lisää ratkaisuja kiitosota meihin yhteyttä, annamme ratkaisut kattoosi.
Kattoasennusrakenteen suunnittelutekijät:
Suunnittelukuorma
|
Tuotteet |
Parametri (tietoesimerkki alla) |
|
Paneelin mitat |
2278*1134*30 |
|
Paneelin paino |
30kg |
|
Paneelin suunta |
Pysty tai vaaka |
|
Paneelin määrä / sarjaa kohti |
1 × 2 = 2 kpl |
|
Kallistuskulma |
11° |
|
Alueellinen tuulen nopeus |
72 m/s (3 s puuskissa) |
|
Maan lumikuormat |
0 kpa |
|
Maaston luokka |
3 |
|
Suurin korkeus |
10 m |
|
Asennussivusto |
Katto |
|
Alueet |
C |
|
Suunnittelustandardi |
AS/NZS 1170 (esimerkki) |
|

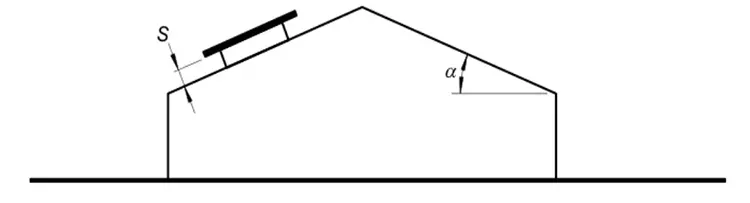

Jos α = 11 ° |
|
|
|
Kun, |
θ = °,positiivinen |
= 0,600 |
|
Kun, |
θ = 0 °, negatiivinen |
= -1.400 |

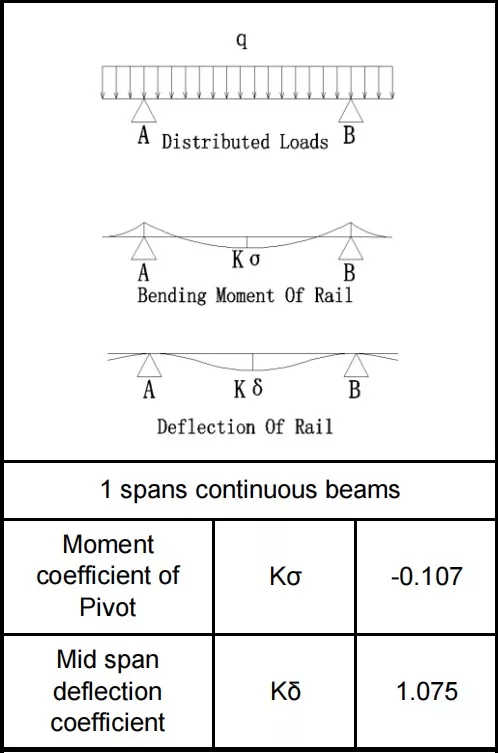

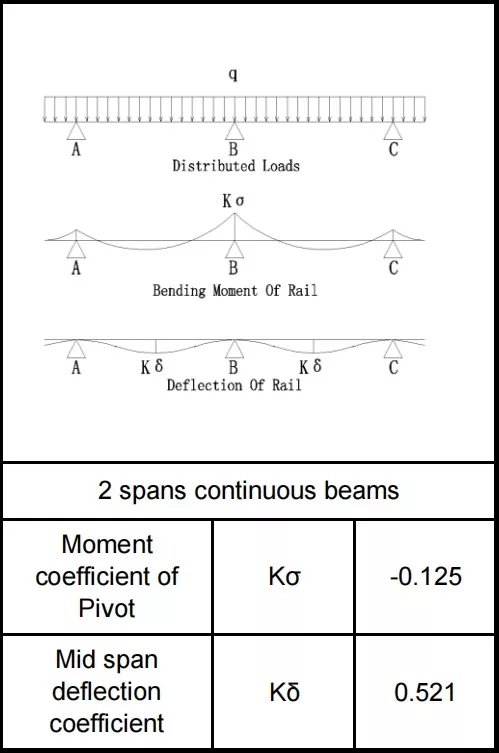

Rakenteen jännityslaskenta
Yhden kiskon kuormanleveyden luonnoskartta
Kantaväli L = 1,050 m
Uloke Ls=0,200 m
Välien määrä n=2
Kallistuskulma θ=11°
Kiskojen kuormausleveys B=0,759 m
Lataa yhdistelmät
|
Kuorma-yhdistelmät |
|||
|
|
X Asix -Qx (N/m) |
Y Asix-Qy (N/m) |
|
|
Ladata |
Kiinteä kuorma-G |
17.49 |
89.97 |
|
Alatuulikuorma-W1 |
0 |
718.39 |
|
|
Nouseva tuulikuorma-W2 |
0 |
-1676.24 |
|
|
Lumikuorma-S |
0.00 |
0.00 |
|
|
Lataa yhdistelmät |
1,35G |
23.61 |
121.46 |
|
1,2G+0,6S |
20.99 |
107.96 |
|
|
1.2G+W1 |
20.99 |
826.35 |
|
|
0,9G+W2 |
15.74 |
-1595.27 |
|
|
|
|
|
|
Turvallisen turvakaton aurinkopaneelirakenteen suunnittelu tulee tehdä turvallisissa laskentatilanteissa tukemaan pitkäkestoista käyttörakennetta.
Rakenteemme käyttöikä on ≥ 25 vuotta
Takuu on 10 vuotta.
- View as

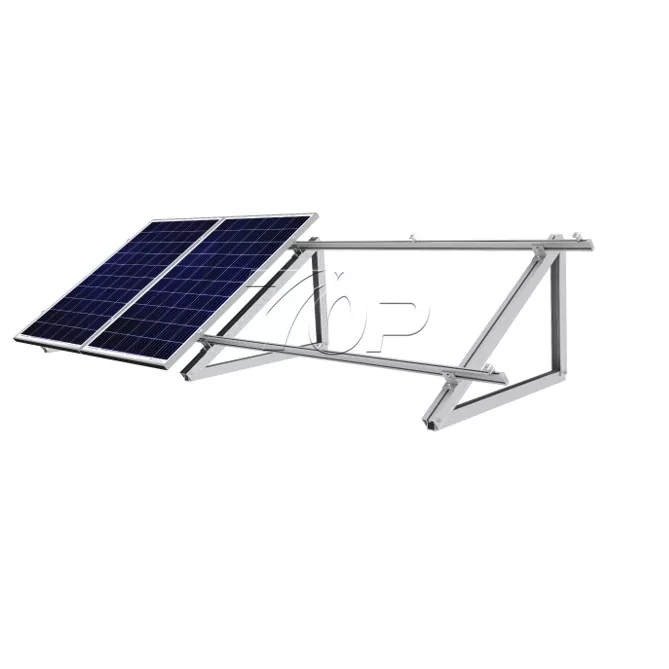

Solar Triangle Ballast -tasakatto-asennusjärjestelmä
Ammattimaisena valmistajana haluamme tarjota sinulle korkealaatuisen aurinkokolmiopainolastin tasaisen kattoasennusjärjestelmän. Tasakatto-asennusjärjestelmä on suunniteltu erilaisiin tasaisten kattojen aurinkopaneeliasennuksiin, joissa on läpäisemätön rakenne. Topfencesolarin suunnittelema tämä painolastivarmistusjärjestelmä eliminoi katon läpivientitarpeen ja eliminoi veden vuotamisen katolle. Se on ihanteellinen ratkaisu kaupallisiin ja teollisiin tasakattokohteisiin, joka on hyväksi havaittu ja tunnettu Euroopassa, Pohjois-Amerikassa, MENA- ja APAC-alueilla. .
Merkki:Topfencesolar
Tuotteen materiaali:Al6005-T5
Tuotteen toiminto:Painolastimallin asennus kattoaurinkoenergiaan
Käyttöikä:≥ 25 vuotta
Ballast-tasakatto-aurinkoasennusjärjestelmä
Ammattimaisena valmistajana Topfencesolarin Ballast Flat Roof Solar Mounting System on suunniteltu ottamalla huomioon suuri tuulennopeus ja kova lumi rakennusmääräysten mukaisesti.
Topfencesolar Engineer -tiimi suunnittelee ihanteellista painolastijärjestelmää kattorakenteeseesi perustuen tarkan rakenteen kuormituslaskelman avulla. Tarjoamme lujitettua painolastirakennetta simuloimalla tuulikuormalla, lumikuormalaskelmia ja kuollutta kuormaa sekä tarjotaksemme täydellisen turvallisuusratkaisun tasakattollesi.
Tuotemerkki:Topfencesolar
Tuotteen materiaali:Alumiini
Tuotteen toiminto:Painolastin tukijärjestelmä
Käyttöikä:≥ 25 vuotta
Topfencesolar Engineer -tiimi suunnittelee ihanteellista painolastijärjestelmää kattorakenteeseesi perustuen tarkan rakenteen kuormituslaskelman avulla. Tarjoamme lujitettua painolastirakennetta simuloimalla tuulikuormalla, lumikuormalaskelmia ja kuollutta kuormaa sekä tarjotaksemme täydellisen turvallisuusratkaisun tasakattollesi.
Tuotemerkki:Topfencesolar
Tuotteen materiaali:Alumiini
Tuotteen toiminto:Painolastin tukijärjestelmä
Käyttöikä:≥ 25 vuotta
Tasakattoinen aurinkokiinnityssarja
Xiamen Topfencesolar on yksi johtavista aurinkokiinnitystuotteiden valmistajista Kiinassa, toimitamme korkealaatuisia tasaisten kattojen aurinkokiinnityssarjoja. Ammattimainen suunnittelu ja OEM-palvelu voidaan tarjota asiakkaiden vaatimusten mukaisesti.
Tuotemerkki:Topfencesolar
Tuotteen materiaali:Alumiini Al 6005-T5/ T6, kuumasinkitty teräs
Tuotteen toiminto:Aurinkoasennus metallikattoon
Käyttöikä:≥ 25 vuotta

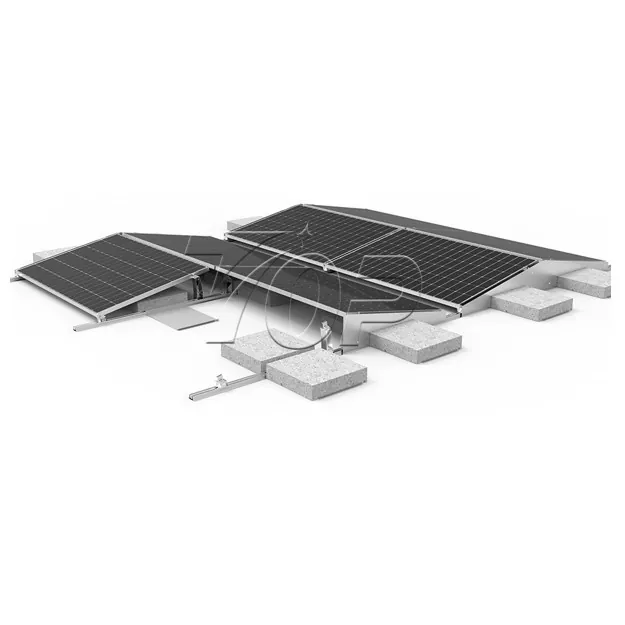

Aurinkopaneelien kiinnitysjärjestelmä
Ammattimaisena valmistajana Topfencesolarin valmistama läpäisemätön aurinkopaneeleiden asennusjärjestelmä tarjoaa vakaan ja poraamattoman ratkaisun kattoille asennettaviin aurinkopaneeleihin. Se vastaa painotettuja betonilohkoja, kuten betonilaattoja tai painolastialustoja aurinkopaneelien kiinnittämiseksi. Laajennusankkuripultteja ei tarvitse käyttää betonikattojen lävistämiseen. Yksinkertaistettu ratkaisu säilyttää katon eheyden, lyhentää asennusaikaa ja eliminoi vesivuotojen riskin. Edullinen, helppo ja nopea asentaa aurinkopaneeleihin.
Tuotemerkki:Topfencesolar
Tuotteen materiaali:Kuumasinkitty Q235 teräs
Tuotteen toiminto:Aurinkoasennus metallikattoon
Moduulin suunta:Vaaka tai pystysuora
Tuotemerkki:Topfencesolar
Tuotteen materiaali:Kuumasinkitty Q235 teräs
Tuotteen toiminto:Aurinkoasennus metallikattoon
Moduulin suunta:Vaaka tai pystysuora
Tiilikaton koukkukiinnitysjärjestelmä
Kiinasta valmistettu Topfencesolar-merkkinen Tile Roof Hook Mounting System on helppo ja nopea asennusratkaisu aurinkopaneeleiden tukemiseen kaltevalla tiilikatolla asentamalla tiilikaton koukkuihin ja alumiinikisoihin puristimilla. Ei vaadi hitsausta paikan päällä, eikä kattorakenne vaurioidu.
Tuotemerkki:Topfencesolar
Tuotteen materiaali:SUS304 terästä
Tuotteen toiminto:Asuin-, liike- tai teollisuustiilikatot
Käyttöikä:20 vuotta
Tuotemerkki:Topfencesolar
Tuotteen materiaali:SUS304 terästä
Tuotteen toiminto:Asuin-, liike- tai teollisuustiilikatot
Käyttöikä:20 vuotta

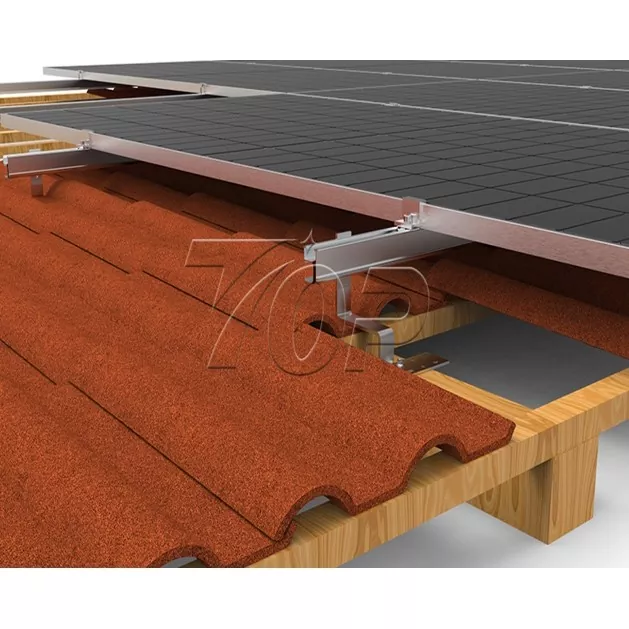

Tiilikattoinen aurinkokiinnitys
Ammattimaisena valmistajana Topfencesolar on erikoistunut tiilikaton tiilikaton aurinkokiinnitysjärjestelmän tutkimukseen ja kehitykseen. Kevyt, korroosionkestävä ja helppo asentaa alumiinimateriaali. Alumiinikoukut voisivat pitää tiilikaton (wanzheng) ja turvallisuuden. Nämä sovellusmarkkinat kattavat Euroopan, kuten Saksan, Espanjan, Italian, Alankomaiden jne., ja Aasian maat, kuten Indonesian, Thaimaan, Vietnamin jne.
Tuotteen merkki:Topfencesolar
Tuotteen materiaali:Korkealaatuista alumiinia
Tuotteen toiminto:Kattokoukku kiinnittää kiskot ja tukee aurinkopaneeleja
Käyttöikä:≥ 25 vuotta
Tuotteen merkki:Topfencesolar
Tuotteen materiaali:Korkealaatuista alumiinia
Tuotteen toiminto:Kattokoukku kiinnittää kiskot ja tukee aurinkopaneeleja
Käyttöikä:≥ 25 vuotta
Luotettavana Aurinkopaneelien kattokiinnikkeet valmistajana ja toimittajana Kiinassa meillä on tehtaamme. Ota meihin yhteyttä saadaksesi räätälöityjen tuotteiden hinnaston.
