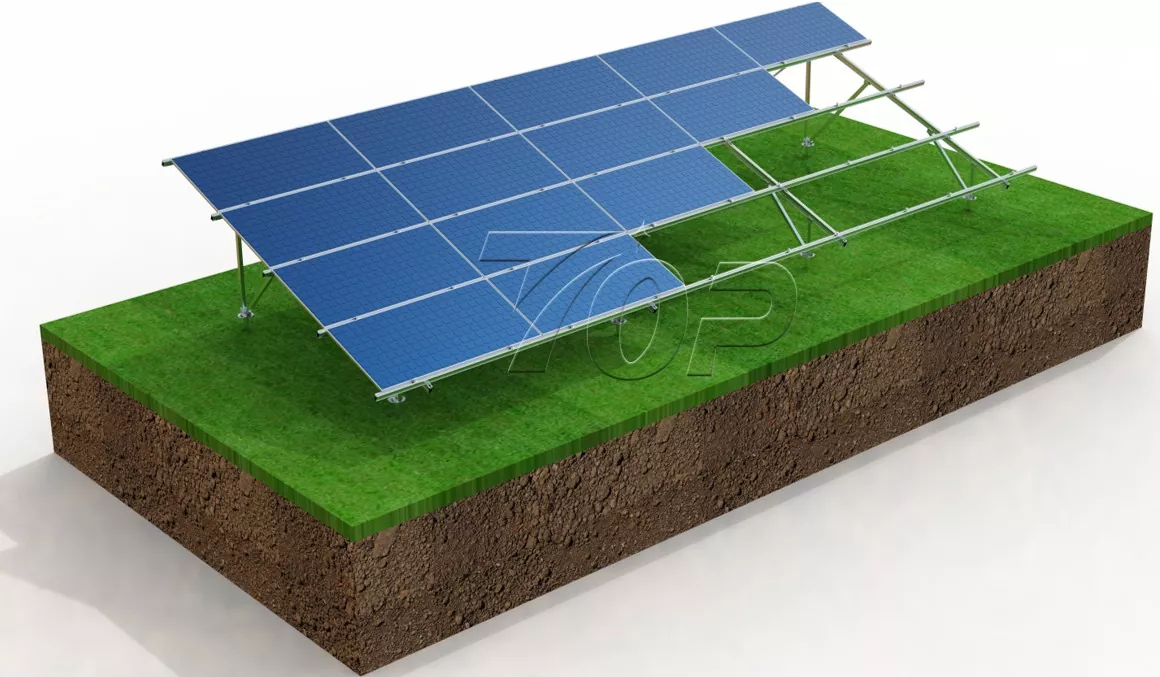

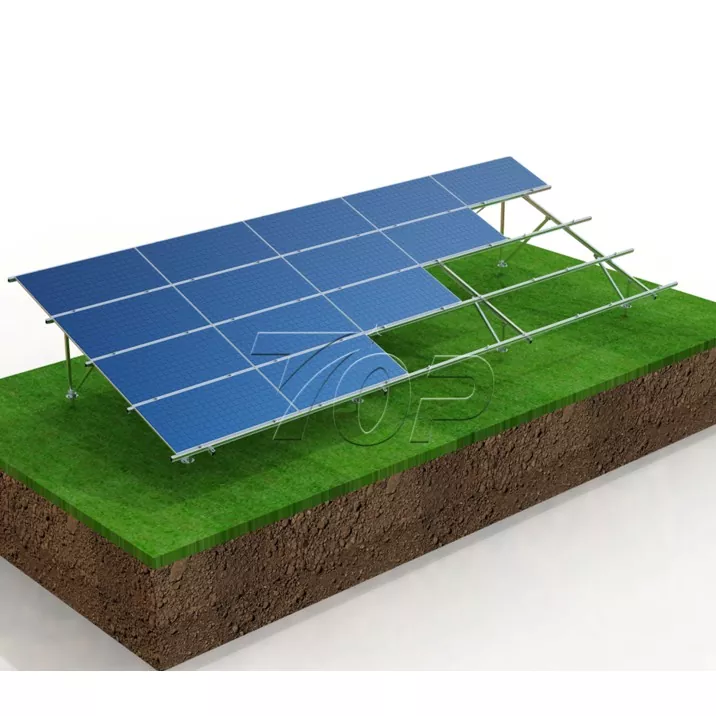

Alumiininen maa-aurinkoasennusjärjestelmä
Yhteistyössä Topfencesolar for Aluminium Ground Solar Mounting System -aurinkokiinnitysjärjestelmän kanssa tarjoamme simulaatiosuunnittelun tietyissä tuuli- ja lumikuormissa jopa maanjäristystekijöissä. W-muotoinen alumiinirakenne on yksi markkinoiden vakaimmista ja luotettavimmista ratkaisuista. Se tarjoaa yli 25 vuoden käyttöiän ja 10 vuoden takuun.
Tuotemerkki:Topfencesolar
Tuotteen materiaali:Alumiini AL 6005 -T5/ T6
Tuotteen toiminto:Maa-aurinkovoimalan rakenne
Käyttöikä:≥ 25 vuotta
Tuotemerkki:Topfencesolar
Tuotteen materiaali:Alumiini AL 6005 -T5/ T6
Tuotteen toiminto:Maa-aurinkovoimalan rakenne
Käyttöikä:≥ 25 vuotta
Ammattimaisena kiinalaisena valmistajana ja toimittajana Topfencesolar-suunnittelu alumiinista maa-aurinkoasennusjärjestelmää, jonka tuulenvastus on enintään max. 60 m/s ja lumikuorma jopa max. 1,4 kN.
Entä korroosion- ja ruosteenkestävyys?
Järjestelmämme päämateriaalit pylväät, palkki, takavoimat ja kiskot on valmistettu Al6005-T5/T6-alumiinista, jolla on erinomainen korroosionestokyky ≥10 μm:n pintakäsittelykäsittelyllä. Anodisointi varmistaa pitkän kestävyyden ankarissa olosuhteissa.
|
|
|
|
|
|
|
H Sarakeliitin |
Kiskot |
Kiskon liitin |
Säde |
Kiinnitysjärjestelmämme kiinnittimet on valmistettu SUS304-materiaalista, ja alla on erinomainen korroosiosuojatehokkuus.
|
|
|
|
|
|
Kiskon kiinnityssarjat |
Keskipuristin |
Päätypuristin |
Maadoitusruuvi |
Täydellinen W Type Ground aurinkokiinnikkeiden suunnittelu perustuu yli 25 vuoden käyttöikään ja 10 vuoden takuuseen.
Rakennekoostumus
Jalusta /H Pylväsliitin/kiskot /kiskoliitin/palkki /pultti /mutteri /ruuvi /aluslevy/
Ankkuri jne.

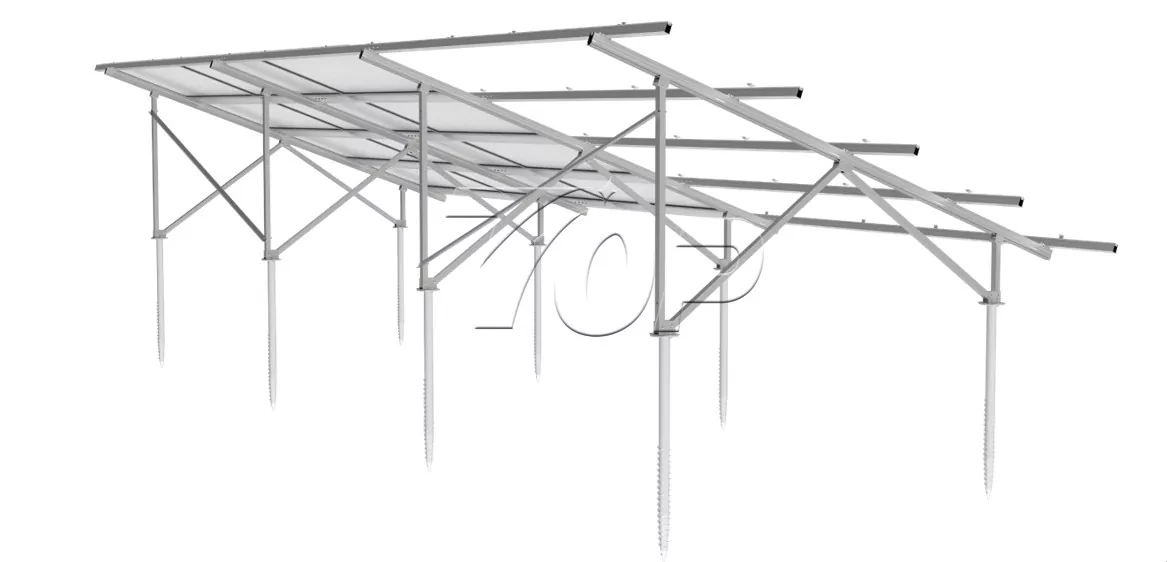

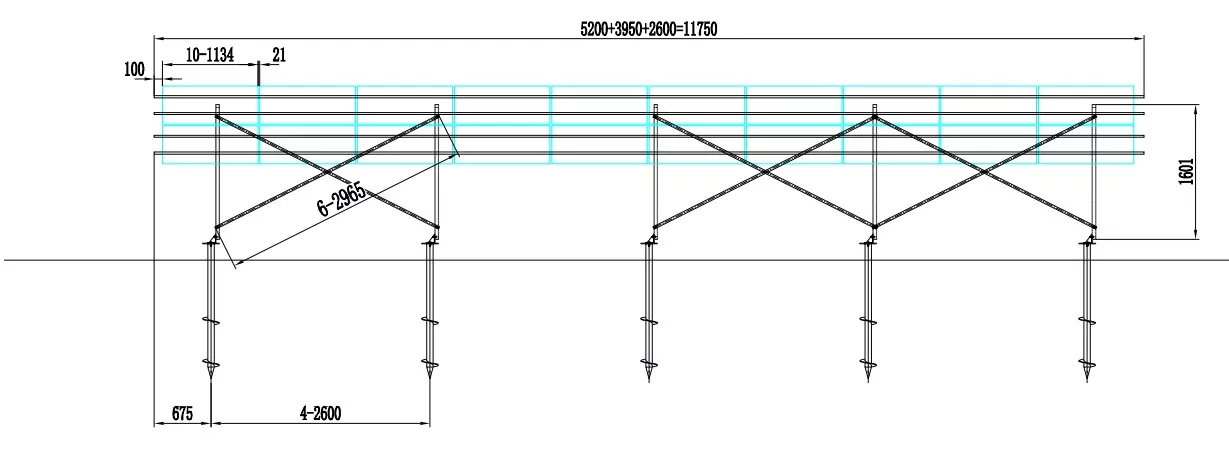

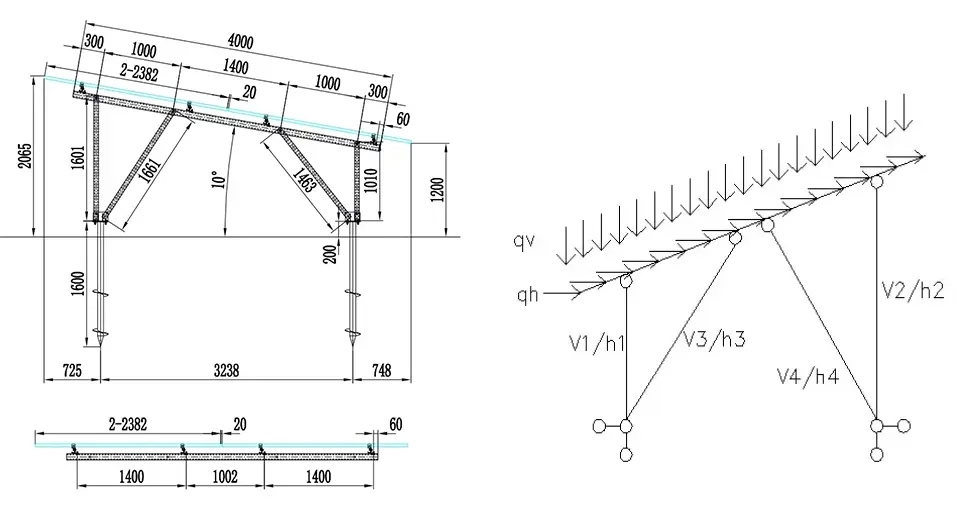

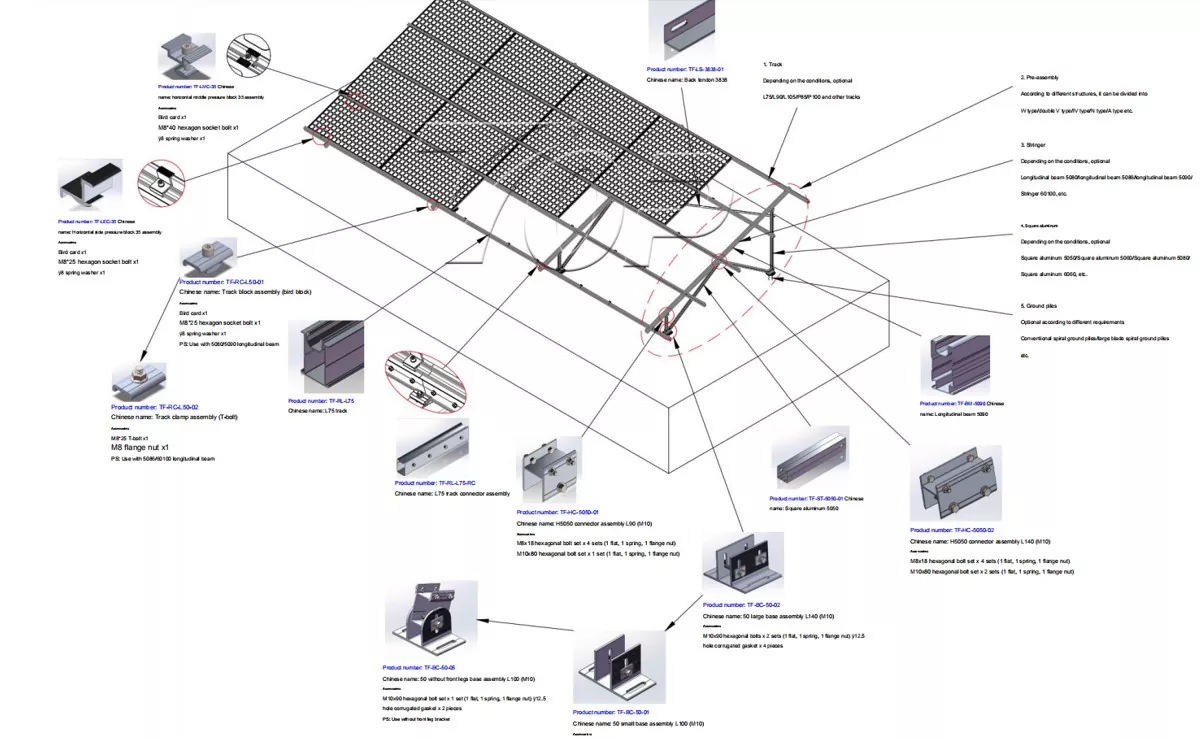

Alla on täydellinen järjestelmäkaavion suunnittelu viitteeksi.
Kuinka valita oikea perusta aurinkokuntasi tukemiseksi?
Sopivat asennustavat tulee valita eri perustustyyppien mukaan.
Kuten:
Betoniperustukset
Maadoitusruuviperustat
Paaluvetoiset perustukset
Kestävä alumiininen maahan asennettava aurinkotelinejärjestelmä otetaan pääasiassa huomioon maaperän kantokykyvaatimuksissa
Sopeutuminen rinteeseen
Korroosiosuojaus

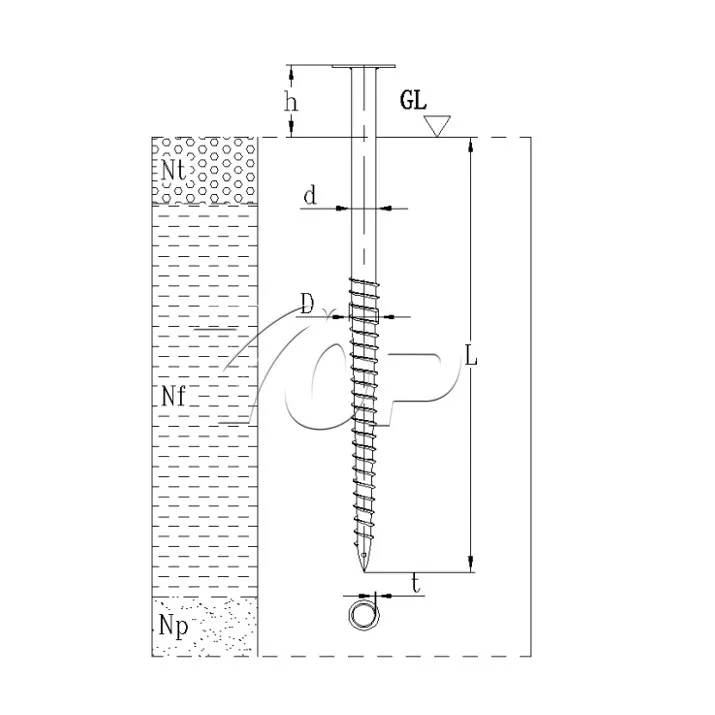

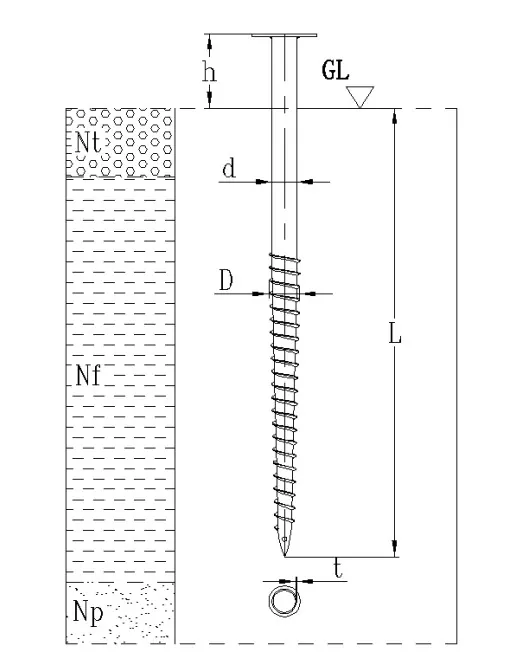

Otetaan esimerkiksi kierukkapaalut:
|
Parametri |
Vaatimus |
Esimerkki |
|
Akselin halkaisija |
73mm ~ 140mm |
Teräsputken halkaisija 89 mm |
|
Helix-levy |
Halkaisija 200mm-350mm1-3 levyn välillä |
Kaksoiskierre300mm alaosassa, 250mm yläosa |
|
Materiaali |
Q235B |
Vahvuus on yli 235 MPa |
|
Korroosiosuojaus |
Kuumasinkitys ≥85μm |
Rannikkoalueet: Sinkkipinnoite + uhrianodi |
Ota yhteyttä Topfencesolar-insinööritiimiin ammattilaisten valintaa varten.

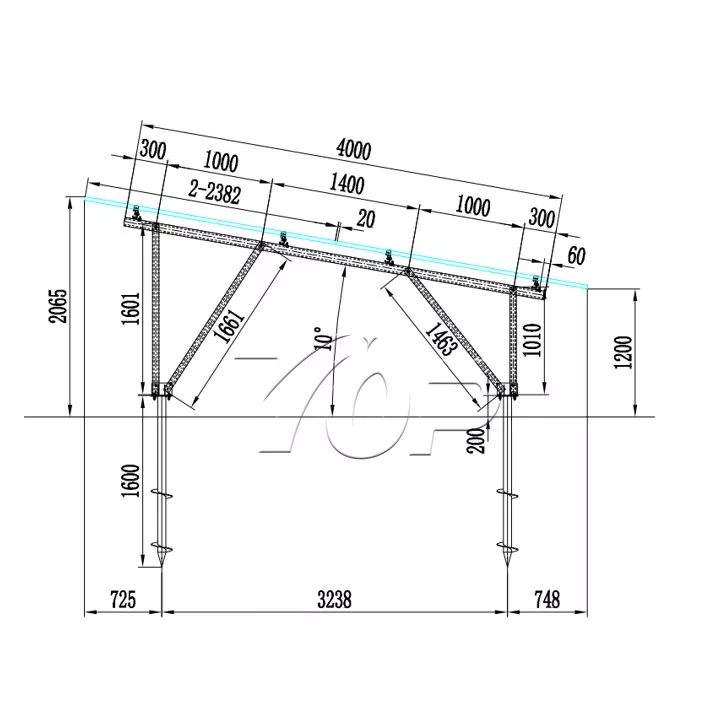

Aurinkopaneelien asettelu määräytyy maiseman koon ja sijaintisi mukaan.
Normaalisti voisi harkita
2(rivi)* 10-24(sarake) , tarkka suunnitellaan sivustojesi perusteella.

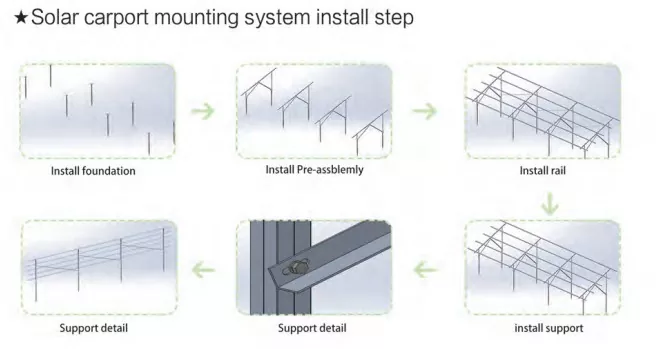

Asennusohjeet:

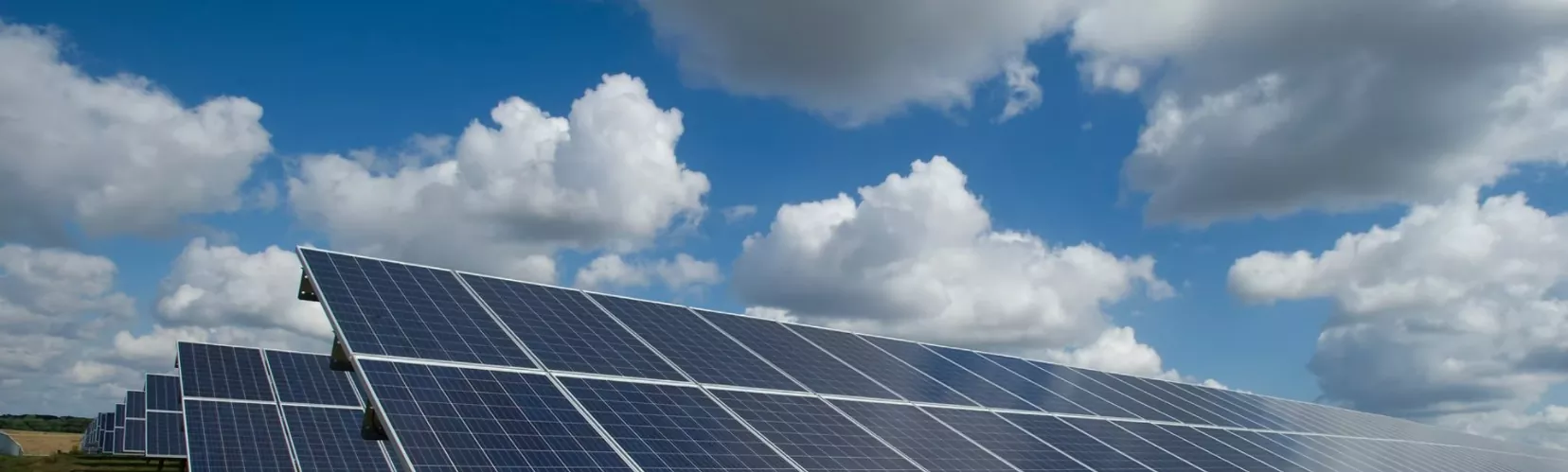

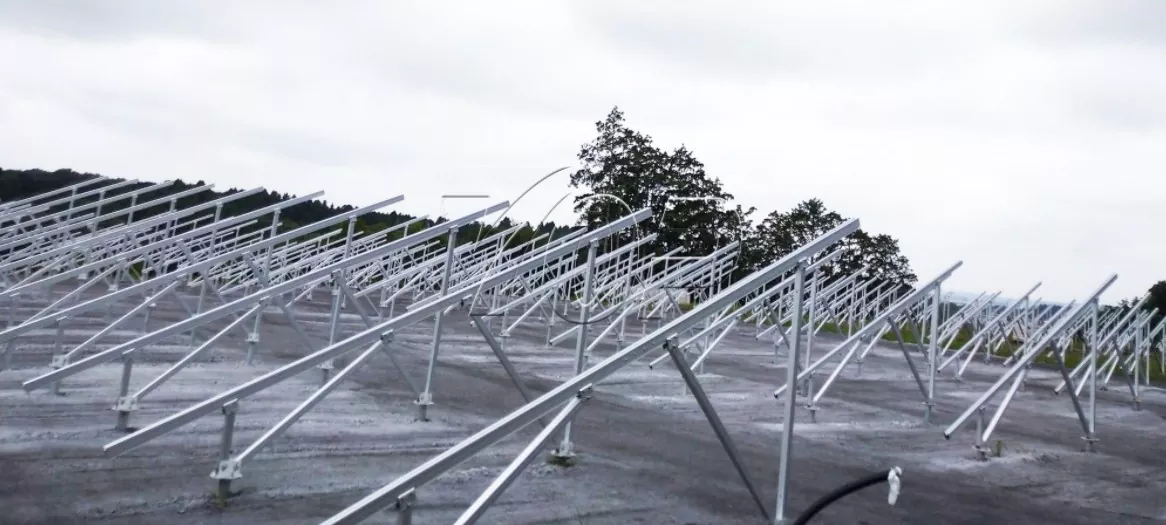

Todelliset tapaukset valokuva viitteeksi.
