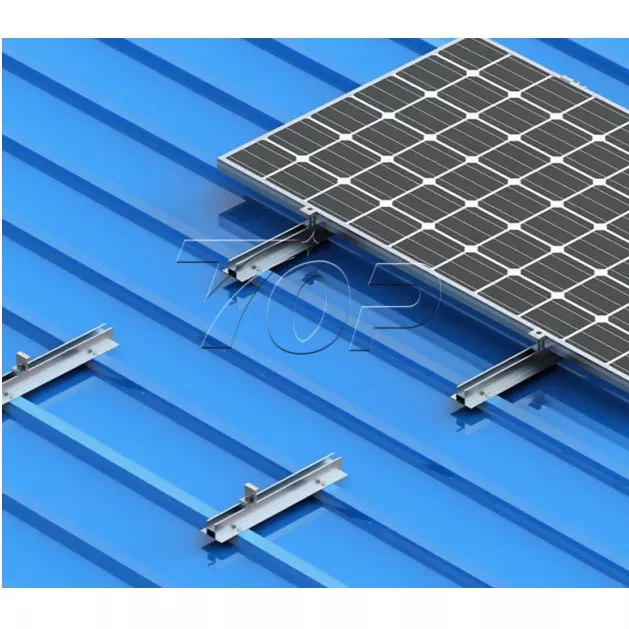

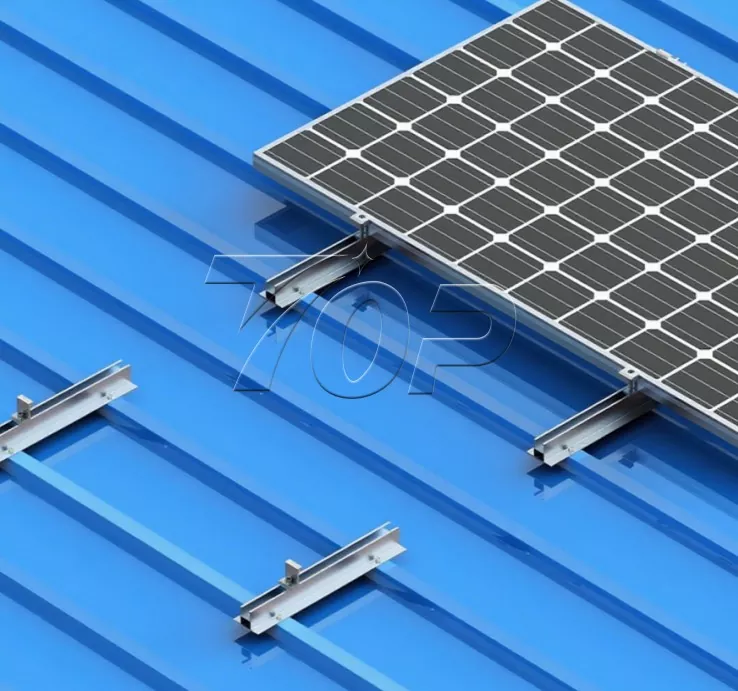

Alumiininen Mini Rail aurinkokiinnitysjärjestelmä

1. Aurinkopaneelit

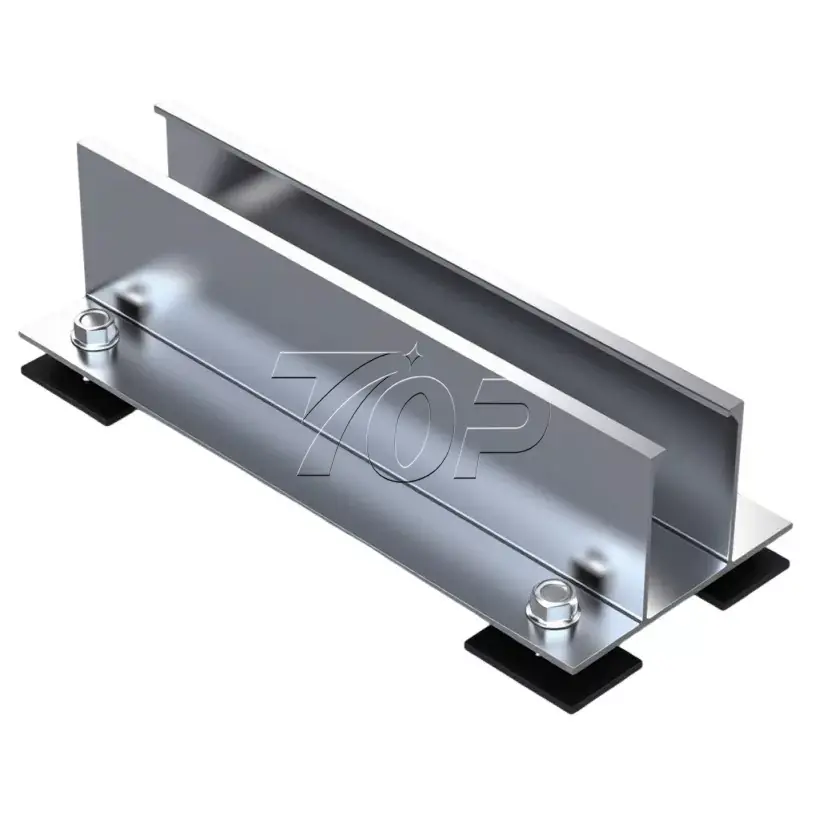

2. Alumiiniset minikiskot

3. Keskipuristin

4. Päätypuristin

5. Pultti

6. Itsekierteittävät ruuvit

7. Kumityyny

8. Maadoituskorvake

9. Kaapelipidike

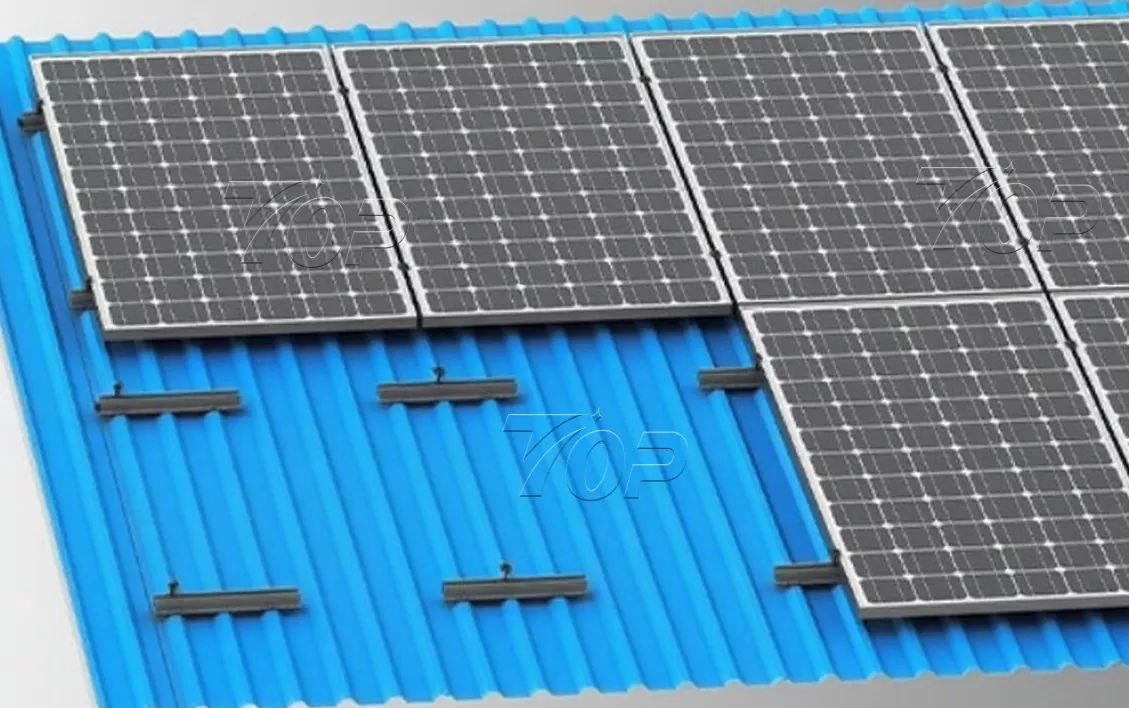

Aurinkopaneelin asettelu minikiskon kaaviokuvauksessa näkyy alla.

Aurinkopaneelin leveys on 1134 mm. Pituus voisi olla 2278mm, paneelin paksuus 30mm, 35mm. (Sopii myös aurinkopaneelien muihin mittoihin. ) Aurinkopaneelien määrä voidaan järjestää sivustosi katon koon mukaan.

Parametrit

Tämä ratkaisu on suunniteltu erityisesti metallikattoisten aurinkopaneelien asennukseen. Se voi mukautua erilaisiin aurinkokattoprojekteihin, joissa on eri mittakaava ja asettelu. Alumiininen minikisko aurinkokiinnitysjärjestelmä voi sisältää puolisuunnikkaan muotoiset levykatot ja aaltopahvikatot jne. Säännölliset tekniset tiedot ovat 200 mm pitkiä (tuet mukautukset), Topfencesolar Railless Mini Racking Solution for Metal -katto hyötyy keveydestä ja on helppo kuljettaa ja asentaa, mikä vähentää tehokkaasti katon ylimääräistä kantavuutta ja vähentää asennusvaikeutta. Kumityynyllä varustettu bimetalliruuvi estää veden vuotamisen katon läpi, kun kiskot asennetaan metallikatolle.

Ominaisuudet

1. Esiasennettu rakenne, helppo ja tehokas asennus.

2. Tämä optimoitu aurinkokiinnitysjärjestelmämme minikisko voidaan sovittaa asuintalojen metallikattoihin, liikerakennuksen kattoon tai varastokattoon.

3. Topfencesolarin alumiini 6005 - T5 -materiaalilla on erityinen korkealaatuinen laatu markkinoilla, järjestelmämme on korkea suorituskyky kevyt ja luja.

4. Se kestää voimakkaita tuulia jopa 60 m/s ja lumikuormia 1,4 KN/m², mikä varmistaa aurinkopaneelirakenteen vakauden ja turvallisuuden.

Alhaiset kustannukset, halpa rakenne ja myös asennuksen työvoimakustannusten ja asennusajan vähentäminen.
