Läpäisemätön tasakattoinen aurinkopaneeliasennusjärjestelmä: tekninen vedenpitävä ratkaisu kaupallisiin kattosähköprojekteihin

Miksi tasakattoiset aurinkopaneelikiinnitysjärjestelmät korvaavat läpitunkevat katolla olevat PV-rakenteet

Kaupallisessa katolla sijaitsevassa aurinkosähkössä tasainen katto aurinkopaneelin asennusjärjestelmäon tullut yksi nopeimmin kasvavista asennusratkaisuista EPC-urakoitsijoille, aurinkoasentajille ja teollisuusrakennusten omistajille. Kun yhä useammat tehtaat, varastot, logistiikkapuistot ja kauppakeskukset ottavat käyttöön kattoaurinkoenergian, ala on siirtymässä perinteisistä kattoon läpäisevistä rakenteista kohti ei-poraavia järjestelmiä, jotka vähentävät vedeneristysriskejä ja parantavat rakentamisen tehokkuutta.

Monille EPC-yrityksille kattovuotovaateet eivät ole enää pieni myynnin jälkeinen ongelma. Yksi vesitiivis vika voi aiheuttaa kalliita ylläpitokustannuksia, keskeyttää tehtaan toiminnan ja vahingoittaa asiakkaiden pitkäaikaista luottamusta. Juuri tästä syystätasainen katto aurinkopaneelin asennusjärjestelmäon nyt laajalti suosittu kaupallisissa ja teollisissa kattoprojekteissa. Käyttämällä painolastipainoa katon läpiviennin sijaan järjestelmä auttaa suojaamaan vedenpitäviä kalvoja ja lyhentämään asennusaikatauluja.

Samaan aikaan nykyaikaiset aurinkoenergiatelinejärjestelmät eivät ole enää vain "yksinkertaisia ​​poraamattomia rakenteita". Tekniset standardit ovat kehittyneet nopeasti muutaman viime vuoden aikana. Tuulennostovastus, kattokuormituksen optimointi, tyhjennysvälys, korroosiosuojaus ja aerodynaaminen vakaus ovat nyt keskeisiä suunnittelutekijöitä, erityisesti suurissa kaupallisissa aurinkosähköasennuksissa.

Tässä artikkelissa kerrotaan, kuinka läpitunkemattomat katolla olevat aurinkokiinnitysjärjestelmät toimivat, miksi EPC-urakoitsijat suosivat niitä yhä enemmän ja millä teknisillä yksityiskohdilla on merkitystä todellisissa kaupallisissa kattoprojekteissa.

Miksi kaupalliset kattoaurinkoprojektit ovat siirtymässä kohti läpäisemättömiä painolastin kiinnitysjärjestelmiä

Kymmenen vuotta sitten monet kattoaurinkojärjestelmät luottivat edelleen voimakkaasti läpäiseviin ankkuriliitäntöihin. Betonikattojen poraamista pidettiin normaalina käytäntönä. Mutta kaupalliset kattostandardit ovat muuttuneet, ja rakennusten omistajat ovat nykyään paljon herkempiä vedeneristysriskeille kuin ennen.

Monissa teollisuuslaitoksissa katto itsessään suojaa miljoonien dollarien arvoisia tuotantolaitteita ja varastoja. Automaattisen tuotantolinjan, kylmävaraston tai elektroniikkatehtaan yläpuolella olevasta vuotoongelmasta voi nopeasti tulla suuri toiminnallinen ongelma. Joissakin projekteissa veden sisäänpääsyn aiheuttamat korjauskustannukset ovat itse asiassa korkeammat kuin alkuperäisen asennusrakenteen hinta.

Tämän vuoksi läpäisemättömät aurinkokiinnitysjärjestelmät nähdään nyt vähemmän vaihtoehtoisena ratkaisuna vaan enemmän riskienhallintastrategiana.

Kasvava paine EPC-urakoitsijoihin

EPC-urakoitsijat ovat nykyään paineen alaisena useista suunnista:

• Lyhyemmät projektiaikataulut
• Työvoimakustannusten nousu
• Suuremmat vedeneristysvastuun riskit
• Tiukemmat kattorakenteiden arvioinnit
• Omistajan kasvavat odotukset pitkän aikavälin luotettavuudesta

Perinteinen kattoläpivienti luo usein lisähyväksyntämenettelyjä. Vedenpitävyystarkastukset, kalvokorjaukset ja rakenteiden vahvistaminen voivat kaikki lisätä projektin monimutkaisuutta. Läpäisemätön painolastinen aurinkokiinnitysjärjestelmä auttaa yksinkertaistamaan näitä työnkulkuja.

Useita MW-kokoisia kattoprojekteja samanaikaisesti hoitaville asentajille asennusvaiheiden vähentäminen voi suoraan parantaa projektin nopeutta ja työvoiman tehokkuutta.

Muutos kohti olemassa olevia rakennusten jälkiasennusprojekteja

Toinen syy, miksi painolastirakenteet kasvavat nopeasti, on jälkiasennettavien kattojen aurinkoprojektien laajeneminen.

Monia liikerakennuksia ei koskaan suunniteltu aurinkosähköjärjestelmiä varten. Jotkut katot ovat jo 8–15 vuotta vanhoja, ikääntyviä vedenpitäviä kerroksia tai epävarmaa rakennedokumentaatiota. Näissä tapauksissa rakennuksen omistajat eivät useinkaan ole halukkaita sallimaan lisäporausta kattokalvoon.

Poraamaton aurinkokattoasennus vähentää huolenaiheita hyväksymisprosessin aikana ja tarjoaa EPC-urakoitsijoiden käytännöllisemmän ratkaisun vanhemmille rakennuksille.

Vedeneristys ei ole enää "pieni ongelma"

Aiemmin vedeneristyskeskusteluja pidettiin joskus toissijaisina energiantuotannon tehokkuuteen verrattuna. Se mentaliteetti on muuttunut aika paljon.

Nykyään monet kaupalliset asiakkaat arvioivat kattojen aurinkoenergiaehdotuksia käyttämällä kolmea prioriteettia:

1. Katon turvallisuus
2. Järjestelmän luotettavuus
3. Pitkän aikavälin operatiivinen riski

Sukupolven tuotolla on tietysti edelleen merkitystä. Katon vuotojen estämisestä on kuitenkin tullut yhtä tärkeää etenkin logistiikkavarastoissa, lääketehtaissa, elintarviketeollisuudessa ja datakeskuksissa.

Tämä on yksi vahvimmista tekijöistä aurinkoenergiatelinejärjestelmien käyttöönoton takana maailmanlaajuisesti.

Mikä on tasakattoinen aurinkopaneeliasennusjärjestelmä?

Tasakattoinen aurinkopaneeliasennusjärjestelmä on läpäisemätön aurinkosähkötukirakenne, joka kiinnittää aurinkopaneelit käyttämällä painotettuja painolastilohkoja mekaanisten kattoankkurien sijaan.

Katon pintaan poraamisen sijaan järjestelmä luottaa laskettuun painolastin painoon, aerodynaamiseen suunnitteluun ja kitkapohjaiseen vakauteen tuulen kohoamisen vastustamiseksi ja rakenteen eheyden säilyttämiseksi.

Näitä järjestelmiä käytetään yleisesti kaupallisilla ja teollisilla tasakatoilla, joissa vedenpitävyyden säilyttäminen on kriittistä.

Rakenteellinen toimintaperiaate

Toimintaperiaate on suhteellisen yksinkertainen, vaikka sen takana olevat tekniset laskelmat voivat olla varsin pitkälle kehitettyjä.

Asennusrakenne jakaa kuormat katon pinnalle painolastialustojen, tukijalkojen ja suojapehmusteiden kautta. Tuulen nousuvoimia torjutaan seuraavien yhdistelmällä:

• Painolastin paino
• Aerodynaamiset tuulenohjaimet
• Optimoidut kallistuskulmat
• Suojapehmusteiden ja kattokalvon välinen kitka

Toisin kuin lävistysjärjestelmissä, vedenpitävän kerroksen läpi ei murtaudu ankkuripultteja.

Tämä on erityisen tärkeää TPO-, PVC- ja EPDM-kalvokatoissa, joissa vedenpitävyys on erittäin herkkä tunkeutumispisteille.

Ballast-aurinkoasennusjärjestelmän pääkomponentit

Vaikka mallit vaihtelevat eri valmistajien välillä, useimmat kaupalliset kattoliitäntäjärjestelmät sisältävät useita yleisiä rakenneosia.

AL6005-T5 alumiinikiskot

Erittäin lujat alumiinikiskot tukevat aurinkomoduuleita ja siirtävät kuormia koko rakenteen läpi.

AL6005-T5 alumiiniseosta käytetään laajalti, koska se tarjoaa:

• Hyvä korroosionkestävyys
• Korkea rakenteellinen lujuus
• Kevyt käsittely
• Pitkä käyttöikä ulkona

Raskaampiin teräsjärjestelmiin verrattuna alumiinirakenteita on helpompi kuljettaa ja asentaa katoille.

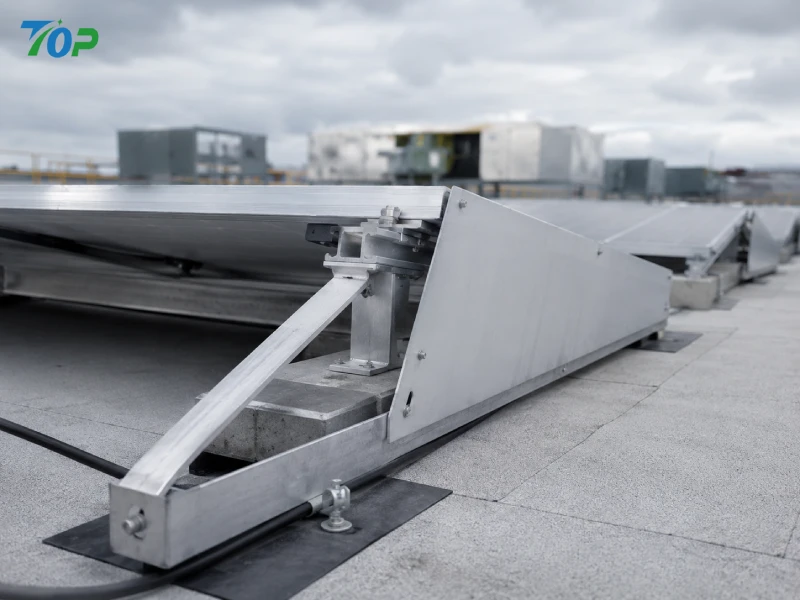

Etu- ja takatukijalat

Tukijalat määrittävät moduulin kallistuskulman ja rakenteen geometrian. Projektista riippuen järjestelmät voivat käyttää:

• Etelään päin kallistuva muotoilu
• Itä-länsi matala kallistuskonfiguraatio
• Aerodynaaminen matalaprofiilinen järjestely

Takaosan tukirakenteessa on usein integroitu tuulenohjaimet parantamaan nostovastusta.

Painolastitarjottimet

Painolastihyllyissä on betonilohkoja tai muita painotettuja materiaaleja, jotka vakauttavat järjestelmää tuulikuormia vastaan.

Liitäntälaitevaatimus riippuu useista teknisistä muuttujista:

• Katon korkeus
• Paikallinen tuulen nopeus
• Rakennuksen altistumisluokka
• Moduulin kallistuskulma
• Katon reunavyöhykkeet
• Järjestelmän aerodynaaminen suorituskyky

Kovan tuulen rannikkoalueilla painolastilaskelmat muuttuvat huomattavasti monimutkaisemmiksi.

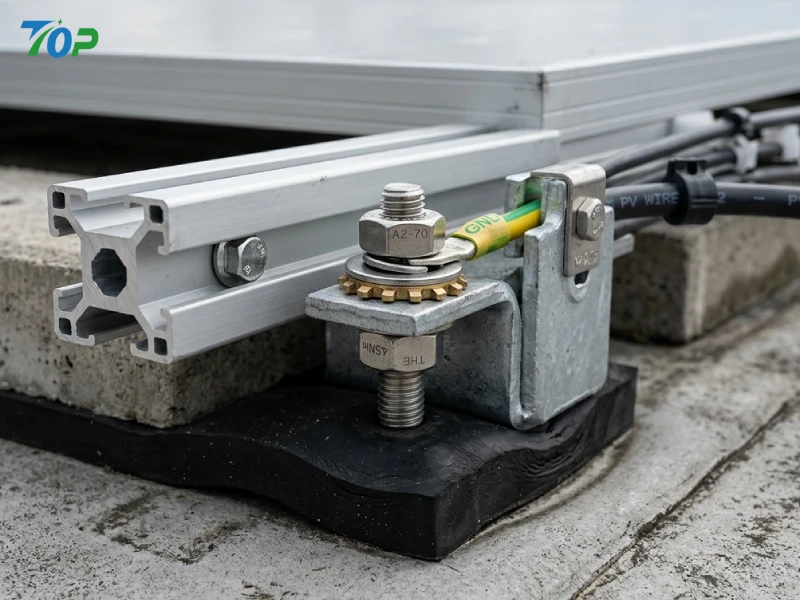

SUS304 ruostumattomasta teräksestä valmistetut kiinnikkeet

Kiinnikkeet jäävät usein huomiotta huonolaatuisissa kattoprojekteissa, mutta ne vaikuttavat suoraan pitkän aikavälin luotettavuuteen.

SUS304 ruostumattomasta teräksestä valmistettu laitteisto tarjoaa:

• Vahva korroosionestokyky
• Pitkä käyttöikä
• Vähentynyt huoltoriski
• Vakaa ulkoilukestävyys

Tämä on erityisen tärkeää rannikko- tai kosteissa teollisuusympäristöissä.

EPDM-kumityynyt

Asennusrakenteen ja kattokalvon väliin asennetaan suojaavat kumityynyt.

Niiden tehtäviin kuuluvat:

• Lisääntyvä kitka
• Suojaa vedenpitäviä kerroksia
• Suoran paineen pitoisuuden vähentäminen
• Katon yhteensopivuuden parantaminen

Ilman asianmukaista kalvosuojausta jopa läpäisemättömät järjestelmät voivat silti vahingoittaa kattomateriaaleja ajan myötä.

Kuinka läpäisemättömät aurinkokiinnitysjärjestelmät suojaavat katon vesieristystä

Yksi tasakaton aurinkopaneelikiinnitysjärjestelmän suurimmista eduista on vedenpitävä suoja.

Liikerakennusten omistajille tämä on usein tärkeämpää kuin monet asentajat alun perin odottavat.

Katon vuoto saattaa tuntua pieneltä asennuksen aikana, mutta useiden sadekausien aikana ongelma voi laajentua nopeasti, etenkin suurissa teollisuuslaitoksissa.

Piilotettu riski kattoon tunkeutumisesta

Jokainen kattoläpivienti luo mahdollisen pitkäaikaisen vikakohdan.

Vaikka vedenpitävät tiivisteet on asennettu oikein asennuksen aikana, materiaalit vanhenevat luonnollisesti johtuen:

• UV-altistus
• Lämpölaajenemisjaksot
• Sadeveden eroosio
• Mekaaninen tärinä
• Lämpötilan vaihtelut

Vuosia kestäneen katolla altistumisen jälkeen tiivisteen hajoaminen voi mahdollistaa kosteuden tunkeutumisen kiinnityspisteiden ympärille.

Tämä ongelma on erityisen yleinen alueilla, joilla:

• Voimakasta UV-säteilyä
• Kovaa sadetta
• Toistuvat taifuunit
• Suuri vuodenaikojen lämpötilavaihtelu

Miksi liikerakennusten omistajat ovat nykyään varovaisempia?

Rakennusten omistajat ovat kokeneet kattoaurinkoenergian käytön viimeisen vuosikymmenen aikana. Monet ymmärtävät jo katon läpitunkeutumiseen liittyvät pitkän aikavälin kunnossapitoriskit.

Itse asiassa jotkut teollisuuskiinteistön omistajat vaativat nyt nimenomaisesti läpäisemättömiä asennusjärjestelmiä EPC-tarjouskilpailun aikana.

Tämä suuntaus on yleistymässä:

• Logistiikkapuistot
• Kylmävarastot
• Elektroniikan tuotantolaitokset
• Elintarvikelaatuiset tuotantorakennukset
• Farmaseuttiset tehtaat

Nämä toimialat eivät voi helposti sietää vuotoihin liittyviä operatiivisia riskejä.

Katon takuun eheyden suojaaminen

Toinen tärkeä näkökohta on katon takuusuoja.

Jotkut kattovalmistajat voivat osittain mitätöidä vedenpitävyystakuunsa hallitsemattoman katon läpitunkeutumisen jälkeen. Tämä aiheuttaa ylimääräisiä oikeudellisia ja taloudellisia huolenaiheita sekä rakennusten omistajille että EPC-urakoitsijoille.

Painolasti-aurinkoasennusjärjestelmä auttaa minimoimaan tämän ongelman, koska vedenpitävä kalvo pysyy suurelta osin ehjänä.

Tämä yksinkertaistaa viestintää:

• Kattomateriaalien toimittajat
• Rakennusten omistajat
• PV asentajat
• Vakuutusyhtiöt

Alennettu myynnin jälkeinen huoltopaine

EPC-urakoitsijoille vedeneristysvaatimuksista voi tulla erittäin aikaa vievää.

Joskus todellinen vuotolähde ei liity aurinkosähköjärjestelmään, mutta kun katolla on aurinkolaitteita, asentaja osallistuu usein kuitenkin vianmääritykseen.

Läpikulkupisteiden vähentäminen vähentää tulevien riitojen todennäköisyyttä ja auttaa suojaamaan pitkäaikaisia ​​asiakassuhteita.

Tämä on yksi syy siihen, miksi monet kokeneet EPC-yritykset standardisoivat nyt läpitunkemattomia kattoaurinkoasennusjärjestelmiä kaupallisiin projekteihin aina kun kattoolosuhteet sen sallivat.

Ballast-aurinkoasennusjärjestelmien tekniset edut

Painolastijärjestelmien suosio ei liity pelkästään vedeneristykseen. Tekninen tehokkuus on toinen tärkeä syy.

Nykyaikaiset kaupalliset kattoprojektit ovat jatkuvan paineen alla lyhentää asennusaikaa säilyttäen samalla rakenteellisen luotettavuuden. Oikein suunniteltu painolastijärjestelmä auttaa saavuttamaan molemmat tavoitteet.

Nopeampi asennustyönkulku

Perinteiseen ankkuriasennukseen verrattuna painolastirakenteet vaativat yleensä vähemmän rakennusvaiheita.

Yleensä ei tarvita:

• Katon poraus
• Kemiallinen ankkurikovetus
• Vedenpitävä uudelleentiivistys
• Monimutkainen tunkeutumistarkastus

Tämä lyhentää merkittävästi kattoasennusaikaa.

Monissa järjestelmissä käytetään myös esiasennettuja rakenneosia, jolloin asentajat voivat suorittaa moduulien asennuksen nopeammin.

Suurilla kaupallisilla kattoilla ajansäästö on huomattava.

Vähennetyt työvoimavaatimukset

Työvoimapula vaikuttaa aurinkosähköasennusmarkkinoihin monissa maissa.

Koska painolastijärjestelmät yksinkertaistavat asennusmenettelyjä, EPC-urakoitsijat voivat usein vähentää:

• Riippuvuus ammattitaitoisesta työvoimasta
• Katon vedenpitävyyden asiantuntijat
• Asennuskoulutuksen monimutkaisuus
• Katon valmistelutyöt

Tämä auttaa parantamaan suurten projektiputkien asennuksen skaalautuvuutta.

Parannettu soveltuvuus olemassa oleviin rakennuksiin

Kaikki katot eivät ole ihanteellisia tunkeutuviin järjestelmiin.

Joissakin olemassa olevissa rakennuksissa on:

• Rajoitettu rakennedokumentaatio
• Ikääntyvät vedenpitävät kerrokset
• Rajoitetut porausluvat
• Monimutkaiset kattoasetelmat

Läpäisemätön tasakattoinen aurinkopaneeliasennusjärjestelmä tarjoaa suuremman joustavuuden näissä tilanteissa.

Tämä sopeutumiskyky on erityisen arvokasta kaupallisissa kattoprojekteissa.

Pienemmät pitkän aikavälin huoltokustannukset

Pitkän aikavälin toimintakustannuksilla on enemmän merkitystä kuin monet projektikehittäjät aluksi ymmärtävät.

Edullinen asennusrakenne, joka myöhemmin aiheuttaa vedeneristysongelmia, voi tulla nopeasti kalliiksi 20 vuoden projektin elinkaaren aikana.

Painolastijärjestelmät auttavat vähentämään:

• Vuodon korjauskustannukset
• Vedenpitävien kalvojen huolto
• Korroosioon liittyvä vaihto
• Katolle pääsyn komplikaatiot

Ajan myötä tämä voi parantaa projektin kokonaissijoitetun pääoman tuottoprosenttia huomattavasti.

Kriittiset suunnittelunäkökohdat tasakattoisille aurinkosähköjärjestelmille

Tasakaton aurinkopaneeliasennusjärjestelmä voi näyttää mekaanisesti yksinkertaiselta ulkopuolelta, mutta luotettavan kaupallisen kattoasennuksen takana oleva suunnittelu on itse asiassa melko vaativaa.

Monissa epäonnistuneissa kattosähköprojekteissa ongelma ei ollut itse aurinkomoduulissa. Ongelma johtui yleensä aliarvioidusta tuulen noususta, huonosta kattokuormitusanalyysistä, salaojituksen tukkeutumisesta tai pitkäaikaisesta rakenteellisesta väsymyksestä, joka jätettiin huomiotta varhaisen vaiheen suunnittelussa.

Tästä syystä kokeneet EPC-urakoitsijat kiinnittävät erityistä huomiota teknisiin laskelmiin ennen asennuksen aloittamista.

Katon rakenteen kantavuusarviointi

Katon rakennekapasiteetti on arvioitava huolellisesti ennen kuin valitset aurinkopaneelijärjestelmän.

Toisin kuin tunkeutuvat järjestelmät, jotka siirtävät kuormia suoraan rakenteiden kiinnityspisteisiin, painolastijärjestelmät jakavat painon katon pinnalle. Tämä luo erilaisia ​​kuormitusominaisuuksia, jotka vaativat yksityiskohtaista analyysiä.

Tyypillisiä kattokuormitusta koskevia näkökohtia ovat:

• Kuollut kuorma asennusrakenteesta
• Aurinkomoduulin paino
• Betonin painolastilohkon paino
• Väliaikainen huoltokuorma
• Tuulen aiheuttama dynaaminen kuormitus
• Sadeveden kertymisen vaikutus

Jälkiasennusprojekteissa rakennedokumentaatio on joskus epätäydellinen tai vanhentunut. Vanhoissa teollisuusrakennuksissa on saattanut tehtyä peruskorjauksia, jotka muuttivat alkuperäisiä kuormitusolosuhteita.

Tämän vuoksi EPC-tiimit suorittavat usein:

• Rakennetarkastukset paikan päällä
• Ytimen näytteenotto
• Teräksen paksuuden tarkastus
• Betonin lujuustestaus
• Katon taipuman arviointi

Yksi yleinen virhe pienibudjetisissa projekteissa on se, että kattokuormituslaskelmia käsitellään karkeana arviona todellisen suunnittelutehtävän sijaan. Tästä voi tulla vaarallista suurissa asennuksissa, joissa satoja tonneja painolastia on jaettu katon poikki.

Tuulikuorman ja nousun analyysi

Tuulen kohoaminen on yksi kriittisimmistä teknisistä haasteista läpäisemättömille katolla oleville aurinkosähköjärjestelmille.

Aurinkopaneeli käyttäytyy olennaisesti kuin suuri aerodynaaminen pinta, joka on alttiina ulkoiselle paineelle. Kun tuuli liikkuu kattomoduulien poikki, nostovoimat voivat kasvaa yllättävän suuriksi, etenkin lähellä katon reunoja ja kulmia.

Tästä syystä nykyaikainen tasakattoinen aurinkopaneeliasennusjärjestelmän suunnittelu keskittyy voimakkaasti aerodynaamiseen optimointiin.

Ammattimainen tuulikuormitusanalyysi ottaa yleensä huomioon:

• Alueelliset tuulennopeustiedot
• Rakennuksen korkeus
• Maastoaltistusluokka
• Katon reunavyöhykkeet
• Kaiteen seinän korkeus
• Moduulin kallistuskulma
• Matriisivälit

Kovan tuulen alueilla painolastin vaatimukset voivat kasvaa dramaattisesti, jos aerodynaaminen suorituskyky on huono.

Esimerkiksi huonosti optimoitu 15° kallistusrakenne voi vaatia huomattavasti enemmän painolastia kuin matalaprofiilinen aerodynaaminen rakenne integroiduilla tuulenohjaimella.

Tämä vaikuttaa suoraan:

• Katon kuormituspaine
• Kuljetuskulut
• Asennustyötä
• Projektin taloustiede

Nykyaikaiset tekniset järjestelmät pyrkivät vähentämään painolastin kysyntää ilmavirran hallinnan avulla sen sijaan, että vain lisäävät painoa.

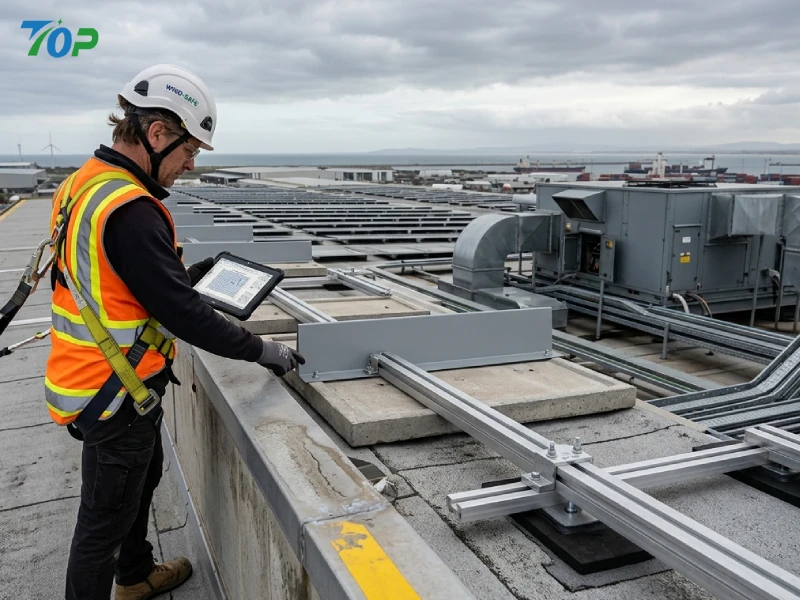

Miksi katon reunavyöhykkeet vaativat erityistä huomiota

Kaikilla kattoalueilla ei ole samaa tuulenpainetta.

Katon kulmat ja kehävyöhykkeet altistuvat vahvemmille nostovoimille, koska ilmavirtaus kiihtyy rakennuksen reunojen ympärillä. Nämä alueet vaativat usein:

• Lisäpainolasti
• Alemmat kallistuskulmat
• Vahvistetut deflektorit
• Pienempi riviväli

Reunavyöhykkeen vahvistuksen huomioimatta jättäminen on yksi yleisimmistä suunnitteluvirheistä kokemattomissa kattosähköprojekteissa.

Taifuuni-alttiilla rannikkoalueilla reunavyöhykkeiden vauriot voivat aiheuttaa peräkkäisiä rakenteellisia vaurioita koko joukolle.

Painolastin optimointistrategia

Monet ihmiset olettavat, että painolastijärjestelmät "lisäävät betonilohkoja, kunnes rakenne on vakaa". Todellisuudessa ammattimainen painolastin optimointi on paljon kehittyneempää.

Liiallinen painolasti aiheuttaa useita ongelmia:

• Suurempi kattokuorma
• Kasvaneet logistiikkakustannukset
• Pidempi asennusaika
• Vaikeampi kattokäsittely
• Suuremmat rakenteelliset vahvistuskustannukset

Hyvin suunnitellun painolastin aurinkokiinnitysjärjestelmän tavoitteena on saavuttaa vakaus mahdollisimman pienellä painolastin painolla.

Tämä tapahtuu yleensä seuraavilla tavoilla:

• Aerodynaamiset takaohjaimet
• Alemmat moduulin kallistuskulmat
• Paranneltu ilmavirran ohjaus
• Optimoitu riviväli
• Parempi rakennegeometria

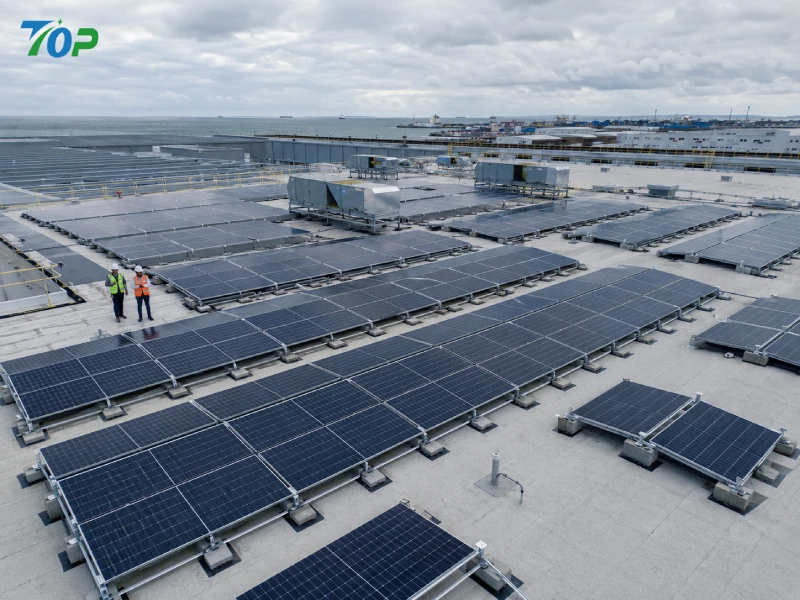

Viime vuosina idän ja lännen matalakallistusjärjestelmät ovat tulleet yhä suositummiksi, koska ne vähentävät usein painolastivaatimuksia ja parantavat samalla kattotilan käyttöä.

Viemäröinti- ja vesivirran suunnittelu

Viemäröintisuunnittelua aliarvioidaan joskus kattojen aurinkosähkösuunnittelussa.

Huonosti sijoitettu kiinnitysrakenne voi estää veden virtauksen ja muodostaa tasakatoille lammikoita.

Ajan myötä seisova vesi voi kiihtyä:

• Kalvon ikääntyminen
• Katon vuoto
• Korroosio
• Rakenteellinen heikkeneminen

Ammattimaiset kattosähköasettelut ylläpitävät siksi oikeat tyhjennysreitit asennusrivien välillä.

Tärkeitä viemäröintiin liittyviä näkökohtia ovat:

• Katon kaltevuuden suunta
• Viemärin sijainti
• Ylivuotoreitit
• Huollon kulkureitit
• Roskien kerääntymisen riski

Sateisilla alueilla salaojitusväli tulee entistä tärkeämmäksi.

Jotkut EPC-urakoitsijat ovat oppineet tämän kantapään kautta havaittuaan tukkeutuneita viemäröintijärjestelmiä kuukausia projektin päättymisen jälkeen.

Lämpölaajeneminen ja pitkäaikainen rakenteellinen vakaus

Kaupalliset kattoaurinkojärjestelmät kokevat jatkuvan lämpökierron koko käyttöikänsä ajan.

Metallirakenteet laajenevat päivällisellä lämmöllä ja supistuvat kylmemmissä yöolosuhteissa. 20–25 vuoden aikana tämä toistuva liike voi aiheuttaa väsymisstressiä liitoskohdissa.

AL6005-T5 alumiini tarjoaa hyvän rakenteellisen vakauden, mutta asianmukainen laajenemisen hallinta on silti välttämätöntä.

Ammattimaiset mallit sisältävät yleensä:

• Laajennusraot
• Liukuvat kiskoliitännät
• Hallittu kiinnitysmomentti
• Joustavat liitosrakenteet

Jos lämpöliike jätetään huomiotta, pitkäaikaisiin ongelmiin voi kuulua:

• Kiinnittimen löystyminen
• Kiskon muodonmuutos
• Stressi halkeilee
• Moduulipuristimen siirtymä

Nämä ongelmat kehittyvät yleensä vähitellen eikä välittömästi, minkä vuoksi insinöörikokemuksella on niin suuri merkitys kattosähkörakenteiden suunnittelussa.

Paloturvallisuus ja kaapelinhallinta

Kaupallisen kattosähkökapasiteetin kasvaessa paloturvallisuusstandardit ovat tiukentumassa monissa maissa.

Nykyaikaisten aurinkosähkötelinejärjestelmien on otettava huomioon:

• Palokäytävät
• Kaapelin reitityksen turvallisuus
• Maadoituksen jatkuvuus
• Pääsy hätähuoltoon

Huono kaapelin hallinta on edelleen yllättävän yleistä heikkolaatuisissa kattoasennuksissa.

Löysä kaapelin reititys voi lopulta aiheuttaa:

• UV-vaurioita
• Eristyksen kuluminen
• Altistuminen vedelle
• Liitinvika

Ammattimaiset EPC-asentajat integroivat yleensä kaapelihyllyt, UV-suojatut pidikkeet ja korotetut reititysreitit itse asennusjärjestelmään.

Kovan tuulen ja rannikon kattohaasteet: Kuinka tekniset painolastijärjestelmät vähentävät riskejä

Kaikki kattojen aurinkoenergiaympäristöt eivät ole yhtä vaativia.

Rannikkoalueet ja taifuunialttiit markkinat rasittavat kattosähköjärjestelmiä paljon enemmän kuin sisämaassa, kun tuulet ovat heikkoja. Näissä projekteissa kiinnitysrakenteen tekninen laatu tulee erityisen tärkeäksi.

Tässä kohtaa suuret erot halpojen asennustoimittajien ja suunnitteluun keskittyneiden valmistajien välillä tulevat hyvin ilmeisiksi.

Miksi tuulenvastus on niin tärkeä kattoaurinkoenergiassa?

Maahan asennettavat aurinkosähköjärjestelmät siirtävät kuormat suoraan syvälle perustukselle. Kattojärjestelmät toimivat eri tavalla.

Tasakatolla aurinkopaneeli on täysin alttiina ulkoiselle ilmavirralle, mutta se luottaa ensisijaisesti painolastin painoon ja aerodynaamiseen hallintaan vakauden takaamiseksi.

Kovassa tuulessa nousupaine voi nousta nopeasti.

Taifuunitapahtumat luovat lisähaasteita, koska tuulen suunta muuttuu dynaamisesti. Tämä tarkoittaa, että kattomatriisit voivat kokea:

• Alipaineen nousu
• Turbulentti sivukuormitus
• Väsymys tärinä
• Epätasainen paineen jakautuminen

Jos rakennesuunnittelusta puuttuu aerodynaaminen optimointi, painolastivaatimukset nousevat liian korkeiksi.

Aerodynaaminen tuulenohjain

Nykyaikaiset läpäisemättömät kattoasennusjärjestelmät käyttävät usein takatuulenohjaimia ilmavirran käyttäytymisen parantamiseksi.

Näiden ohjainten tarkoitus ei ole pelkästään kosmeettinen. Niiden tehtävänä on vähentää turbulenttia ilmavirtaa moduulien alla.

Ilman asianmukaista ilmavirran säätöä tuuli voi aiheuttaa voimakkaita imuvaikutuksia aurinkopaneelien alle, mikä lisää nostovoimia dramaattisesti.

Hyvin suunnitellut deflektorit auttavat:

• Vähennä takaturbulenssia
• Alempi nostopaine
• Vähentää painolastin kysyntää
• Paranna rakenteellista vakautta

Joissakin teknisissä tutkimuksissa aerodynaaminen optimointi vähensi painolastivaatimuksia yli 20 %, vaikka todelliset tulokset vaihtelevat projektin olosuhteiden mukaan.

Pienen kallistuskulman suunnittelutrendit

Monet vanhemmat kattosähköjärjestelmät käyttivät suhteellisen jyrkkiä kallistuskulmia energiantuotannon maksimoimiseksi.

Nykyään kaupallisten kattojen suunnittelun prioriteetit ovat muuttumassa.

Monilla teollisuuskatoilla EPC-urakoitsijat suosivat nyt:

• Alemmat kallistuskulmat
• Suurempi moduulitiheys
• Vähentynyt tuulen altistus
• Pienempi painolastin paino

Tämä suuntaus näkyy erityisesti itä-länsi-aurinkoasennoissa.

Vaikka matalan kallistuksen järjestelmät voivat hieman alentaa huipputuotannon tehokkuutta moduulia kohden, ne usein parantavat kattoenergian kokonaistuotantoa sallimalla suuremman asennustiheyden.

Kaupallisissa projekteissa kokonaissijoitetun pääoman tuottoprosentti on yleensä tärkeämpi kuin teoreettinen moduulitason tehokkuus.

Korroosionkestävyys rannikkoympäristöissä

Rannikkohankkeet luovat toisen suuren haasteen: korroosion.

Suolapitoinen ilma nopeuttaa materiaalin hajoamista, erityisesti metallikiinnittimissä ja huonosti suojatuissa teräsosissa.

Tästä syystä korkealaatuisissa kattosähköjärjestelmissä käytetään yleisesti:

• AL6005-T5 alumiinikiskot
• SUS304 ruostumattomasta teräksestä valmistettu laitteisto
• Anodisoitu pintakäsittely
• Korroosionkestävät pinnoitteet

Heikkolaatuiset kiinnittimet voivat aluksi vaikuttaa hyväksyttäviltä asennuksen aikana, mutta heikkenevät paljon nopeammin kosteissa suolapitoisissa olosuhteissa.

Kun liitoskohtien ympärille kehittyy korroosiota, pitkäaikainen rakenteellinen luotettavuus heikkenee nopeasti.

Todelliset tekniset toimenpiteet, joita käytetään kovan tuulen kattoprojekteissa

Kokeneet EPC-urakoitsijat käyttävät yleensä useita suunnittelustrategioita samanaikaisesti sen sijaan, että luottaisivat pelkästään painolastin painoon.

Tyypillisiä vahvistusmenetelmiä ovat:

• Parannettu kehäpainolasti
• Lisätuulenohjaimet
• Alennettu moduulin kallistuskulma
• Optimoitu riviväli
• Vahvistetut rautatieyhteydet
• Parannettu rakenteellinen jäykistys

Joissakin rannikkoprojekteissa insinöörit myös jakavat kattorakenteita erillisiin aerodynaamisiin vyöhykkeisiin hallitakseen paremmin paineen jakautumista.

Tämän tyyppisestä projektikohtaisesta suunnittelusta on tulossa yhä tärkeämpää, kun kaupalliset kattosähköjärjestelmät laajenevat jatkuvasti.

Itä-länsi vs etelään päin oleva painolastiasettelu: kumpi malli on parempi?

Oikean taulukon asettelun valinnalla on suuri vaikutus kattojen suorituskykyyn, painolastin kysyntään, asennustiheyteen ja projektin taloudellisuuteen.

Kaupallisten kattojen osalta kaksi yleisintä lähestymistapaa ovat:

• Etelään suuntautuvat kallistusjärjestelmät
• Itä-länsi matala kallistusjärjestelmä

Kumpikaan lähestymistapa ei ole universaalisti parempi. Paras ratkaisu riippuu projektin prioriteeteista ja kattoolosuhteista.

Etelään suuntautuvan asettelun edut

Etelään päin olevat järjestelmät hallitsivat perinteisesti kaupallisia katolla sijaitsevia aurinkosähköprojekteja, koska ne maksimoivat auringolle altistumisen auringonvalon huippuaikoina.

Edut sisältävät:

• Korkeampi huipputuotantoteho
• Vahva talvituotannon suorituskyky
• Tutut suunnittelustandardit
• Yksinkertainen sähkösuunnittelu

Etelään päin olevat järjestelmät edellyttävät kuitenkin yleensä:

• Suurempi riviväli
• Suuremmat kallistuskulmat
• Lisää painolastia
• Suurempi tuulen altistuminen

Nämä rajoitukset tulevat selvemmin havaittaviksi rajoitetuilla kaupallisilla kattoilla.

Itä-länsi painolastiasettelun edut

Itä-länsi -järjestelmistä on tullut yhä suositumpia suurissa kaupallisissa ja teollisissa kattoissa.

Tämä asettelu sijoittaa moduulit vastakkain suhteellisen pieniin kallistuskulmiin.

Suunnittelu tarjoaa useita tärkeitä etuja:

• Korkeampi kattokäyttöaste
• Vähentynyt rivien välinen varjostus
• Pienemmät painolastivaatimukset
• Parempi aerodynaaminen käyttäytyminen
• Tasapainoisempi päivittäinen teho

Koska riviväliä voidaan vähentää merkittävästi, kattoon asennettu kokonaiskapasiteetti usein kasvaa.

Logistiikkakeskusten ja tehtaiden kattojen osalta tämä voi parantaa projektin kokonaistaloudellisuutta huomattavasti.

Kaupallinen Rooftop ROI -näkökohdat

Sähkömittakaavaisissa aurinkoenergiaprojekteissa yksittäisten moduulien tehon maksimointi on usein ensisijainen tavoite.

Kaupalliset katot toimivat eri tavalla.

Useimpia C&I-kattoprojekteja rajoittaa käytettävissä oleva kattopinta-ala eikä moduulien saatavuus.

Tämän vuoksi EPC-urakoitsijat arvioivat yhä enemmän:

• Koko kattosukupolvi
• Asennustiheys
• Rakenteellisen kuormituksen tehokkuus
• Oman kulutuksen sovitus
• Projektin takaisinmaksuaika

Itä-länsi -järjestelmät toimivat usein hyvin näissä luokissa, erityisesti teollisuuden päiväsähkönkulutusprofiileissa.

Kumpi asettelu on yleisempi nykyään?

Nykyiset markkinatrendit osoittavat itä-länsi -suuntaisten painolasti-aurinkoasennusjärjestelmien kasvavaa käyttöä suurille kaupallisille kattoille.

Tämä pätee erityisesti:

• Varastojen katot
• Jakelukeskukset
• Suuret tuotantolaitokset
• Tasaiset logistiikkatilat

Etelään päin olevat järjestelmät ovat kuitenkin edelleen yleisiä, kun:

• Kattoala on riittävä
• Suurin huipputuotanto asetetaan etusijalle
• Lumen poisto on tärkeää
• Paikallinen sähkön hinnoittelu suosii keskipäivän tuotantoa

Viime kädessä ammattimaisen kattosähkösuunnittelun tulisi arvioida molemmat asettelut suunnitteluvaiheessa sen sijaan, että sovellettaisiin vakioratkaisua jokaiseen projektiin.

Sertifikaatit ja materiaalistandardit, jotka B2B-ostajien tulee tarkistaa

Kaupallisissa katolla sijaitsevissa aurinkosähköprojekteissa asennusrakenteen odotetaan pysyvän toimintakunnossa yli 20 vuotta jatkuvassa ulkoilmassa. Silti monet hankintapäätökset tehdään edelleen ensisijaisesti lyhyen aikavälin hintavertailulla.

Kokeneet EPC-urakoitsijat tietävät, että tämä lähestymistapa voi tulla kalliiksi myöhemmin.

Materiaalin laatu, valmistuksen johdonmukaisuus ja sertifiointistandardit vaikuttavat suoraan:

• Rakenteellinen luotettavuus
• Asennuksen tehokkuus
• Pitkäaikainen korroosionkestävyys
• Huoltotaajuus
• Projektin takuuriski

Tästä syystä suunnitteluun keskittyneet ostajat arvioivat yleensä paljon enemmän kuin perusnoteeraushinta.

Miksi materiaalin laatu vaikuttaa suoraan elinkaarikustannuksiin?

Katolla oleva aurinkokiinnitysjärjestelmä toimii jatkuvasti UV-altistuksen, lämpöpyöräilyn, sadeveden, tuulen tärinän ja ympäristön saastumisen alaisena.

Huonolaatuiset materiaalit voivat silti läpäistä lyhytaikaiset asennustarkastukset, vaikka ne huonontuvat hitaasti ajan myötä.

Yleisiä heikkolaatuisten komponenttien aiheuttamia pitkäaikaisia ​​ongelmia ovat:

• Kiinnikkeiden korroosio
• Kiskon muodonmuutos
• Puristimen halkeilu
• Liitoksen löystyminen
• Galvaaninen korroosio
• Ennenaikainen rakenteellinen väsymys

Kun kattokorroosio alkaa, ylläpidosta tulee paljon monimutkaisempaa, koska katolle pääsy itsessään aiheuttaa työvoima- ja turvallisuuskustannuksia.

Tästä syystä kaupalliset kattoprojektit asettavat yhä enemmän etusijalle elinkaariarvon pelkän hankintasäästön sijaan.

AL6005-T5-alumiiniseoksen edut

AL6005-T5 alumiiniseosta käytetään laajalti teknisissä painolasti-aurinkoasennusjärjestelmissä, koska se tarjoaa vahvan tasapainon rakenteellisen suorituskyvyn ja painotehokkuuden välillä.

Perinteisiin hiiliteräsrakenteisiin verrattuna alumiini tarjoaa useita etuja kattoasennuksissa.

• Pienempi kuljetuspaino
• Helpompi kattokäsittely
• Vahva korroosionkestävyys
• Hyvä mekaaninen lujuus
• Pitkä ulkoilukestävyys

Asentajien kannalta kevyemmät rakenneosat nopeuttavat myös asennusta ja vähentävät työntekijöiden väsymistä katolla asennettaessa.

Toinen tärkeä etu on korroosiokäyttäytyminen. Alumiini muodostaa luonnollisesti oksidisuojakerroksen, joka auttaa parantamaan pitkäaikaista vakautta ulkona kosteissa ympäristöissä.

Tämä tulee erityisen arvokkaaksi rannikon teollisuusprojekteissa, joissa korroosiolle altistuminen on huomattavasti aggressiivisempaa.

Miksi ruostumattomasta teräksestä valmistettujen SUS304-kiinnikkeiden merkitys?

Kiinnikkeet ovat katolla sijaitsevan aurinkojärjestelmän pienimpiä osia, mutta ne ovat myös tärkeimpiä.

Heikkolaatuiset pultit voivat aluksi näyttää identtisiltä asennuksen aikana, mutta niiden pitkän aikavälin suorituskyky voi vaihdella dramaattisesti.

Ruostumattomasta teräksestä valmistettua SUS304-laitteistoa suositaan yleisesti, koska se tarjoaa:

• Erinomainen ruosteenestokyky
• Korkea ulkoilukestävyys
• Vakaa mekaaninen lujuus
• Vähentynyt huoltoriski

Kaupallisissa kattoprojekteissa liitosten luotettavuudella on suuri merkitys, koska tärinä, lämpölaajeneminen ja tuulikuormitus rasittavat jatkuvasti kiinnityskohtia.

Jos kiinnikkeet syöpyvät tai löystyvät ajan myötä, rakenteellinen vakaus heikkenee vähitellen.

Rannikkoasennuksissa joissakin hankkeissa voidaan jopa päivittää parempiin korroosionkestävimpiin materiaaleihin ympäristön altistumisolosuhteista riippuen.

Kansainvälisten kaupallisten aurinkoprojektien keskeiset sertifikaatit

Maailmanlaajuiset EPC-urakoitsijat ja jakelijat vaativat yhä useammin kansainvälisesti tunnustettuja sertifikaatteja ennen asennusjärjestelmien toimittajien hyväksymistä.

Nämä sertifikaatit auttavat varmistamaan:

• Valmistuksen laadunvalvonta
• Materiaalin johdonmukaisuus
• Rakenteelliset turvallisuusstandardit
• Testaa vaatimustenmukaisuutta
• Jäljitettävyysjärjestelmät

Kansainvälisissä aurinkosähköprojekteissa vaadittavat yleiset sertifikaatit ovat:

• TUV-sertifikaatti
• ISO9001 laadunhallinta
• SGS materiaalitestaus
• CE-vaatimustenmukaisuus

Monille EPC-yrityksille sertifioinnin tarkistus on nyt vakio osa toimittajien kelpuutusmenettelyjä.

Suurissa kaupallisissa projekteissa dokumentaation laatu voi vaikuttaa hankintapäätöksiin lähes yhtä paljon kuin hinnoittelu.

Miksi tuotannon jäljitettävyydestä on tulossa entistä tärkeämpää?

Katolla aurinkosähköprojektien kasvaessa ja teknisesti vaativammiksi ostajat haluavat yhä enemmän tuotannon jäljitettävyyttä.

Tämä sisältää:

• Materiaalieräkirjat
• Ekstruusiolaadun valvonta
• Pintakäsittelyn dokumentaatio
• Mekaanisen testauksen raportit
• Kiinnikkeiden hankinnan tarkastus

Ammattimaiset valmistajat ylläpitävät tyypillisesti tiukkoja laadunvalvontajärjestelmiä koko tuotannon ajan sen sijaan, että luottaisivat vain lopputarkastuksiin.

Tämä on erityisen tärkeää jakelijoille ja EPC-urakoitsijoille, jotka hallinnoivat usean megawatin projektiputkia useissa maissa.

Yleisiä virheitä tasaisten kattojen painolasti aurinkoprojekteissa

Kaupalliset kattoaurinkojärjestelmät ovat parantuneet merkittävästi viimeisen vuosikymmenen aikana, mutta asennusvirheitä tapahtuu edelleen usein, erityisesti aggressiivisen halvoissa projekteissa.

Monet näistä ongelmista voidaan välttää asianmukaisella suunnittelulla.

Katon kuormitusrajojen huomioiminen

Yksi vakavimmista virheistä on kattokuormitusrajoitusten aliarviointi.

Koska painolastijärjestelmät riippuvat jakautuneesta painosta, asentajat joskus olettavat, että "katto todennäköisesti kestää sen".

Tämä ei ole ammattimainen insinöörilähestymistapa.

Ylikuormitusriskit muuttuvat vakavammiksi, kun:

• Rakennukset ovat vanhoja
• Rakennepiirustukset ovat epätäydellisiä
• Aiempia kattomuutoksia on olemassa
• Veden lammuttaminen tapahtuu jo

Joissakin jälkiasennusprojekteissa liiallinen painolastikuormitus on vaatinut kallista rakenteellista vahvistamista sen jälkeen, kun asennussuunnittelu oli jo valmis.

Väärät tuulivyöhykkeen laskelmat

Tuulen kuormitusvirheet ovat edelleen yksi yleisimmistä kattojen aurinkorakenteiden vaurioista maailmanlaajuisesti.

Ongelmia ilmenee usein, kun asentajat:

• Käytä yleisiä painolastilaskelmia
• Ohita katon reunan nousuvyöhykkeet
• Aliarvioi paikallinen tuulen altistuminen
• Aerodynaamisen suunnittelun optimointi epäonnistui

Taifuunialttiilla alueilla jopa suhteellisen pienet suunnitteluvirheet voivat aiheuttaa erittäin suuria nostovoimaeroja.

Ammattimaisen kattosähkötekniikan tulisi aina käyttää projektikohtaista tuulianalyysiä aiemmista asennuksista kopioitujen oletusten sijaan.

Katon viemäröintijärjestelmien estäminen

Viemärien tukkeutuminen on toinen yllättävän yleinen ongelma.

Huonosti suunnitellut asennusasettelut voivat häiritä:

• Viemärireitit
• Ylivuotojärjestelmät
• Huollon kulkureitit

Tämä voi lopulta aiheuttaa seisovan veden kertymistä rakenteen ympärille.

Pitkäaikainen pomppiminen voi kiihtyä:

• Katon kalvon ikääntyminen
• Vuotojen kehitys
• Korroosio
• Rakenteellinen heikkeneminen

Ammattimaiset EPC-tiimit tarkastavat yleensä katolla tapahtuvan vedenpoiston käyttäytymisen ennen layout-suunnittelun viimeistelyä.

Käyttää huonolaatuisia kiinnikkeitä

Kiinnikkeiden laatuongelmat eivät yleensä ilmene heti asennuksen jälkeen.

Sen sijaan epäonnistumiset kehittyvät vähitellen useiden vuosien aikana:

• Korroosio
• Lämpöpyöräily
• Tuulen värähtely
• Kosteusaltistus

Huonolaatuiset laitteistot voivat aluksi pienentää hankintakustannuksia hieman, mutta pitkän aikavälin ylläpitokustannukset voivat nopeasti ylittää nämä säästöt.

Teknisten kattojen aurinkosähköjärjestelmissä kiinnittimien laatua ei pitäisi koskaan pitää toissijaisena ongelmana.

Huono kaapelinhallinnan suunnittelu

Kaapelinhallinnan laatu vaikuttaa voimakkaasti kattojen pitkän aikavälin luotettavuuteen.

Huono reititys voi altistaa kaapelit:

• Seisova vesi
• UV-säteilyä
• Mekaaninen hankaus
• Terävät metallireunat
• Eläinten häirintä

Ammattimaiset asennukset sisältävät yleensä:

• Korotettu kaapelin reititys
• UV-kestävät klipsit
• Erilliset kaapelihyllyt
• Tyhjennä huoltopolut

Hyvin järjestetty kattokaapelin hallinta parantaa myös tulevaisuuden tarkastusten tehokkuutta.

Kuinka EPC-urakoitsijat voivat alentaa projektin kustannuksia optimoidun painolastiasennussuunnittelun avulla

Projektin kustannusten alentaminen ei aina tarkoita halvimman kiinnitysjärjestelmän hankkimista.

Kaupallisessa kattoaurinkoenergiassa suunnittelun optimointi tuottaa usein suurempia pitkän aikavälin säästöjä kuin alhainen hankintahinta.

Asennusajan lyhentäminen megawattia kohden

Asennusnopeus vaikuttaa suoraan EPC:n kannattavuuteen.

Hyvin suunniteltu tasakattoinen aurinkopaneeliasennusjärjestelmä voi vähentää:

• Katon valmistelutyöt
• Asennuksen monimutkaisuus
• Vedenpitävät hoitotoimenpiteet
• Työvoimavaatimukset

Esiasennetut rakenneosat parantavat myös käyttöönoton tehokkuutta erityisesti suurissa varastokattoprojekteissa.

Usean megawatin kaupallisissa asennuksissa vaatimattomatkin asennustehokkuuden parannukset voivat luoda merkittäviä työvoiman säästöjä.

Pienemmät vesieristyksen korjauskustannukset

Katon vuotokiistat ovat kalliita paitsi taloudellisesti myös toiminnallisesti.

Myynnin jälkeinen vedenpitävä vianmääritys voi sisältää:

• Lisätarkastukset paikan päällä
• Kattokalvon korjaus
• Toiminnan keskeytys
• Asiakassuhteen vahinko

Läpäisemättömät painolastijärjestelmät auttavat vähentämään näitä pitkäaikaisia ​​vastuita merkittävästi.

Yksinkertaistettu logistiikka ja konttien lastaus

Nykyaikaiset kattosähköprojektit keskittyvät yhä enemmän logistiikan tehokkuuteen.

Optimoitu rakennesuunnittelu voi vähentää:

• Toimitusmäärä
• Kontin jätetila
• Materiaalin käsittelyn vaikeus
• Lajitteluaika paikan päällä

Kansainvälisiä toimituksia hallinnoivien maailmanlaajuisten EPC-urakoitsijoiden osalta logistiikan optimointi vaikuttaa suoraan projektin kokonaiskustannusten hallintaan.

Standardoitu komponenttivarasto

Jakelijat ja EPC-yritykset suosivat järjestelmiä, joissa on korkea komponenttien yhteensopivuus, koska standardisoitu varasto vähentää toiminnan monimutkaisuutta.

Yleiskäyttöisten puristimien, kiskojen ja rakenteellisten lisävarusteiden käyttö useissa kattoprojekteissa auttaa yksinkertaistamaan:

• Varaston hallinta
• Varaosien varastointi
• Asentajan koulutus
• Tulevaisuuden ylläpitotuki

Tämä on yksi syy siihen, miksi modulaariset liitäntälaitekiinnitysjärjestelmät jatkavat suosiotaan laajamittaisessa kaupallisessa käyttöönotossa.

Luotettavan liitäntälaitteen aurinkopaneelien valmistajan valitseminen

Kaikki aurinkopaneelien toimittajat eivät toimi samalla suunnittelutasolla.

Jotkut valmistajat kilpailevat pääasiassa hinnalla, kun taas toiset keskittyvät pitkäaikaiseen rakenteelliseen luotettavuuteen ja EPC-projektitukeen.

Kaupallisissa kattoprojekteissa ero tulee erittäin tärkeäksi.

Suunnittelukyvyn arviointi

Ammattimaisen asennusvalmistajan tulee toimittaa muutakin kuin perustuotteen piirustuksia.

Tekniset tukiominaisuudet voivat sisältää:

• Tuulikuormituslaskelmat
• Rakenneanalyysiraportit
• Projektikohtainen painolastin optimointi
• CAD-asettelupiirustukset
• BIM-yhteensopivuus
• Viemäröintisuunnitelman suositukset

Vahva suunnittelutuki vähentää usein projektiriskiä merkittävästi sekä suunnittelu- että asennusvaiheessa.

Valmistuksen laadun arviointi

Tuotannon johdonmukaisuus vaikuttaa suoraan asennuksen laatuun.

Huono ekstruusiotarkkuus tai epätarkka reiän sijoittelu voi aiheuttaa:

• Asennusviiveet
• Tasausongelmat
• Kiinnittimen stressiongelmat
• Kentän muutosvaatimukset

Ammattimaiset valmistajat ylläpitävät yleensä:

• Tiukat ekstruusiotoleranssit
• Pintakäsittelyn tarkastus
• Kiinnikkeiden laadun tarkastus
• Materiaalien jäljitettävyysjärjestelmät

Toimitusketjun luotettavuus

Toimitusvarmuus on erittäin tärkeä kaupallisessa kattoaurinkoenergiassa.

Rakennusaikataulut sovitetaan usein tiiviisti yhteen:

• Moduulien toimitus
• Invertterin asennus
• Sähköalan alihankkijat
• Kattoikkunat

Asennusrakenteen toimituksen viivästyminen voi vaikuttaa koko EPC-aikatauluun.

Tämän vuoksi monet kansainväliset ostajat arvioivat nyt:

• Tuotantokapasiteetti
• Läpimenoajan vakaus
• Vie kokemus
• Pakkausstandardit
• Kontin latauksen optimointi

Miksi EPC-urakoitsijat suosivat keskitettyjä toimittajia?

Erillisten suunnittelutoimistojen, valmistajien ja logistiikan tarjoajien johtaminen lisää viestinnän monimutkaisuutta.

Yhden luukun aurinkopaneelien toimittajat auttavat yksinkertaistamaan:

• Tekninen viestintä
• Tekniset versiot
• Hankintojen koordinointi
• Toimituksen hallinta
• Myynnin jälkeinen tuki

Nopeasti liikkuvissa kaupallisissa kattoprojekteissa integroitu tuki voi parantaa suoritustehokkuutta huomattavasti.

Miksi maailmanlaajuiset EPC-urakoitsijat valitsevat TopFencen aurinkokiinnitysjärjestelmät

Katon aurinkosähköprojektien kasvaessa ja teknisesti vaativammiksi EPC-urakoitsijat suosivat yhä enemmän toimittajia, jotka yhdistävät suunnittelukyvyn vakaaseen valmistuslaatuun.

TopFence keskittyy kaupallisiin ja teollisiin aurinkosähköasennusjärjestelmiin, jotka on suunniteltu todellisiin asennusolosuhteisiin puhtaasti teoreettisten rakennemallien sijaan.

Suunnittelulähtöinen tuotekehitys

Nykyaikaiset kattoprojektit vaativat enemmän kuin tavalliset asennustarvikkeet.

TopFencen painolastin aurinkokiinnitysjärjestelmät on kehitetty painottaen:

• Asennuksen tehokkuus
• Tuulenvastuksen optimointi
• Vedenpitävä katon suojaus
• Rakenteellinen vakaus
• Pitkäkestoinen ulkoilukestävyys

Yritys optimoi jatkuvasti aerodynaamista suorituskykyä auttaakseen vähentämään tarpeetonta painolastin tarvetta ja ylläpitämään projektin turvallisuutta.

Laadukkaat materiaalistandardit

TopFence-järjestelmissä käytetään yleisesti:

• AL6005-T5 alumiiniseos
• SUS304 ruostumattomasta teräksestä valmistetut kiinnikkeet
• Korroosionkestävä pintakäsittely
• Tiukat laadunvalvontamenettelyt

Nämä materiaalistandardit auttavat parantamaan pitkän aikavälin luotettavuutta vaativissa kattoympäristöissä, mukaan lukien rannikon teollisuusalueet.

Räätälöity rakennesuunnittelun tuki

Kaupalliset kattoprojektit noudattavat harvoin samoja ehtoja.

TopFence tarjoaa projektilähtöistä suunnitteluapua, mukaan lukien:

• Painolastin optimointianalyysi
• Tuulikuormituslaskelmat
• CAD-rakenneasettelut
• Konttien lastauksen suunnittelu
• Asennussuositukset

Tämä tuki auttaa EPC-urakoitsijoita parantamaan projektin tehokkuutta ja vähentämään asennuksen epävarmuutta.

Maailmanlaajuinen toimituskyky EPC:lle ja jakelijoille

Jakelijoille ja suurille EPC-urakoitsijoille toimitusvakaus on erittäin tärkeä asia.

TopFence tukee:

• Kaupalliset joukkotilaukset
• OEM/ODM-yhteistyö
• Kansainvälinen projektitoimitus
• Optimoidut pakkausratkaisut
• Laajamittainen tuki katolla tapahtuvalle käyttöönotolle

Samalla kun kaupallinen kattoaurinkoenergia laajenee maailmanlaajuisesti, suunnitteluun keskittyvät asennusratkaisut ovat yhä tärkeämpiä pitkän aikavälin projektien onnistumisen kannalta.

Usein kysytyt kysymykset — Tasakattoiset aurinkopaneelien kiinnitysjärjestelmät

Q1. Voidaanko aurinkopaneelit asentaa tasaiselle katolle ilman porausta?

Kyllä. Tasakaton aurinkopaneeliasennusjärjestelmä mahdollistaa aurinkosähkömoduulien asennuksen ilman, että ne tunkeutuvat kattokalvon läpi. Rakenteessa käytetään painolastipainoa ja aerodynaamista vakautta ankkuripulttien sijaan.

Q2. Kuinka paljon painolastipainoa yleensä tarvitaan?

Painolastivaatimukset vaihtelevat tuulen nopeuden, rakennuksen korkeuden, katon altistumisen, kallistuskulman ja paikallisten teknisten standardien mukaan. Jokaisessa projektissa tarvitaan ammattimaisia ​​rakennelaskelmia, koska kattoolosuhteet vaihtelevat merkittävästi.

Q3. Ovatko painolastien kiinnitysjärjestelmät turvallisia taifuunialueilla?

Tekniset painolastijärjestelmät voivat toimia turvallisesti kovan tuulen alueilla, kun ne on suunniteltu oikein. Tuulitunnelin optimointi, aerodynaamiset ohjaimet, reuna-alueen vahvistaminen ja asianmukaiset painolastilaskelmat ovat välttämättömiä taifuunialttiilla alueilla.

Q4. Vahingoittaako painolastijärjestelmä kattokalvoja?

Oikein suunnitelluissa järjestelmissä käytetään suojaavia EPDM-kumityynyjä suoran paineen ja kitkavaurioiden vähentämiseksi. Läpivientijärjestelmiin verrattuna painolastirakenteet tarjoavat yleensä paljon pienemmän vedeneristysriskin.

Mitkä kattotyypit soveltuvat painolasti-aurinkoasennusjärjestelmiin?

Painolastijärjestelmiä käytetään yleisesti:

• Betoniset tasakatot
• TPO-kalvokatot
• PVC katot
• EPDM-katot
• Bitumitasakatot

Rakennekuormituksen arviointi on kuitenkin aina tarpeen ennen asennusta.

Miksi itä-länsi-asettelut ovat yleistymässä?

Itä-länsi-asetelmat parantavat kattojen käyttöä, vähentävät riviväliä ja vähentävät usein painolastin kysyntää. Monille kaupallisille kattoille ne tarjoavat paremman kokonaisenergiatiheyden ja paremman projektin ROI:n.

Johtopäätös

Kaupallinen kattojen aurinkoenergiateollisuus kehittyy nopeasti, ja asennusjärjestelmien odotukset muuttuvat sen mukana.

Nykyään tasakattoisia aurinkopaneeliasennusjärjestelmiä ei enää pidetä pelkkänä "poraamattomana vaihtoehtona". Siitä on tullut kattava suunnitteluratkaisu, joka keskittyy:

• Vedenpitävä katon suojaus
• Asennuksen tehokkuus
• Tuulenvastuksen optimointi
• Pitkäaikainen rakenteellinen luotettavuus
• Elinkaarikustannusten vähentäminen

EPC-urakoitsijoiden kannalta oikean painolastitaurinkotelinejärjestelmän valitseminen voi merkittävästi vähentää projektin riskejä ja parantaa rakentamisen tehokkuutta ja asiakastyytyväisyyttä.

Jakelijoille ja liikerakennusten omistajille tekniset asennusjärjestelmät tarjoavat vahvemman pitkäaikaisen toiminnan vakauden ja pienemmän ylläpitoaltistuksen koko aurinkosähköprojektin elinkaaren ajan.

Kun kattojen aurinkoenergian käyttö laajenee maailmanlaajuisesti tehtaissa, varastoissa, logistiikkakeskuksissa ja teollisuuslaitoksissa, ammattimaisesti suunnitelluilla läpäisemättömillä asennusjärjestelmillä tulee olemaan yhä tärkeämpi rooli kaupallisessa aurinkosähköinfrastruktuurissa.

Tarvitsetko teknisen tason liitäntälaitteen aurinkokiinnitysratkaisua seuraavaan kattosähköprojektiisi?

TopFence tarjoaa räätälöityjä läpäisemättömiä aurinkosähköasennusratkaisuja maailmanlaajuisille EPC-urakoitsijoille, jakelijoille ja kaupallisille aurinkosähkökehittäjille.

Tukipalveluihin kuuluvat:

• Projektikohtainen painolastin optimointi
• Tuulikuorman laskennan tuki
• CAD-asettelupiirustukset
• OEM/ODM valmistus
• Kontin latauksen optimointi
• Globaali logistiikan koordinointi
• Tekninen suunnitteluneuvonta

Suunnitteletpa varaston kattoasennusta, teollisuustehtaan aurinkosähköprojektia tai laajamittaista kaupallista aurinkosähkön käyttöönottoa, luotettavan suunnittelukumppanin valitseminen voi vaikuttaa merkittävästi projektin pitkän aikavälin suorituskykyyn.
