Kuinka asentaa aurinkopaneelien kiinnikkeet?

Oletko talonomistaja, jolla on tiilikatto, etkä tiedä kuinka asentaa aaurinkopaneeliOlenko katolla?

Jos näin on, olet luultavasti ymmärtänyt, että tiilikaton aurinkopaneelien asennukseen liittyy ainutlaatuisia haasteita. Mistä aloitat? Mitä työkaluja tarvitset? Kuinka välttää yleiset virheet, kuten epävakaat kiinnitykset tai kattovauriot? Tärkeimmät tekijät, joihin keskityt, ovat halkeilevat laatat porauksen aikana, huono vedeneristys tai epävakaat kiinnikkeet, jotka vaarantavat turvallisuuden. Tässä vaiheittaisessa oppaassa kerrotaan, kuinka aurinkopaneelikannattimet asennetaan oikein. Tänään opastamme sinua parhaiden asennusratkaisujen kanssa.

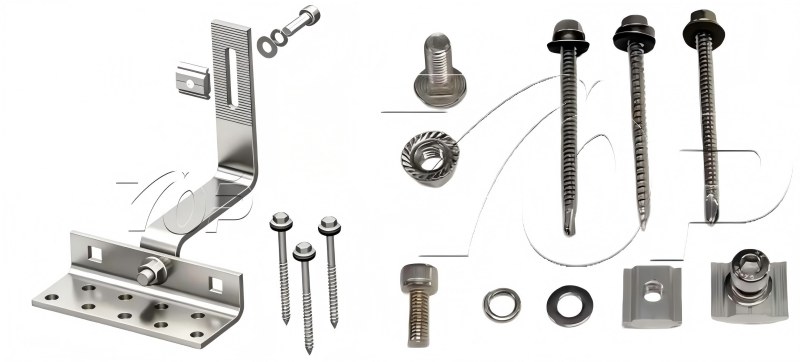

Vaihe 1: Asennuksen valmistelu

1.1 Arvioi kattosi (tunne sen rajat)

Ennen kuin ostat kiinnikkeitä, arvioi kattosi ristiriitojen välttämiseksi. Ensin kattotyypin tarkistaminen: Tiilikatot tarvitsevat aurinkokoukkuratkaisuja halkeilun estämiseksi, metallikatot toimivat L-jaloilla tai pulttiratkaisuilla ja tasakatot vaativat painolasti- tai läpitunkevia kiinnikkeitä. Seuraavaksi testaa kantokykyä, useimmat asuinrakennusten katot kestävät aurinkoenergiaa, mutta vanhat katot (yli 20 vuotta) saattavat tarvita vahvistusta. Merkitse lopuksi kattopalkit tai palkit nastaetsimellä tai lämpökuvaustyökalulla, koska alumiiniset kattokoukut kiinnittyvät näihin rakenteellisiin tukiin, ei vain kattovaippaan.

Laattojen halkeilu asennuksen aikana: turhauttavin ongelma

Topfencesolarin valmistamia kattokoukkuja, jotka on suunniteltu erityisesti L- ja C-muotoisille ja säädettäville, jotta tämä ongelma voidaan ratkaista tehokkaasti.

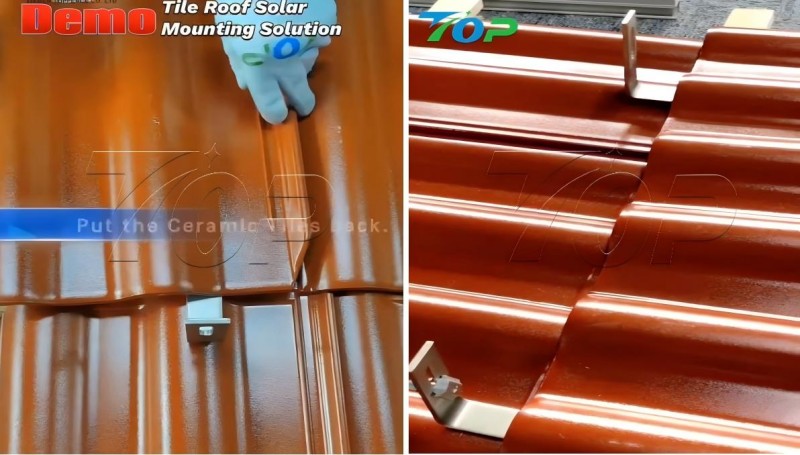

2.1 Merkitse kiinnikkeiden paikat

Merkitse laattojen väliin raot välttääksesi poraamisen niiden läpi. ja poista laatat terävästä kohdasta koukkujen kiinnitystä varten.

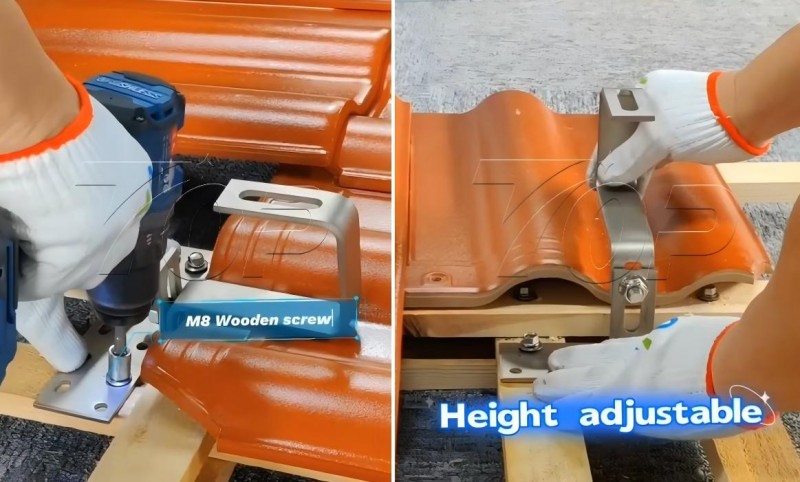

2.2 Asenna koukut sijoitettuihin puupalkkeihin rakennetuiksi

Esimerkki: Käytä puusaruille ST6.3*80 puuruuveja ja kierrä ne vähintään 3/4 syvälle kattopalkkiin. Kiinnitä kattokoukut puupalkkiin, kiristä sitten kiinnikkeet momenttiavaimella.

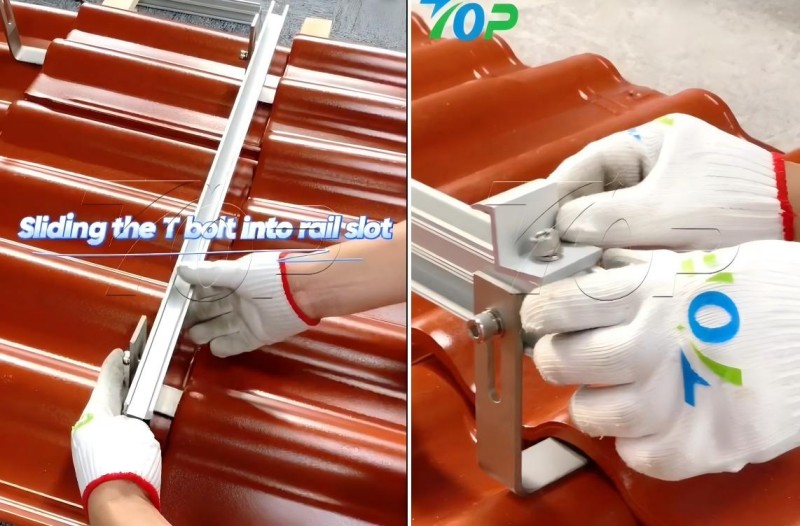

3. Alumiinikiskojen liu'uttaminen aurinkokoukkuihin.

Se on tärkein vaihe aurinkopaneelien asennuksen viimeistelyssä. Kiskossa on rako koukkuja päin T-pulttikiinnitin koukkujen päällä. Kiristä sitten pultit kiskojen kiinnittämiseksi. Kiskot ja kiskot on yhdistetty kiskoliittimillä, jotta kisko olisi riittävän pitkä katolla.

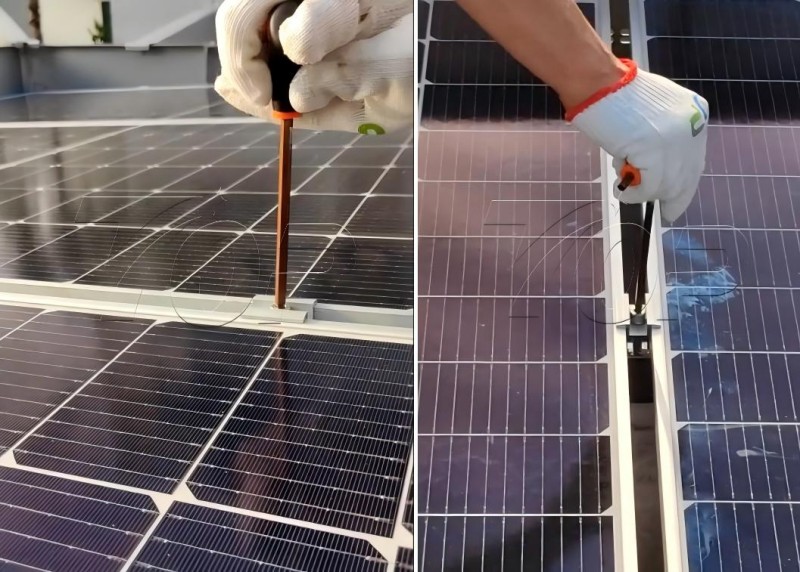

4. Aurinkopaneelit kiskoilla, viimeistele kiskojärjestelmän asennus.

Kun kaikki kiskot on kiinnitetty kiskoille, viimeinen asia on käyttää päätypuristinta ensin aurinkopaneelien toisen puolen kiinnittämiseen. Keskellä käyttämällä akeskimmäinen puristinpaneelien kiinnittämiseen. Nämä puristimet lisäävät aurinkopaneelien ryhmän lujuutta ja vakautta.

Paneelit yhdistetään DC-kaapelilla MC4-liittimillä. Nyt aurinkopaneelit ovat jo alkaneet tuottaa sähköä auringonpaisteessa.

Oletko edelleen huolissasi aurinkopaneeleista tiilikaton ongelmissa? Käymällä läpi alla olevat näppäimet olet varmempi kattosi aurinkojärjestelmästäsi.

Tärkeimmät huomiot tiilikattoaurinkokannattimen asennuksessa

1. Kiinnikkeen materiaali: Tasapainottaa laattojen painoa ja kestävyyttä

Tiilikatoilla on painorajoituksia, koska liian raskaat kannakkeet voivat rasittaa kattoja ja halkeilla tiiliä. Halpojen valurautakiinnikkeiden (liian painava) tai ohuen alumiinin (ei tarpeeksi vahva) välttämiseksi. Parhaat vaihtoehdot ovat Topfencesolar Lightweight alumiiniseos, jonka materiaalina käytetään AL6005 T5, T6. Mikä on korkeampilaatuista alumiinimateriaalia kuin markkinoilta.

2. Asennuskulma: Työskentele tiilikaton rinteillä

Tiilikatoissa on tyypillisesti 20° - 45° kaltevuus, mikä vaikuttaa kannatinkulmaan ja aurinkoenergiatehokkuuteen. Ammattiasentajat käyttävät kaltevuusmittareita kattosi kulman mittaamiseen ja säädettävien kannattimien avulla paneelin asennon asettamiseen, jolloin vältytään leikkaamasta tai muokkaamasta tiilejä paneeleihin sopiviksi.

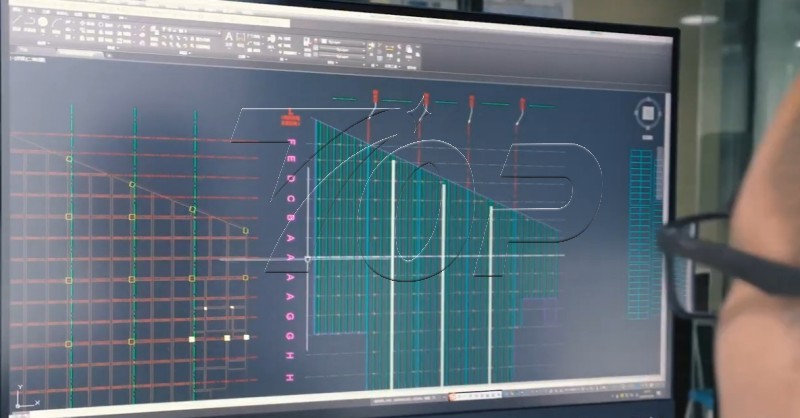

3. Valitse ammattitaitoinen tiimi ongelmien välttämiseksi

Tiilikatto aurinkoenergiallakannattimen asennus vaatii asiantuntemusta sekä aurinko- että tiilikattojen hoidosta. Topfencesolar-insinööritiimi osaa työskennellä herkkien laattojen kanssa, paikantaa kattosarat tarkasti ja soveltaa parhaiten yhteensopivia ratkaisuja laattakohtaiseen vedeneristykseen. Ammattitaitoinen tiimi käsittelee myös lupahakemukset, joissa otetaan huomioon tiilikattokoodit, ja antaa takuun, joka kattaa asennuksen aiheuttamat tiilivauriot. Ota yhteyttä suoraan, Topfencesolar tarjoaa parhaan ja luotettavan järjestelmän katto aurinkovoimalallesi.
