Kuinka asentaa aurinkopaneeli katolle?

Aurinkovoimalan asentaminen voi tuoda monia etuja, kuten säästää sähkölaskuissa tai jopa luopua niistä kokonaan.

Jotta voit nauttia aurinkoenergian monista mukavuuksista, sen asentaminen katolle on ensin kustannustehokkain vaihtoehto.

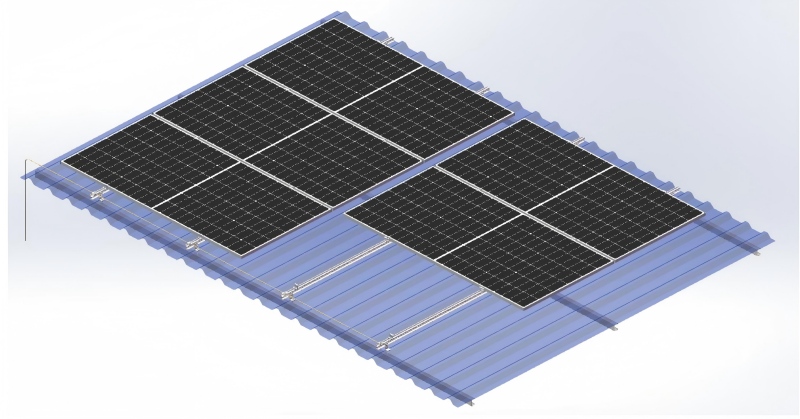

Opas aurinkopaneelin kiinnittämiseen katolle

Täältä löydät kaikki tarvitsemasi tiedot tarvittavista komponenteista ja materiaaleista parhaisiin asennuspaikkoihin ja vaiheittaisiin käyttöohjeisiin. Ota kiinteä asennuskomponentti mukaanL-jalatja ohjauskiskot esimerkkinä. Kiinteiden aurinkopaneelien asennukseen tarvittavat komponentit riippuvat pitkälti valmistajasta, mutta ne ovat suunnilleen samat kaikissa aurinkopaneelien asennustavoissa. Täydellinen sarja sisältää komponentteja, invertterikaapelit, MC4-liittimet, L-nastat + ohjauskiskot, alumiiniseoskannattimet jne. ja mikä tärkeintä, rakennustyökalut. Tämän tyyppisessä asennusjärjestelmässä sinun on porattava reiät liitososiin ja kiinnitettävä ne asennusohjaimiin varmistaaksesi, että koko rakenne on tukevasti asennettu katolle. Tukikannattimen asennussarjojen sarja voi hyvin täyttää tämän asennusvaatimuksen. Muita asennusmenetelmiä ovat pulttiasennus ja painelohkoasennus. Näiden lisäksi sinun on valmisteltava myös seuraavat työkalut: • Kiintoavain • neliösarja • vedenpitävä pressu jne.

Tässä kotelossa on käytetty alumiinimateriaaleja, joissa on L-muotoiset jalat ja ohjauskiskot. Tällä materiaalilla on korkea lujuus, kevyt paino ja korroosionkestävyys. Alumiinimateriaalit on helppo työstää kulmamateriaaleiksi, jotka sopivat tavallisiin työkaluihin ja ei-ammattimaisille ihmisille. Lisäksi alumiini on yhteensopiva useimpien aurinkopaneelien runkojen kanssa, joten perheet voivat asentaa ne itse ilman ammattilaisten kutsumista.

Seuraavat ovat yksityiskohtaiset asennusvaiheet:

Lue tämä käsikirja huolellisesti ennen kattosi aurinkosähköjärjestelmän asentamista.

*L-jalkojen kattoasennusratkaisun asennusohjeiden tiukka noudattaminen täyttää tuotteen rakenteelliset vaatimukset ja täyttää asiaankuuluvat standardit. Noudata asennuksen aikana asiaankuuluvia turvallisuusmääräyksiä ja huomioi asiaankuuluvat alueelliset määräykset.

Asentajien tulee noudattaa seuraavia normeja.

1. Noudata kaikkia soveltuvia paikallisia tai kansallisia rakennusmääräyksiä, mukaan lukien ne, jotka voivat korvata tämän oppaan;

2. Varmista, että tuotteet, kuten kiinnikkeet, soveltuvat tiettyihin asennuksiin ja asennusympäristöihin;

3. Käytä yrityksemme toimittamia lisävarusteita ja mukana tulleita asennustyökaluja. (Yrityksemme ei ota mitään vastuuta rakentamisesta korvaavilla lisävarusteilla);

4. Kierrätys: Noudata paikallisia määräyksiä;

5. Käyttöhenkilöstö: Varmista vähintään kaksi ammattimaista aurinkopaneelien asentajaa;

6. Varmista, että sähköalan ammattilaiset suorittavat sähkölaitteiden asennuksen;

7. Varmista aurinkopaneelijärjestelmän sähkökomponenttien turvallinen asennus.

Pääominaisuudet

a. Käytetään pääasiassa tikkaiden muotoisissa värillisissä terästiilikatoissa, jotka tuetaan puupalkkeilla tai teräspalkeilla

b. Kevyt muotoilu, kestävä ja kaunis, helppo koota ja nopea asentaa

c. Soveltuu kaikenlaisiin kehystettyihin ja kehyksettömiin aurinkopaneeliasennuksiin markkinoilla

d. Komponentit kootaan valmiiksi tehtaalla ja pakataan kohtuullisesti, mikä säästää asennusaikaa

1. Kuvaus

Tässä järjestelmässä käytetään alumiiniseostarvikkeita,alumiinikiskotja ruostumattomasta teräksestä valmistetut pultit, ja se soveltuu tikkaiden muotoisille värillisille terästiilikattoille, jotka on tuettu puupalkeilla tai teräspalkeilla.

Ennen kuin asennat järjestelmän, lue seuraavat asennusohjeet huolellisesti. Ja noudata paikallisia lakeja asennuksen aikana.

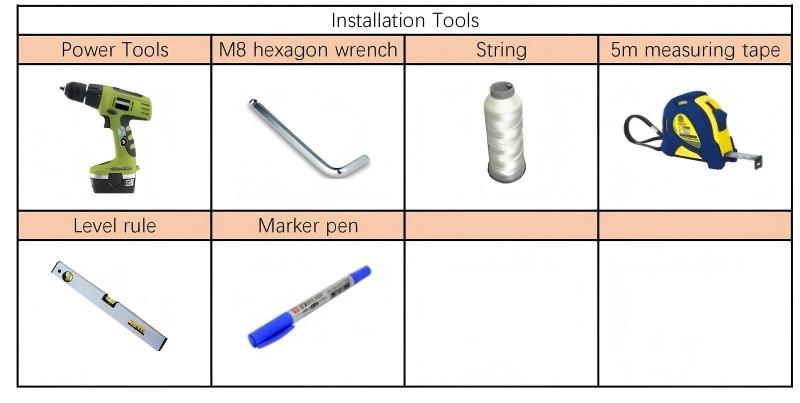

2. Asennustyökalut

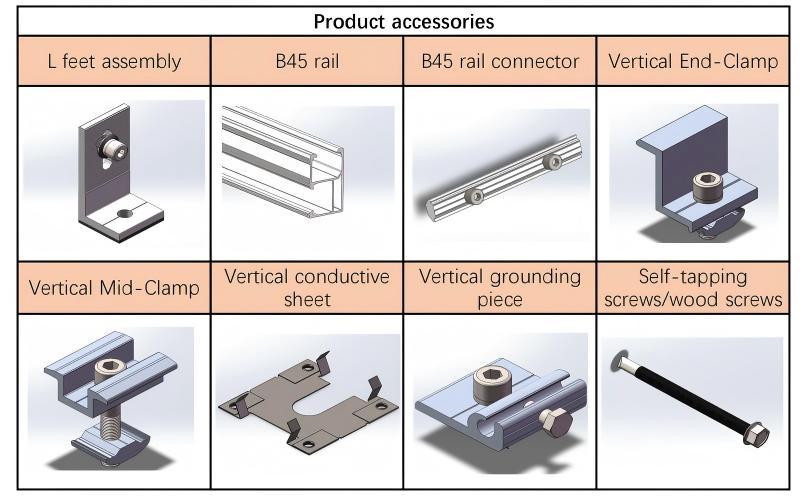

3. Tuotteen tarvikkeet

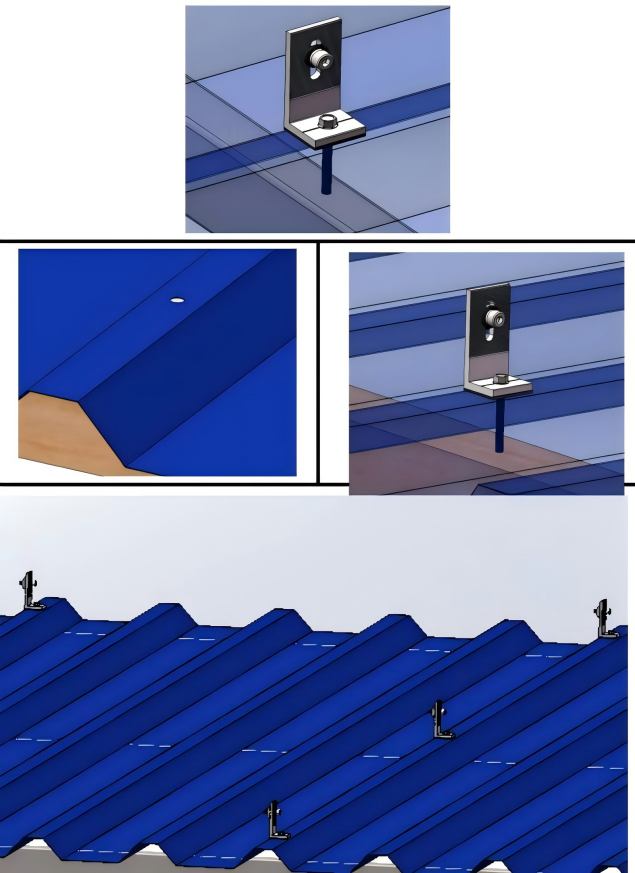

4.1 L-jalan asennus

Käytä tukipalkin materiaalista riippuen itseporautuvia ruuveja (tukipalkki on teräspalkki) tai puuruuveja (tukipalkki on puupalkki) asentaaksesi ja kiinnittääksesi L-jalkakokoonpanon puolisuunnikkaan muotoisen värillisen teräslaatan harjakohtaan.

PS: Jos puolisuunnikkaan muotoisia teräslaattoja tukevat orret on valmistettu puupalkeista, on porattava poraustyökalulla värillisiin teräslaattoihin etukäteen pieni φ6mm reikä puuruuvien kiinnityksen helpottamiseksi.

Järjestä piirustuksen mukaan ja asenna loput L-jalkakokoonpanot yllä olevalla menetelmällä.

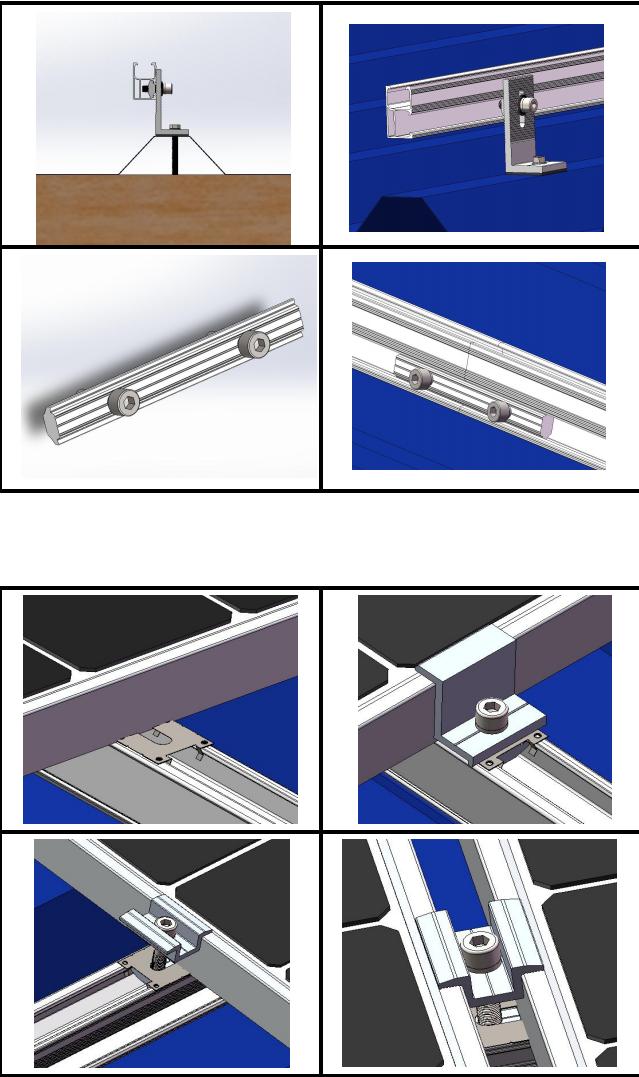

4.2 B45-kiskon asennus

Säädä B45-kiskon aallotetun pinnan suuntaa niin, että se on kohdistettu jo asennetun ja kiinteän L-jalkaosan aallotetun pinnan kanssa ja kiristä koukun kuusikulmainen pultti M8-avaimella kiskon lukitsemiseksi.

Asenna kiskon liitin kiskon liitoskohtaan ja kiristä M8 kuusiokoloavaimella kiskon liittimen kuusikulmaiset pultit lukitaksesi liitokset molemmissa päissä.

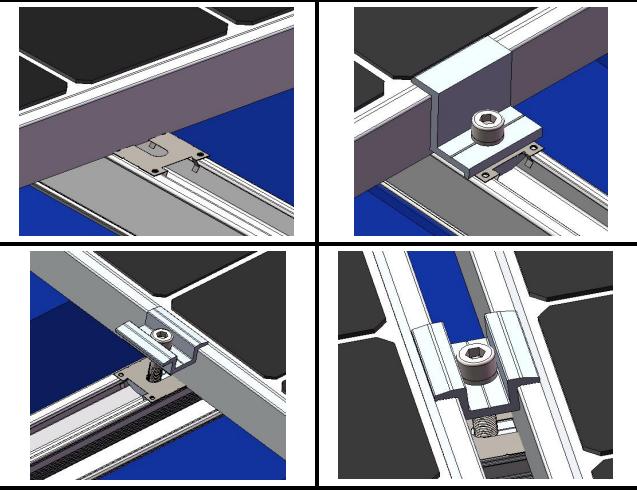

4.3 Aurinkopaneelien asennus

Aseta aurinkopaneeli kiskolle, säädä päätykokoonpanon asentoa ja kiinnitä se päätypuristimella (jos varustettu johtavalla levyllä, paina johtava levy kiskon uraan, säädä asentoa ja paina johtavan levyn toista päätä aurinkopaneelin metallirungolla).

Kun olet säätänyt keskimmäisen aurinkopaneelin asennon, kiinnitä se painikkeellaKeskipuristin(jos varustettu johtavalla levyllä, paina johtava levy kiskon uraan ja asennon säätämisen jälkeen käytä aurinkopaneelien metallikehyksiä molemmilta puolilta painaaksesi johtavan levyn kaksi päätä)

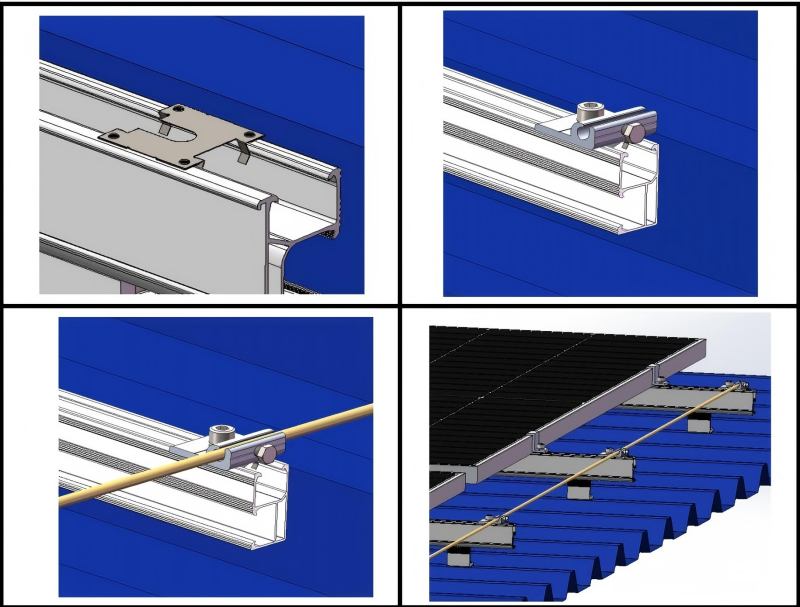

4.4 Maadoitusliittimen asennus

(1) Asenna johtava levy kiskon päähän.

(2) Asenna sitten maadoituskomponentti.

(3) Asenna maadoituspidikkeet muiden kiskojen päihin.

(4) Vie kuparijohto näiden maadoituspidikkeiden läpi, kiristä kuusikulmaiset pultit ja maadoita lopuksi maadoituskuparijohto.
