Aurinkosähköasennusjärjestelmän korroosionkestävyysluokitukset: C3 - C5

Kun aurinkoenergian maailmanlaajuinen käyttöönotto kiihtyy rannikkoalueilla, teollisuuskatoilla, maatalouslaitoksissa ja sähkön mittakaavassa aurinkosähkötiloilla, on tärkeää aurinkokiinnitysjärjestelmäkorroosionkestävyyson tullut mahdottomaksi sivuuttaa. EPC-urakoitsijoille, aurinkosähköasentajille ja aurinkosähköjakelijoille väärän korroosiosuojaustason valitseminen voi johtaa ennenaikaiseen rakenteiden rappeutumiseen, vesivuotoon, kalliisiin ylläpitoon, takuukiistoihin ja jopa täydelliseen järjestelmävikaan kauan ennen suunniteltua 25 vuoden elinkaarta.

Nykypäivän aurinkoprojektit eivät enää rajoitu kuiviin sisämaaympäristöihin. Lisää asennuksia otetaan käyttöön ankarissa olosuhteissa, jotka ovat alttiina suolasumulle, happosateelle, teollisuuden saasteille, ammoniakkipäästöille, trooppiselle kosteudelle ja äärimmäisille lämpötilanvaihteluille. Näissä olosuhteissa huonosti suunniteltu kiinnitysrakenne voi alkaa ruostua vain muutaman vuoden sisällä, mikä vaikuttaa suoraan projektin sijoitetun pääoman tuottoprosenttiin ja pitkän aikavälin toiminnan vakauteen.

Siksi ymmärrystäaurinkoasennusjärjestelmän korroosionkestävyysLuokitukset – erityisesti erot C3-, C4- ja C5-luokitteluissa – ovat tulleet välttämättömiksi nykyaikaiselle aurinkosähkötekniikalle. Nämä korroosioluokat, jotka perustuvat kansainvälisiin ISO 12944 -standardeihin, auttavat määrittelemään, kuinka asennusrakenteet tulee suunnitella, pinnoittaa ja suojata ympäristön vakavuuden mukaan.

Ammattimaisille aurinkosähköasentajille oikean korroosionestoratkaisun valitseminen tarkoittaa:

• Nopeampi ja turvallisempi asennustehokkuus
• Vähentynyt myynnin jälkeinen huolto
• Parannettu vedenpitävyys
• Pidempi rakenteen käyttöikä
• Parempi rannikko- ja teollisuuskorroosionkestävyys
• Korkeampi asiakastyytyväisyys ja takuuturva

Korroosionkestävät asennusjärjestelmät tarjoavat lisää kaupallisia etuja aurinkosähkön tukkukauppiaille ja jakelijoille:

• Pienempi varastoriski yleisen järjestelmän yhteensopivuuden ansiosta
• Arvokkaampia sertifioituja tuotteita
• Vähennetyt korvausvaatimukset
• Parempi kilpailukyky suurissa tarjouskilpailuissa
• Parempi maine EPC-asiakkaiden parissa

Tässä kattavassa oppaassa tutkimme:

• Korroosioluokitusten C3, C4 ja C5 merkitys
• Miten ISO 12944 koskee aurinkosähköasennusjärjestelmiä
• Parhaat korroosionestomateriaalit aurinkorakenteisiin
• Erot galvanoidun teräksen ja alumiinin kiinnitysjärjestelmien välillä
• Kuinka valita oikea korroosiosuojaustaso projektillesi
• Miksi korroosionkestävyys vaikuttaa suoraan asennuksen luotettavuuteen ja sijoitetun pääoman tuottoprosenttiin?

Olitpa sitten suunnittelemassa mainostakatolla oleva aurinkopaneeli,Tämä opas auttaa sinua tekemään teknisesti järkeviä ja taloudellisesti kestäviä päätöksiä, kun hankit galvanoidun aurinkokiinnitysrakenteen rannikkoalueiden käyttöönottamista varten tai arvioit merikäyttöisiä aurinkotelinejärjestelmiä hyötykäyttöön.

Mitä C3-, C4- ja C5-korroosioluokitus tarkoittaa aurinkokiinnitysjärjestelmissä?

Korroosioluokituksia käytetään määrittämään, kuinka aggressiivinen toimintaympäristö on metallirakenteita kohtaan. Aurinkosähkötekniikassa nämä luokitukset auttavat määrittämään, mitä materiaaleja, pinnoitteita, kiinnikkeitä ja rakennekäsittelyjä tulisi käyttää aurinkoasennusjärjestelmissä.

Yleisimmin tunnustettu kansainvälinen ilmakehän korroosion standardi on ISO 12944. Tämä standardi luokittelee ympäristöt kosteuden, suolaisuuden, saastumisen ja teollisuuden altistumisen tason perusteella.

ISO 12944 -korroosioluokituksen ymmärtäminen

ISO 12944 määrittelee kuusi pääasiallista ilmakehän korroosioluokkaa:

Aurinkosähkösovelluksissa C3, C4 ja C5 ovat tärkeimmät luokitukset, koska nykyaikaiset aurinkosähköasennukset ovat yleisesti alttiina ulkoilman kuormitukselle yli kahden vuosikymmenen ajan.

Miksi korroosioluokittelulla on merkitystä aurinkohankkeissa

Aurinkovoimajärjestelmä voi näyttää ulkopuolelta yksinkertaiselta, mutta sen pitkän aikavälin luotettavuus riippuu suuresti moduulien alla olevan asennuskehyksen rakenteellisesta eheydestä.

Korroosio vaikuttaa:

• Kiskot ja tukipalkit
• Katon kiinnityspisteet
• Maadoitusruuvit ja perustukset
• Keski- ja päätypuristimet
• Pultit ja kiinnikkeet
• Viemärikanavat
• Vedenpitävät tiivistysliitännät

Kun korroosio alkaa, vaurio kiihtyy usein nopeasti kosteuden pidättymisen ja erilaisten metallien välisten sähkökemiallisten reaktioiden vuoksi. Ajan myötä tämä voi johtaa:

• Vähentynyt rakenteellinen kantavuus
• Tuulen nousun epävakaus
• Kiinnitysvika
• Katon läpivientivuoto
• Moduulin kohdistusvirhe
• Kasvaneet O&M-kustannukset
• Ennenaikainen järjestelmän vaihto

EPC-urakoitsijoille nämä viat aiheuttavat paitsi teknisiä riskejä myös taloudellisia vastuita ja mainevaurioita.

Tyypilliset aurinkoenergian asennusympäristöt C3-C5:lle

Oikean korroosionkestävyystason valitseminen edellyttää asennuspaikkaa ympäröivien todellisten ympäristöolosuhteiden ymmärtämistä.

Esimerkiksi katolla sijaitseva aurinkosähköprojekti, joka on asennettu 5 kilometrin päähän merestä, vaatii tyypillisesti vähintään C4-luokan korroosiosuojauksen suolasuihkualtistuksen vuoksi. Aggressiivisemmissa meriympäristöissä vain C5-luokan asennusrakenteet voivat tarjota riittävän pitkän aikavälin luotettavuuden.

Miksi korroosionkestävyys on kriittinen aurinkokiinnitysjärjestelmissä?

Aurinkosähkötekniikassa korroosionkestävyys ei ole vain valinnainen tuotepäivitys – se on rakenteellinen ydinvaatimus, joka on suoraan sidottu turvallisuuteen, projektin käyttöikään ja sijoitetun pääoman tuottoprosenttiin.

Vaikka aurinkomoduulit saavat usein eniten huomiota aurinkosähköjärjestelmien suunnittelussa, asennusrakenne toimii koko asennuksen selkärankana. Ilman kestävää ja korroosionkestävää tukijärjestelmää edes korkealuokkaiset aurinkosähköpaneelit eivät pysty ylläpitämään pitkäaikaista toimintavakautta.

Tämä pätee erityisesti ympäristöissä, joissa:

• Korkea kosteus
• Teollisuuden ilmansaasteet
• Voimakas UV-altistus
• Suolarikas meri-ilma
• Hapan sadeolosuhteet
• Maatalouden ammoniakkialtistus

Ajan myötä nämä ympäristötekijät hyökkäävät aggressiivisesti paljaisiin metallipintoihin ja heikentävät vähitellen rakennekehystä.

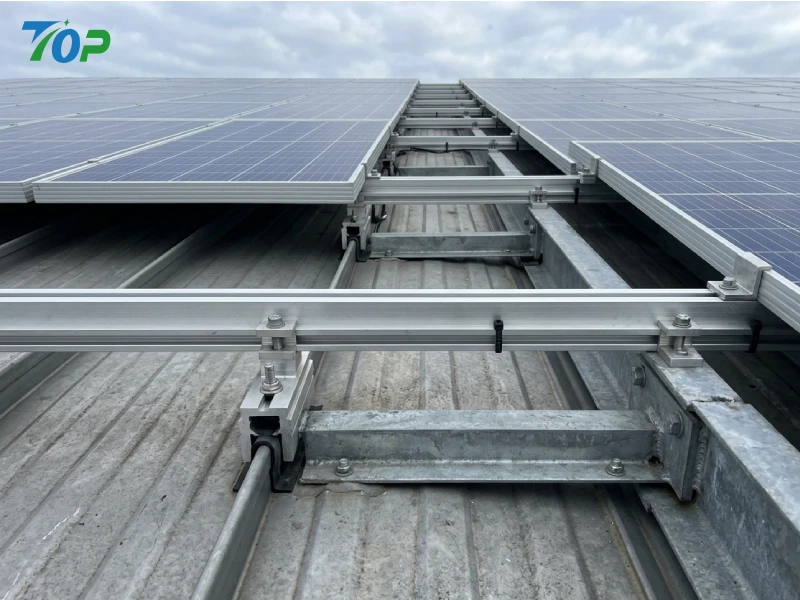

Korroosion aiheuttamat rakennevaurioriskit

Korroosio alkaa mikroskooppisella tasolla, mutta sen pitkäaikaiset vaikutukset aurinkosähkörakenteisiin voivat olla vakavia.

Kun suojapinnoitteet heikkenevät tai käytetään huonolaatuisia materiaaleja, hapettuminen alkaa tunkeutua metallialustalle. Tämä vähentää vähitellen asennusjärjestelmän kantokykyä.

Yleisiä rakenteellisia riskejä ovat:

• Kiskon muodonmuutos tuulen kuormituksessa
• Kannattimen halkeilu ja väsyminen
• Pultin löystyminen ruosteen laajenemisen vuoksi
• Puristimen epävakaus aiheuttaa moduulin siirtymisen
• Perustuksen heikkeneminen maahan asennetuissa järjestelmissä

Taifuunien, hurrikaanien tai voimakkaiden lumikuormien alttiina olevilla alueilla korroosioon liittyvä rakenteiden rappeutuminen lisää merkittävästi katastrofaalisen epäonnistumisen riskiä.

EPC-urakoitsijoille tämä aiheuttaa vakavia takuu- ja vastuuongelmia, koska pienikin korroosio voi vaarantaa koko aurinkosähköasennuksen rakenteellisen sertifioinnin.

Korroosio- ja katon vesieristysongelmat

Yksi korroosion huomiotta jääneimmistä seurauksista on sen vaikutus kattojen vedeneristyksen suorituskykyyn.

Monet kaupalliset ja teolliset aurinkoprojektit perustuvat läpitunkeviin kattokiinnitysjärjestelmiin. Kun korroosiota kehittyy kiinnikkeiden, välkkyvien liitäntöjen tai tiivistysaluslevyjen ympärille, veden tunkeutuminen on todennäköisempää.

Tyypillisiä vedeneristysvirheitä ovat:

• Ruosteen laajenemista rikkovat vedenpitävät tiivisteet
• Hapetetut kiinnikkeet luovat mikrorakoja
• Pysyvä vesi nopeuttaa pinnoitteen kulumista
• Galvaaninen korroosio erilaisten metallien välillä
• Tiivisteaineen hajoaminen UV-altistuksen vaikutuksesta

Kun vuoto tapahtuu, korjauskustannukset voivat nousta nopeasti, koska kattojärjestelmät, eristekerrokset ja sähkökomponentit voivat vaikuttaa samanaikaisesti.

Tästä syystä modernit korroosionestojärjestelmät integroivat yhä enemmän:

• Veden kiertokanavien suunnittelu
• Läpäisemättömät kattopuristimet
• Korkean suorituskyvyn EPDM-tiivistemateriaalit
• Anodisoitua alumiinia vedenpitävät rajapinnat
• Korroosionkestävä ruostumattomasta teräksestä valmistettu laitteisto

Kasvaneet ylläpitokustannukset ja pienempi aurinkoenergiaprojektin ROI

Korroosiosta johtuvat vauriot ilmenevät harvoin heti asennuksen jälkeen. Sen sijaan se kehittyy vähitellen ajan myötä, mikä tekee siitä yhden aurinkosähköinfrastruktuurin vaarallisimmista piiloriskeistä.

Projektin elinkaaren alussa monet edulliset asennusjärjestelmät näyttävät visuaalisesti hyväksyttäviltä. Useiden vuosien kosteudelle, UV-säteilylle, teollisille saasteille ja lämpökierrolle altistumisen jälkeen korroosio kuitenkin kiihtyy usein odottamatta.

Aurinkoenergian omistajille ja EPC-urakoitsijoille tämä aiheuttaa vakavan pitkän aikavälin taloudellisen taakan.

Huonosti suojattu aurinkoasennusrakenne voi vaatia:

• Säännöllinen tarkastus ja huolto
• Ruostuneiden kiinnikkeiden vaihto
• Heikenneiden tukipalkkien vahvistaminen
• Vedeneristyksen lisäkorjaukset
• Moduulin uudelleenasemointi kiskon muodonmuutoksen vuoksi
• Odottamaton seisokki rakennehuollon aikana

Kunnallishankkeissa pienetkin rakenteelliset ylläpitoongelmat voivat aiheuttaa huomattavia käyttökustannuksia, koska pääsy-, työ- ja laitekustannukset nousevat merkittävästi suurilla asennusalueilla.

Korroosio vaikuttaa myös pitkän aikavälin energian kannattavuuteen useilla välillisillä tavoilla:

• Vähentynyt rakenteellinen kohdistus, joka vaikuttaa moduulin kallistuskulmiin
• Lisääntynyt varjostus rakenteellisista muodonmuutoksista
• Seisokit korjausten ja tarkastusten aikana
• Vakuutus- ja takuuongelmat
• Aurinkovoimavarojen alempi jälleenmyyntiarvo

Tästä syystä kokeneet sijoittajat ja ammattimaiset EPC-yritykset arvioivat yhä enemmän aurinkoasennusjärjestelmän elinkaaren kokonaiskustannuksia sen sijaan, että keskittyisivät pelkästään alkuperäiseen hankintahintaan.

Aurinkoasennusjärjestelmissä käytetyt yleiset korroosionestomateriaalit

Materiaalivalinta on jokaisen korkean suorituskyvyn aurinkopaneelijärjestelmän korroosionkestävyysstrategian perusta.

Eri materiaalit tarjoavat erilaisia ​​mekaanisen lujuuden, hapettumisenkestävyyden, asennustehokkuuden ja pitkän aikavälin kestävyyden tasoja. Oikea materiaaliyhdistelmä riippuu:

• Ympäristön vakavuus
• Projektin elinkaaren odotukset
• Tuuli- ja lumikuormavaatimukset
• Asennusnopeustavoitteet
• Huollon saavutettavuus
• Budjettinäkökohdat

Nykyaikaisissa aurinkosähköasennusjärjestelmissä käytetään yleensä yhdistelmää:

• Kuumasinkitty teräs
• Alumiiniseospursotukset
• Ruostumattomasta teräksestä valmistetut kiinnikkeet
• Suojaavat anodisoidut pinnoitteet
• Korroosionestopintakäsittelyt

Näiden materiaalien suorituskyvyn eri korroosioluokkien ymmärtäminen on ratkaisevan tärkeää rakenteellisen pitkän aikavälin luotettavuuden saavuttamiseksi.

Kuumasinkitty teräs aurinkokiinnitysrakenteet

Kuumasinkity teräs on edelleen yksi laajimmin käytetyistä materiaaleista suurissa aurinkosähköprojekteissa sen erinomaisen lujuuden, kestävyyden ja kustannustehokkuuden välisen tasapainon ansiosta.

Galvanointiprosessissa teräskomponentit upotetaan sulaan sinkkiin, jolloin teräspinnalle muodostuu suojaava sinkkipinnoite. Tämä pinnoite toimii uhrautuvana esteenä, joka suojaa alla olevaa terästä hapettumiselta.

Galvanoidun teräksen aurinkokiinnitysrakenteiden tärkeimmät edut ovat:

• Korkea rakenteellinen lujuus
• Erinomainen kantavuus
• Kustannustehokas materiaalihinnoittelu
• Vahva tuulenvastuskyky
• Soveltuu yleishyödyllisiin maahan asennettaviin järjestelmiin
• Pitkä käyttöikä oikein pinnoitettuna

Suurille aurinkosähkötiloille, jotka ovat alttiina suurille tuulikuormituksille ja mekaaniselle rasitukselle, galvanoidut teräsrakenteet ovat usein suositeltavia, koska alumiini yksin ei välttämättä tarjoa riittävää jäykkyyttä raskaassa käytössä.

Tyypilliset sinkkipinnoitusstandardit aurinkosovelluksissa

Kaikki galvanoitu teräs eivät tarjoa samaa korroosionkestävyyttä. Sinkkikerroksen paksuus ja laatu määräävät suoraan pitkäaikaisen suojan suorituskyvyn.

C4- ja C5-ympäristöissä paksumpia galvanointikerroksia suositellaan voimakkaasti, koska ohuet pinnoitteet voivat hajota nopeasti aggressiivisessa suolasuihkualtistuksessa.

Alumiiniseoksesta valmistetut aurinkokiinnitysjärjestelmät

Alumiinista on tullut yksi tärkeimmistä materiaaleista nykyaikaisessa aurinkosähköasennustekniikassa sen kevyen rakenteen, luonnollisen hapettumisenkestävyyden ja asennuksen tehokkuuden ansiosta.

Toisin kuin tavallinen teräs, alumiini muodostaa luonnollisesti ohuen oksidikerroksen joutuessaan alttiiksi ilmalle. Tämä suojaava oksidikalvo auttaa estämään syvemmän korroosion tunkeutumisen ja parantaa merkittävästi pitkän aikavälin kestävyyttä.

Aurinkoasennusjärjestelmissä yleisimmin käytettyjä alumiinilaatuja ovat:

• AL6005-T5
• AL6063-T5

Nämä seokset tarjoavat erinomaisen yhdistelmän seuraavista:

• Mekaaninen lujuus
• Korroosionkestävyys
• Koneistettavuus
• Ekstruusiotarkkuus
• Painonpudotus

Verrattuna galvanoituun teräkseen, alumiiniset aurinkokiinnityskiskot ovat huomattavasti kevyempiä, mikä tekee niistä erityisen hyödyllisiä kattoasennuksissa, joissa rakenteelliset kuormitusrajoitukset ovat kriittisiä.

Alumiinisen aurinkokiinnityskiskojen edut

Korkean kosteuden rannikkoprojekteissa anodisoidut alumiiniset asennusjärjestelmät ovat usein suositeltavia, koska niissä yhdistyvät vahva korroosionkestävyys ja tehokas asennus.

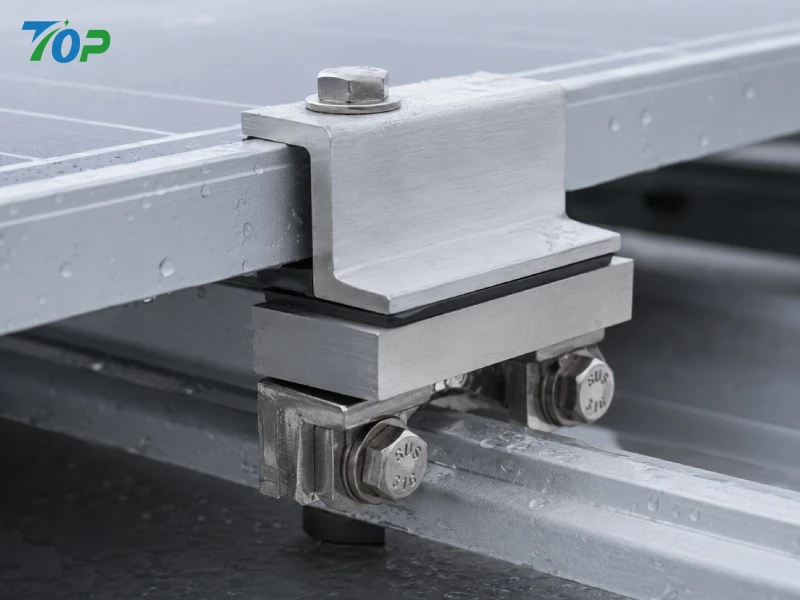

SUS304 vs SUS316 ruostumattomasta teräksestä valmistetut kiinnikkeet

Vaikka kiinnikkeet ovat suhteellisen pieniä komponentteja aurinkosähköasennusjärjestelmässä, ne ovat usein ensimmäinen korroosiovauriokohta.

Pultit, mutterit, puristimet ja aluslevyt ovat jatkuvasti alttiina:

• Sadeveden tunkeutuminen
• Suolasumun kerääntyminen
• Lämpötilan vaihtelut
• Kondensaatiojaksot
• Mekaaninen tärinä

Jos käytetään huonolaatuisia kiinnikkeitä, korroosio voi levitä nopeasti kaikkialle rakenteellisiin liitoskohtiin.

Tästä syystä korkealaatuisissa aurinkokiinnitysjärjestelmissä käytetään yhä enemmän ruostumattomasta teräksestä valmistettuja laitteita.

SUS316 sisältää molybdeeniä, joka parantaa merkittävästi suolapitoisten ympäristöjen aiheuttamaa kloridikorroosionkestävyyttä. Tämä tekee SUS316-kiinnittimistä erityisen tärkeitä C5-luokan aurinkosähköasennuksissa.

Miksi kiinnikkeet ovat usein ensimmäinen vikakohta

Vaikka kiskot ja tukirakenteet pysyisivät ehjinä, huonosti suojatut kiinnikkeet voivat rikkoutua paljon aikaisemmin, koska:

• Langat sitovat kosteutta ja suolakertymiä
• Mekaaninen jännitys kiihdyttää pinnoitteen vaurioitumista
• Sähkökemiallisia reaktioita tapahtuu erilaisten metallien välillä
• Toistuva lämpölaajeneminen löysää suojakerroksia

Yleisiä kiinnikkeisiin liittyviä korroosiovaurioita ovat:

• Langan takavarikko
• Pultti halkeilee
• Puristimen löysäys
• Galvaaninen korroosio kosketuspintojen ympärillä
• Vaikeuksia tulevan huoltopoiston aikana

Ammattimaiset EPC-urakoitsijat määrittelevät siksi yhä useammin:

• SUS304 tai SUS316 kiinnikkeet
• Tarttumista estävä pintakäsittely
• Yhteensopivat metalliparit
• Tarkka vääntömomenttiasennus
• Säänkestävät tiivistyslevyt

C3 vs C4 vs C5 aurinkokiinnitysjärjestelmien vertailu

Oikean korroosionkestävyystason valitseminen on yksi tärkeimmistä teknisistä päätöksistä aurinkosähköjärjestelmien suunnittelussa.

Vaikka kaikki asennusjärjestelmät voivat näyttää visuaalisesti samanlaisilta alkuperäisen asennuksen aikana, niiden pitkän aikavälin suorituskyky voi vaihdella dramaattisesti ympäristön altistumisolosuhteiden mukaan.

Tavalliseen kaupunkien kattoon suunniteltu asennusrakenne voi toimia hyvin C3-ympäristössä, mutta epäonnistua ennenaikaisesti rannikkoympäristössä C5.

C3-, C4- ja C5-aurinkoasennusjärjestelmien erojen ymmärtäminen auttaa EPC-urakoitsijoita, asentajia ja jakelijoita valitsemaan kullekin projektille sopivimman rakenneratkaisun.

C3 aurinkokiinnitysjärjestelmät

C3-ympäristöt on luokiteltu keskikorroosio-olosuhteiksi ISO 12944 -standardien mukaan.

Näihin ympäristöihin kuuluvat tyypillisesti:

• Kaupunkien kaupalliset alueet
• Kevyt teollisuusalueet
• Kohtalaisen kosteuden alueet
• Vähäsaasteiset sisämaan kaupungit

Näissä olosuhteissa tavallinen korroosiosuojaus riittää yleensä pitkäkestoiseen rakenteelliseen kestävyyteen.

Suositeltavat materiaalit C3-aurinkoprojekteihin

• Anodisoidut alumiinikiskot
• SUS304 ruostumattomasta teräksestä valmistetut kiinnikkeet
• Vakiosinkityt teräsrakenteet
• Kohtuullinen sinkkipinnoitteen paksuus

C3-luokan asennusjärjestelmiä käytetään yleisesti:

• Kaupalliset kattojen aurinkosähköasennukset
• Aurinkosähkövarastojärjestelmät
• Kaupunkien tehtaiden katot
• Asuinrakennusten aurinkopaneelit

Asianmukaisissa kunnossapitoolosuhteissa C3-järjestelmät voivat tyypillisesti saavuttaa yli 25 vuoden käyttöiän.

C4 aurinkokiinnitysjärjestelmät

C4-ympäristöt luokitellaan korkean korroosion olosuhteiksi, ja ne ovat yksi nopeimmin kasvavista sovelluskategorioista globaaleilla aurinkosähkömarkkinoilla.

Kun aurinkoenergian käyttö laajenee rannikkokaupunkeihin, teollisuustuotantoalueille, maatalouslaitoksiin ja trooppisille alueille, C4-luokan korroosionestotelinejärjestelmien kysyntä kasvaa edelleen nopeasti.

Verrattuna C3-ympäristöihin, C4-olosuhteisiin liittyy huomattavasti suurempi altistuminen:

• Suolasumu ja kloridikontaminaatio
• Teollisuuden kemialliset epäpuhtaudet
• Korkea ilmankosteus
• Maatalouden ammoniakkipäästöt
• Jatkuva kosteudenpidätys
• Toistuvat lämpötilan vaihtelut

Näissä olosuhteissa tavalliset galvanoidut teräkset tai huonolaatuiset kiinnikkeet voivat kulua paljon odotettua nopeammin.

Suositeltavat sovellukset C4-aurinkoasennusjärjestelmille

• Rannikon teollisuuskatot
• Elintarvikkeiden jalostuslaitokset
• Maatalouden aurinkosähköjärjestelmät
• Kotieläintilojen aurinkoenergiaprojektit
• Trooppiset liikerakennukset
• Korkean kosteuden logistiikkavarastot

Maatalouden aurinkoenergialaitokset ansaitsevat erityistä huomiota, koska karjan ja lannoitteiden ammoniakkipäästöt voivat hyökätä aggressiivisesti metallirakenteisiin. Monissa tapauksissa maatalouskorroosio on jopa tuhoisampaa kuin rannikkosuolasumu.

Tehostetut suojatoimenpiteet C4-ympäristöissä

Luotettavan pitkän aikavälin suorituskyvyn saavuttamiseksi C4-ympäristöissä aurinkosähköasennusjärjestelmät vaativat yleensä päivitettyjä materiaalimäärityksiä ja pintakäsittelyjä.

EPC-urakoitsijoiden kohdalla oikein suunniteltujen C4-järjestelmien valitseminen auttaa vähentämään pitkäaikaisia ​​takuuvaatimuksia ja parantaa merkittävästi projektin pankkikelpoisuutta.

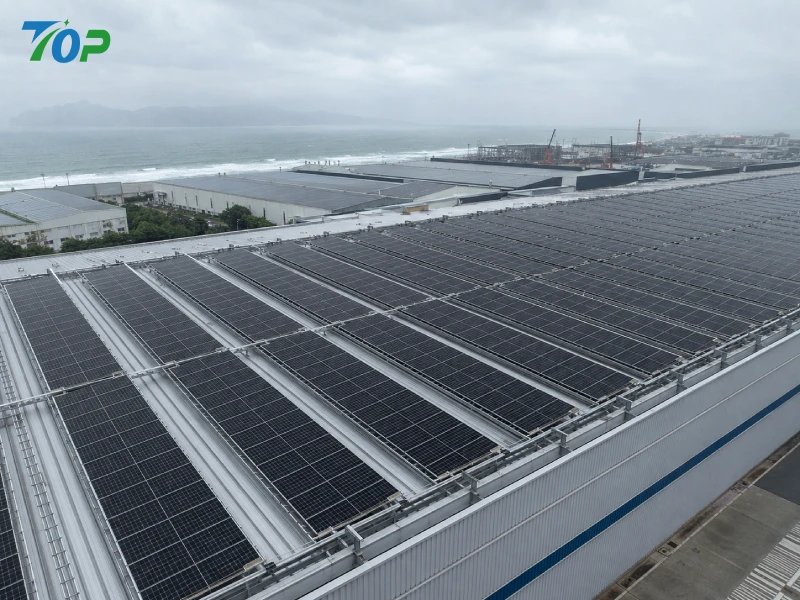

C5 aurinkokiinnitysjärjestelmät

C5 edustaa korkeinta aurinkosähkötekniikassa yleisesti käytettyä ilmakehän korroosioluokkaa.

Näissä ympäristöissä on erittäin aggressiivinen korroosioaltistus, jossa tavalliset aurinkokiinnitysrakenteet voivat rikkoutua nopeasti ilman edistyneitä suojatoimenpiteitä.

Tyypillisiä C5-ympäristöjä ovat:

• Meren offshore-alueet
• Rannikkoalueet jatkuvalla suolasuihkulla
• Kemianteollisuuden laitokset
• Satamat ja laivaterminaalit
• Offshore- kelluvat aurinkojärjestelmät
• Raskaat teolliset rannikkolaitokset

C5-olosuhteissa korroosio ei lopu koskaan täysin, koska ilmassa olevat suolahiukkaset ja kosteus reagoivat jatkuvasti paljaiden metallipintojen kanssa.

Tämä tekee materiaalien valinnasta ja suunnittelusta ehdottoman kriittistä.

Kehittyneet korroosiosuojatekniikat C5-järjestelmille

Tehokkaat C5-aurinkoasennusjärjestelmät yhdistävät tyypillisesti useita suojatekniikoita samanaikaisesti.

• Merikäyttöön tarkoitetut eloksoidut alumiiniseokset
• SUS316 ruostumattomasta teräksestä valmistetut kiinnikkeet
• Raskas kuumasinkitys
• Duplex-pinnoitusjärjestelmät
• Sähkökemiallinen eristyssuunnittelu
• Edistynyt viemäritekniikka
• Suolaspray-sertifioidut pintakäsittelyt

Monet korkealuokkaiset rannikon aurinkokiinnitysjärjestelmät sisältävät myös:

• Piilotetut viemärikanavat
• Läpäisemättömät kattokiinnitysjärjestelmät
• Kosteutta estävän ilmavirran optimointi
• Vähentynyt vedenpidätysgeometria
• UV-kestävät tiivistysrajat

Nämä tekniset yksityiskohdat vähentävät merkittävästi kosteuden ja syövyttävien hiukkasten pitkäaikaista kertymistä rakenteellisten liitoskohtien ympärille.

Miksi merikäyttöiset aurinkopaneelit vaativat korkeampia teknisiä standardeja

Toisin kuin tavalliset kaupalliset katot, meri- ja offshore-ympäristöt aiheuttavat jatkuvan altistumisen ilmassa oleville, runsaasti kloridia sisältäville hiukkasille.

Suolasuihku laskeutuu kiinnitysrakenteille ja houkuttelee kosteutta ilmakehästä luoden jatkuvan sähkökemiallisen korroosioprosessin.

Pienetkin naarmut tai pinnoitevirheet voivat nopeasti laajentua vakaviksi rakenteellisiksi korroosio-ongelmiksi, jos suojaus ei ole riittävä.

Tästä syystä ammattimaiset EPC-urakoitsijat, jotka työskentelevät rannikon laajuisissa hankkeissa, vaativat yhä enemmän:

• Kolmannen osapuolen suolasuihkutestausraportit
• Materiaalin jäljitettävyyssertifikaatti
• SUS316-kiinnittimen tarkistus
• Paksu anodisointidokumentaatio
• TUV-sertifioitu rakenteellisen suorituskyvyn validointi

Vierekkäinen vertailu: C3 vs C4 vs C5 aurinkokiinnitysjärjestelmät

Oikean korroosionkestävyyden tason valitseminen aurinkoprojektillesi

Oikean korroosiosuojaustason valitseminen ei ole vain korkeimman saatavilla olevan spesifikaation valitsemista. Sen sijaan se vaatii tasapainottamista ympäristöolosuhteiden, rakenteellisten vaatimusten, ylläpito-odotusten ja projektitalouden kanssa.

Liiallinen erittely voi nostaa tarpeettomasti hankintakustannuksia, kun taas alimäärittely voi johtaa vakaviin pitkäaikaisiin rakenteellisiin häiriöihin.

Ammattimainen aurinkotekniikka vaatii siksi systemaattisen arviointiprosessin.

Arvioi ympäristöolosuhteet huolellisesti

Ensimmäinen askel on ymmärtää asennuspaikkaa ympäröivät todelliset ilmakehän altistusolosuhteet.

Keskeisiä ympäristötekijöitä ovat:

• Etäisyys rannikosta
• Keskimääräinen vuotuinen kosteustaso
• Altistuminen teollisuuden saasteille
• Suolasumun pitoisuus
• Maatalouden ammoniakkialtistus
• Sademäärä
• UV-säteilyn intensiteetti

Esimerkiksi:

• Kaupunkien sisämaan katot vaativat yleensä C3-suojauksen
• Rannikon kaupalliset tilat vaativat yleensä C4-järjestelmiä
• Meri- ja offshore-projektit vaativat usein C5-tekniikan standardeja

Harkitse tuulikuormia ja rakenteellista rasitusta

Ympäristökorroosio on vain yksi osa pitkän aikavälin rakenteen luotettavuutta.

Aurinkosähköisten asennusjärjestelmien on myös kestettävä:

• Taifuuni tuuli kuormittaa
• Lumen kerääntyminen
• Lämpölaajenemisjaksot
• Mekaaninen tärinä
• Dynaaminen nostopaine

Kun korroosio yhdistyy rakenteelliseen jännitykseen, hajoaminen kiihtyy merkittävästi.

Tästä syystä rannikkoalueet, joilla on voimakkaita kausimyrskyjä, vaativat usein raskaampia galvanoituja aurinkokiinnitysrakenteita ja vahvistettuja kiinnitysjärjestelmiä.

Yhdistä korroosiosuoja projektin elinkaaren tavoitteiden kanssa

Nykyaikaiset aurinkosähköprojektit on tyypillisesti suunniteltu:

• 25 vuoden käyttöikä
• Pitkäaikaiset sähkönostosopimukset
• Vakaat energian tuottoennusteet
• Vähän huoltoa vaativat toimintamallit

Asennusjärjestelmä, joka kokee huomattavan korroosion jo 8–10 vuoden kuluttua, voi vahingoittaa vakavasti kokonaisinvestointimallia.

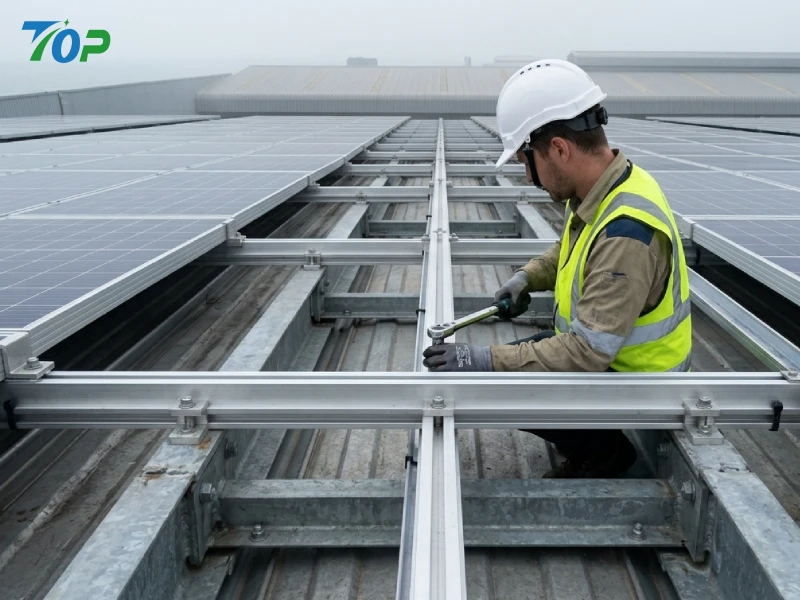

Siksi EPC-urakoitsijat arvioivat yhä enemmän:

• Koko elinkaaren ylläpitokustannukset
• Tulevaisuuden korvaavuus
• Tarkastuksen monimutkaisuus
• Pitkäaikainen vedenpitävä luotettavuus
• Takuuriskille altistuminen

Vältä yleisin hankintavirhe

Yksi yleisimmistä virheistä aurinkoenergian hankinnassa on asennusjärjestelmien valinta pelkästään ennakkohintakilpailun perusteella.

Monet edulliset toimittajat alentavat hintoja:

• Ohuempien sinkkipinnoitteiden käyttö
• Anodisoinnin paksuuden vähentäminen
• Heikkolaatuisten kiinnikkeiden korvaaminen
• Sertifioimattomien teräsmateriaalien käyttö
• Suolasumutestauksen validoinnin ohittaminen

Vaikka nämä kustannussäästöt saattavat aluksi vaikuttaa houkuttelevilta, ne aiheuttavat usein merkittäviä pitkän aikavälin riskejä EPC-urakoitsijoiden ja projektisijoittajille.

Korroosionkestävien aurinkokiinnitysjärjestelmien testausstandardit ja sertifikaatit

Testauksella ja sertifioinnilla on ratkaiseva rooli sen varmistamisessa, kestääkö aurinkokiinnitysjärjestelmä todella pitkäaikaista ympäristöaltistusta.

Koska korroosiovauriot kehittyvät vähitellen useiden vuosien aikana, pelkkä silmämääräinen tarkastus ei riitä arvioimaan tuotteen laatua.

Ammattimaiset EPC-urakoitsijat ja aurinkosähkön jakelijat luottavat siksi vahvasti kansainvälisesti tunnustettuihin testausstandardeihin ja sertifiointijärjestelmiin.

Suolasumutestausstandardit

Suolasumutestaus simuloi pitkäaikaista korroosiolle altistumista aggressiivisissa ympäristöissä.

Yleisimmin käytettyjä standardeja ovat:

• ASTM B117
• ISO 9227

Nämä testit altistavat materiaalit jatkuvalle suolasumuympäristölle satojen tai jopa tuhansien tuntien ajan.

Tulokset auttavat arvioimaan:

• Pinnoitteen kestävyys
• Hapettumiskestävyys
• Pinnan hajoamisnopeus
• Rakenteellisen suojauksen suorituskyky

C4- ja C5-aurinkoasennusjärjestelmissä suolasuihkutestaus on erityisen tärkeää, koska meriympäristöt aiheuttavat jatkuvaa kloridialtistusta.

Miksi materiaalin jäljitettävyys on tärkeää?

Laadukkaat aurinkopaneelien valmistajat tarjoavat täydelliset materiaalin jäljitettävyysasiakirjat:

• Teräksen koostumus
• Alumiiniseoslaadut
• Kiinnitysmateriaalin tarkastus
• Pinnoitteen paksuusraportit
• Mekaanisen lujuuden sertifikaatti

Ilman jäljitettävyyttä EPC-urakoitsijat voivat tietämättään saada huonontuneita materiaaleja, jotka epäonnistuvat ennenaikaisesti todellisissa käyttöolosuhteissa.

Johtopäätös

Kun aurinkosähköprojektit laajenevat edelleen rannikko-, teollisuus-, maatalous- ja meriympäristöihin, korroosionkestävyydestä on tullut yksi tärkeimmistä tekijöistä aurinkojärjestelmän pitkän aikavälin luotettavuudessa.

C3-, C4- ja C5-aurinkoasennusjärjestelmien erojen ymmärtäminen antaa EPC-urakoitsijoiden, aurinkosähköasentajien ja jakelijoiden mahdollisuuden tehdä parempia suunnittelupäätöksiä todellisten ympäristöolosuhteiden ja elinkaaren odotusten perusteella.

Oikein suunniteltu korroosionesto aurinkokiinnitysjärjestelmä tarjoaa paljon enemmän kuin pelkkä rakenteellinen tuki. Se tarjoaa:

• Pitkäaikainen vedenpitävä luotettavuus
• Vähentyneet ylläpitokustannukset
• Parempi asennusturvallisuus
• Pienemmät takuuriskit
• Parempi projektin kannattavuus
• Lisääntynyt asiakastyytyväisyys

Nykyaikaisessa aurinkosähkötekniikassa oikean korroosiosuojastrategian valitseminen ei ole enää valinnaista – se on välttämätöntä kestävän, luotettavan ja tehokkaan aurinkoinfrastruktuurin saavuttamiseksi.

Vaatiipa projektisi kaupallisen C3-kattojärjestelmän, C4-maatalousaurinkorakennelman tai merikäyttöisen C5-aurinkosähköasennusratkaisun, investoimalla sertifioituihin materiaaleihin, laadukkaaseen pintakäsittelyyn ja edistyneeseen tekniseen suunnitteluun saat aina vahvemman pitkän aikavälin arvon kuin alhaisimman ennakkohinnan valitseminen.

Ammattimaisena aurinkopaneelien valmistajana TopFence Solar keskittyy toimittamaan korkean suorituskyvyn korroosionkestäviä aurinkosähköasennusratkaisuja, jotka on suunniteltu vaativiin globaaleihin ympäristöihin.

Edistyneen materiaalivalinnan, tarkan valmistuksen ja tiukan laadunvalvonnan avulla TopFence Solar auttaa EPC-urakoitsijoita, jakelijoita ja projektikehittäjiä rakentamaan aurinkoenergiainfrastruktuuria, joka on suunniteltu pitkäaikaiseen rakenteelliseen luotettavuuteen ja maksimaaliseen toimintatehokkuuteen.
