Oikean aurinkokaton koukun valinta laattatyypin perusteella: Suunnittelulähtöinen opas aurinkoasentajille, EPC-urakoitsijoille ja hankintatiimeille

Miksi aurinkopaneelien kattokoukkujen valinta on kriittinen suunnittelupäätös

Oikean valitseminenaurinkopaneelin kattokoukkuvarten a tiilikaton aurinkokiinnitysjärjestelmäei ole vähäinen laitteistopäätös – se määrittää suoraan rakenteellisen vakauden, vedenpitävyyden, asennuksen tehokkuuden ja omaisuuden pitkän aikavälin luotettavuuden. Kaupallisissa ja teollisissa kattoprojekteissa huonosti sovitettukattokoukku tiilikaton aurinkopaneeliasennukseenvoi johtaa halkeileviin laattoihin, veden sisäänpääsyyn, noston epäonnistumiseen tuulikuormien vaikutuksesta ja kalliisiin korjauksiin, jotka vaikuttavat projektin aikatauluihin ja takuuseen.

Toisin kuin metallikatot tai litteät betonikatot, tiilikattojen geometria, paksuus, hauraus, kuormansiirtokäyttäytyminen ja asennusrajoitukset vaihtelevat merkittävästi. Universaali koukkulähestymistapa on teknisesti puutteellinen. Oikea menetelmä edellyttää koukun geometrian, korkeuden säädettävyyden, pohjalevyn suunnittelun ja materiaalilaadun sovittamista tiettyyn laattatyyppiin ja sen alla olevaan kattorakenteeseen.

Tämä tekninen opas tarjoaa jäsennellyt puitteet oikean valinnalleaurinkopaneelin kattokoukkulaattatyypin perusteella. Se yhdistää kattomekaniikan, rakenteelliset kuormitusnäkökohdat, materiaalin suorituskyvyn ja käytännön asennustodellisuudet. Tavoitteena on tukea suunnittelutiimejä, hankintapäälliköitä ja aurinkoasennusjärjestelmien integraattoreita tekemään datalähtöisiä päätöksiä, jotka vähentävät riskejä ja parantavat projektin kannattavuutta.

1. Miksi aurinkopaneelien kattokoukkujen valinta on rakenteellinen päätös, ei vain komponenttivalinta

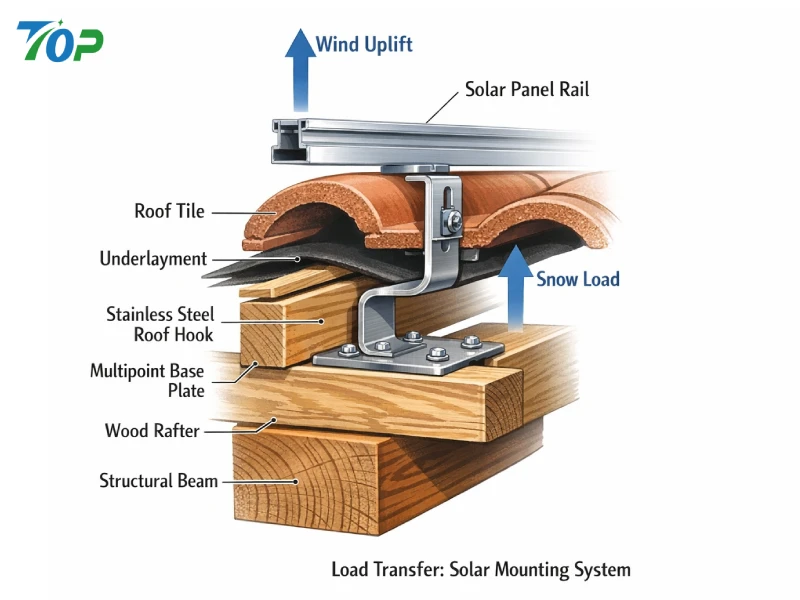

Tiilikatto-aurinkoasennuksessa kattokoukku toimii ensisijaisena rakenteellisena liitäntänä aurinkosähkön asennuskiskon ja rakennuksen kantavien kattopalkkien välillä. Kuormapolku on seuraava:

• Aurinkomoduuli → asennuskisko → kattokoukku → rakenteellinen kattopalkki → rakennusrakenne

Itse laatta oneirakenteellinen kantava elementti. Useimmat savi-, betoni- ja liuskelaatat on suunniteltu ensisijaisesti säänkestävään, ei keskittyneeseen mekaaniseen kuormitukseen. Kun aaurinkokiinnitys tiilikatolleJos järjestelmä on asennettu, koukun on siirrettävä kuormat suoraan kattopalkkiin välttäen samalla liiallista rasitusta ympäröiviin laattoihin.

Teknisestä näkökulmasta koukun on kestettävä:

• Kuollut kuorma (moduulit + kiskot + asennustarvikkeet)
• Tuulen nousu- ja imukuormat
• Lumikuorma (tarvittaessa)
• Lämpölaajenemisjännitykset
• Dynaaminen väsymys yli 25 vuotta

Kansainväliset rakennestandardit, kuten ASCE 7 (American Society of Civil Engineers, 2022), korostavat, että kattojen aurinkosähköjärjestelmät on arvioitava tuulikuormituksen suhteen ottaen huomioon rakennuksen korkeus, altistumisluokka ja paikallinen tuulen nopeus. Siksi kattokoukut on valittava riittävällä kantavuudella ja testatuilla suorituskykytiedoilla.

Näiden rakenteellisten realiteettien huomiotta jättäminen lisää riskiä:

• Laatta halkeilee pistekuormituspitoisuuden vuoksi
• Koukun muodonmuutos noston aikana
• Kiinnittimen ulosveto alimitoista kattopalkeista
• Veden tunkeutuminen väärän laatan välyksen vuoksi

Siksi valitsemalla aruostumattomasta teräksestä valmistettu kattokoukkuKyse ei ole vain korroosionkestävyydestä vaan rakenteellisen yhteensopivuuden varmistamisesta kattojärjestelmän kanssa.

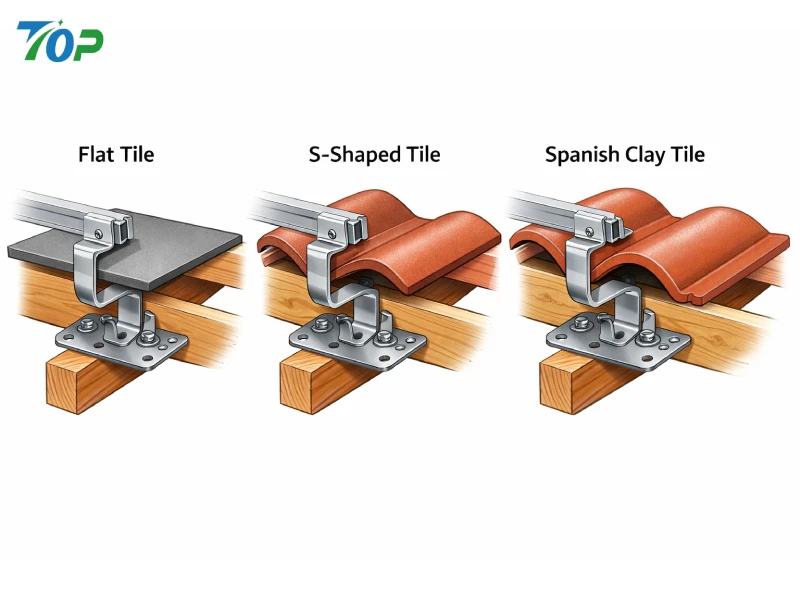

2. Aurinkoenergiaprojekteissa käytettyjen yleisten tiilikattotyyppien ymmärtäminen

Erilaiset laattojen geometriat vaativat pohjimmiltaan erilaisiaaurinkopaneelin kattokoukkukokoonpanot. Alla on tekninen erittely yleisistä tiilikattotyypeistä asuin-, liike- ja kevyen teollisuuden aurinkoprojekteissa.

2.1 Tasainen betonikatto

Litteät betonilaatat ovat laajalti käytössä Euroopassa, Australiassa ja osissa Aasiaa. Niiden paksuus on tyypillisesti 10–15 mm, ja niissä on päällekkäiset lukitusprofiilit.

Rakenteelliset ominaisuudet:

• Suhteellisen korkea puristuslujuus
• Kohtalainen hauraus
• Tasainen pintaprofiili
• Kiinteä pystysuora laattojen väli

sisäänaurinkokiinnitys tasaiselle tiilikatollesovelluksissa suurin suunnitteluhaaste on riittävän välyksen varmistaminen koukun varren ja laatan alapuolen välillä. Jos koukun korkeus ei ole riittävä, laatta lepää suoraan koukun päällä, jolloin syntyy keskittyneitä jännityspisteitä.

Suositeltavat huomiot:

• Säädettävä korkeus kattokoukku
• Leveä pohjalevy kattoankkurointiin
• Laattavälys vähintään 3-5 mm

2.2 Espanjalainen/roomalainen kaareva tiilikatto

Espanjalaisilla tai roomalaisilla laatoilla on aaltomainen profiili, jossa vuorottelevat kuperia ja kovera käyrä. Nämä laatat ovat yleisiä Välimeren ilmastoissa ja korkealuokkaisissa asuinrakennuksissa.

Tekniset haasteet:

• Ei-tasainen kosketuspinta
• Vaihteleva laatan korkeus
• Rajoitettu asennustila käyrien välillä
• Suurempi murtumisriski noston aikana

vartenaurinkokiinnitys espanjalaiseen tiilikattoon, tavallinen litteä koukku ei usein sovellu. Koukussa tulee olla:

• Laajennettu pystysäätöalue
• Kapea olkavarsi, joka sopii kaarevan laatan alle
• Optimoitu sivuttaissiirtymä linjaamaan kattotuolia

Epäonnistuminen kaarevuusgeometriassa johtaa usein väärään istumapaikkaan ja veden reitille altistumiseen.

2.3 Liuskekivikatto

Liuskekivi on luonnonkivikattomateriaali, joka tunnetaan kestävyydestään ja esteettisyydestään, mutta on erittäin hauras pistekuormituksessa.

Tärkeimmät huomiot:

• Matala porausjännityksen toleranssi
• Ohut laatan paksuus
• Korkeat vaihtokustannukset

sisäänaurinkokiinnitys liuskekivikatolleUsein vaaditaan asennuksia, erittäin ohuita koukkuja tai erikoistuneita välähdysjärjestelmiä. Liuskelaattojen väärä nosto voi aiheuttaa näkymättömiä mikromurtumia, jotka myöhemmin leviävät lämpökierron vaikutuksesta.

Koska liuskekivellä on minimaalinen taivutuslujuus, pohjalevyn kohdistuksen on oltava tarkka, jotta vältetään vääntömomentin siirtyminen laatan pintaan.

2.4 Savitiilikatto

Savilaatat ovat kevyitä, mutta erittäin hauraita. Niillä on hyvä säänkestävyys, mutta niiden rakenteellinen sietokyky keskittyneelle kuormitukselle on rajallinen.

Yleisiä riskejätiilikaton aurinkokiinnitysjärjestelmätsavilaattojen käyttö sisältää:

• Halkeilua ylikiristymisestä
• Vettä pääsee sisään, jos laattoja ei ole asennettu oikein
• Epätasainen laattojen etäisyys vaikuttaa koukun sijoitukseen

Säädettäväkattokoukku tiilikatolleVahvistettu alavarsi ja tarkka laattojen välys on välttämätöntä.

2.5 Asfalttipaanu katto (vertailuviite)

Vaikka asfalttipaanu ei ole tiilijärjestelmä, sitä verrataan usein tiilikattoihin. Paanusovelluksessa käytetään tyypillisesti L-jalkoja, joissa on lamellit perinteisten laattakoukkujen sijaan.

Tämä ero on kriittinen. Tiilikattokoukkujen käyttäminen paanujärjestelmissä – tai päinvastoin – vaarantaa vedeneristyksen eheyden ja rikkoo tavallisia asennuskäytäntöjä (International Code Council, 2021).

3. Tekniset ydinkriteerit oikean aurinkopaneelin kattokoukun valinnassa

Kun valitset aaurinkokattokoukun valmistajatai koukkumallien arvioinnissa hankinta- ja suunnittelutiimien tulee arvioida seuraavat viisi teknistä ulottuvuutta.

3.1 Koukun korkeus ja säädettävä alue

Laattojen paksuus ja limityksen korkeus vaihtelevat valmistajien ja alueiden välillä. Ei-säädettävä koukku uhkaa riittämättömän välyksen tai liian suuren rakon vaaraa, mikä vaarantaa kuorman siirron.

Paras käytäntö:

• Säädettävyys pystysuunnassa ≥ 30–50 mm
• Välirako suoran laatan puristumisen estämiseksi
• Yhteensopivuus common rail -järjestelmien kanssa

Säädettävyys parantaa kentän joustavuutta ja vähentää useiden SKU-varastojen tarvetta.

3.2 Pohjalevyn suunnittelu ja kuorman jakautuminen

Pohjalevy ankkuroi koukun kattopalkkiin. Kapea tai ohut pohja lisää kiinnittimen jännityspitoisuutta ja vähentää ulosvetovastusta.

Rakennekiinnitintutkimuksen (American Wood Council, 2018) mukaan poistokapasiteetti riippuu upotussyvyydestä ja puun tiheydestä. Siksi:

• Pohjalevyn paksuus ≥ 4–5 mm ruostumatonta terästä
• Vähintään kaksi rakenteellista kiinnikettä
• Reunaetäisyyden noudattaminen

3.3 Materiaaliluokka ja korroosionkestävyys

Eniten premiumruostumattomasta teräksestä valmistetut kattokoukutkäytä SUS304 tai SUS316.

• SUS304: Soveltuu sisämaan ympäristöihin
• SUS316: Suositellaan rannikkoalueille tai korkean suolapitoisuuden alueille

Korroosio vähentää poikkileikkauksen lujuutta ajan myötä. 25 vuoden suunniteltujen käyttöiän järjestelmien materiaalivalinnan on vastattava ympäristöaltistusluokkaa (ISO 9223).

3.4 Vedenpitävä integrointi

Laattojen nosto saa aikaan aluskatteen väliaikaisen paljastuksen. Virheellinen uudelleenasennus tai vilkkumisen puuttuminen lisää vuotoriskiä.

Paras käytäntö:

• EPDM-tiivistetyynyt
• Yhteensopiva vilkku tarvittaessa
• Laattojen leikkaus liiallisen voiman sijaan

3.5 Yhteensopivuus Rafter Layoutin kanssa

Koukkujen sijoittelua rajoittaa kattoväli, tyypillisesti 400–600 mm. Jos koukun geometria ei salli sivuttaista siirtymää, asennuksesta tulee tehotonta ja rakenteellisesti vaarantunut.

Edistynytaurinkopaneelin kattokoukkumalleissa on sivusuunnassa säädettävyys rakenneosien kohdistamiseksi ilman rasitusta laattoja.

4. Riskianalyysi: Väärän kattokoukun valinnan seuraukset

Epäasiallistatiilikaton aurinkoasennuskomponenttivalikoima kasvaa:

• Asennusaika 15-30 %
• Rikkoutuneiden laattojen aiheuttama materiaalihävikki
• Takuu altistuminen vuotovaatimuksille
• Rakennevastuu tuulenkohotuksen yhteydessä

Tuulen aiheuttamia vikoja on dokumentoitu katolla olevissa aurinkosähköjärjestelmissä, joissa on käytetty riittämättömiä kiinnitysmenetelmiä (Kopp et al., 2012). Vaikka moduulit saavat usein ensisijaisen huomion, kiinnityslaitteistot määräävät usein järjestelmän kestävyyden.

Hankintatiimien osalta asennettujen kokonaiskustannusten on sisällettävä riskinhallinta – ei vain laitteiston yksikköhinta.

5. Kaupallisten hankkeiden strategiset hankinnat

Usean toimipaikan kaupallisiin projekteihin standardointi aaurinkokiinnitys tiilikatolleratkaisu parantaa:

• Varaston valvonta
• Asennuskoulutuksen tehokkuus
• Laadunvarmistuksen johdonmukaisuus
• Pitkän aikavälin huollon ennustettavuus

Standardointi ei kuitenkaan saa ohittaa teknisen yhteensopivuuden. Oikea lähestymistapa on valita valmistaja, joka pystyy:

• Rakenteellisten testiraporttien toimittaminen
• Tarjoaa säädettävät koukut
• Tukee yksilöllisten laattojen geometrioita
• Erän johdonmukaisuuden toimittaminen suurille tilauksille

Suuren volyymin hankintaympäristöissä oikea valintaaurinkokattokoukun valmistajatulee pikemminkin strateginen kumppanuuspäätös kuin kaupallinen osto.

6. Solar Roof Hook Valintamatriisi laattatyypin mukaan

Suunnittelutiimeille, jotka hallitsevat useitatiilikaton aurinkoasennusalueiden välisiä projekteja, jäsennelty vertailutyökalu parantaa merkittävästi päätöksenteon tehokkuutta. Sen sijaan, että valitsisit aaurinkopaneelin kattokoukkuPelkästään ulkonäön tai hinnan perusteella valinnassa on otettava huomioon geometrian yhteensopivuus, kuormansiirtokäyttäytyminen, ympäristöaltistus ja asennustoleranssi.

Alla oleva matriisi tarjoaa käytännöllisen viitekehyksen koukkutyyppien sovittamiseksi kattotiililuokkiin. Lopullisessa teknisessä validoinnissa tulee aina huomioida paikkakohtaiset rakennelaskelmat paikallisten rakennusmääräysten mukaisesti.

Laattojen tyyppi	Suositeltu koukun kokoonpano	Säädettävyysvaatimus	Materiaaliluokka	Asennuksen riskitaso	Tekniset huomautukset
Tasainen betonilaatta	Vakiona säädettävä litteä koukku	Pystysäätö 30-50 mm	SUS304 (sisämaa) / SUS316 (rannikko)	Keskikokoinen	Varmista, että laattojen välys on ≥3 mm puristusjännityksen estämiseksi
Espanjalainen/roomalainen kaareva laatta	Kapeavartinen pidennetty säädettävä koukku	50 mm+ pystysuora alue	SUS304 / SUS316	Korkea	Vaatii kaarevuusyhteensopivan olkavarren ja sivusuunnan
Liuskekivi laatta	Erittäin ohut koukku tai vilkkuva integroitu järjestelmä	Minimaalinen korkeus, tarkka kohdistus	SUS316 suositeltava	Erittäin korkea	Vältä liuskekiven pistekuormitusta; harkitse vilkkuvaa integrointia
Savi laatta	Vahvistettu alavarren säädettävä koukku	30-40 mm	SUS304 / SUS316	Korkea	Estä liiallinen kiristäminen; säilyttää tasaisen laattojen uudelleenistutuksen

Tämä valintamatriisi osoittaa, ettei universaalia ole olemassakattokoukku tiilikatollesovelluksia. Jokaisen kokoonpanon on vastattava laatan geometriaa ja rakenteellista käyttäytymistä.

7. Yksityiskohtaiset tekniset huomiot laattaluokittain

7.1 Tasainen betonitiilikatto: Rakenteellinen vakaus kontrolloidulla välyksellä

Litteät tiilijärjestelmät ovat suhteellisen asentajaystävällisiä verrattuna kaareviin tai liuskekivikattoihin. Väärä koukun korkeuden valinta voi kuitenkin aiheuttaa laatan puristamista tai noston epävakautta.

Tärkeimmät suunnittelun painopistealueet:

• Koukkuvarren paksuus on riittävä kestämään taipumista tuulen noustessa
• Pohjalevyn leveys, joka on yhteensopiva standardin kattovälin (400–600 mm) kanssa
• Vähintään kaksi rakenteellista viiveruuvia koukkua kohti
• ASCE 7:n tuulikuormalaskentavaatimusten mukainen

Kovan tuulen vyöhykkeillä nousuvoimat voivat ylittää 2,0 kPa kattovyöhykeluokituksen mukaan (ASCE, 2022). Siksi kiinnittimien sallitun ulosvetovastuksen tarkistaminen on tärkeää valittaessa aaurinkokiinnitys tasaiselle tiilikatolle.

7.2 Espanjalainen / roomalainen tiilikatto: Kaarevuuden ja kuormansiirron hallinta

Kaarevat laattajärjestelmät ottavat käyttöön epäsymmetriset kuormitusreitit. Koukun tulee muodostaa silta koveran ja kuperan laattapinnan välillä aiheuttamatta jännityskeskittymää.

Kriittiset suunnitteluparametrit:

• Olkavarren kaarevuuden toleranssi
• Sivusuunnassa säädettävyys kattojen kohdistamista varten
• Pidennetty pystykorkeus laattojen harjanteiden poistamiseksi
• Rakennetestaus epäkeskisissä kuormitusolosuhteissa

Koska kaarevilla laatoilla on usein korkeampi murtumisaste asennuksen aikana, valitse säädettäväaurinkopaneelin kattokoukkuvähentää korjauskustannuksia ja lyhentää asennusjaksoja.

7.3 Liuskekivikatto: tarkkuustekniikka ja riskien vähentäminen

Liuskekivikattoasennukset vaativat korkeinta teknistä kurinalaisuutta. Toisin kuin savi tai betoni, liuskekivi ei kestä iskuja tai keskittynyttä vääntömomenttia.

vartenaurinkokiinnitys liuskekivikatollejärjestelmät, harkitse:

• Matalaprofiilinen koukkugeometria
• Esiporausstrategia vedenpitävällä kalvosuojauksella
• Integrointi metallisillalla mahdollisuuksien mukaan
• Korroosionkestävän SUS316:n käyttö takaa pitkän kestävyyden

Liuskekattojen asennusvirheet johtavat usein piileviin vaurioihin – mikrohalkeamiin, jotka leviävät jäätymis-sulamisjaksojen seurauksena (International Code Council, 2021).

7.4 Savitiilikatto: Haurauden ja vääntömomentin hallinta

Savilaatoilla on alhainen vetolujuus ja rajoitettu taivutuskestävyys. Kiinnittimien liiallinen kiristäminen on yksi yleisimmistä murtumissyistä.

Parhaat käytännöt:

• Vääntömomenttiohjatut kiinnitystyökalut
• Tasainen laattojen leikkaus koukun välystä varten
• Jännitystä jakava pohjalevyrakenne
• Silmämääräinen tarkastus laatan uudelleenasennuksen jälkeen

Vahvistetun valitseminenruostumattomasta teräksestä valmistettu kattokoukkuparantaa rakenteellista luotettavuutta savikattojärjestelmissä.

8. Yleiset asennusvirheet, jotka lisäävät projektin riskiä

Kaikki kaupallisettiilikaton aurinkoasennushankkeissa seuraavat toistuvat virheet lisäävät kustannusten ylitystä ja pitkäaikaista vastuuta:

8.1 Yleiskoukun käyttö kaikille laattatyypeille

Yritetään standardoida käyttämällä yhden koukun mallia, mikä johtaa usein kohdistusvirheisiin ja laattojen vaurioitumiseen. Tarvitaan geometriakohtaisia ​​ratkaisuja.

8.2 Tuulikuormitusvyöhykkeen vaihtelun huomioimatta jättäminen

Katon kulmat ja reunat kokevat suurempia nostovoimia. Koukkuvälin tulee kuvastaa vyöhykeluokitusta rakennekoodien mukaisesti.

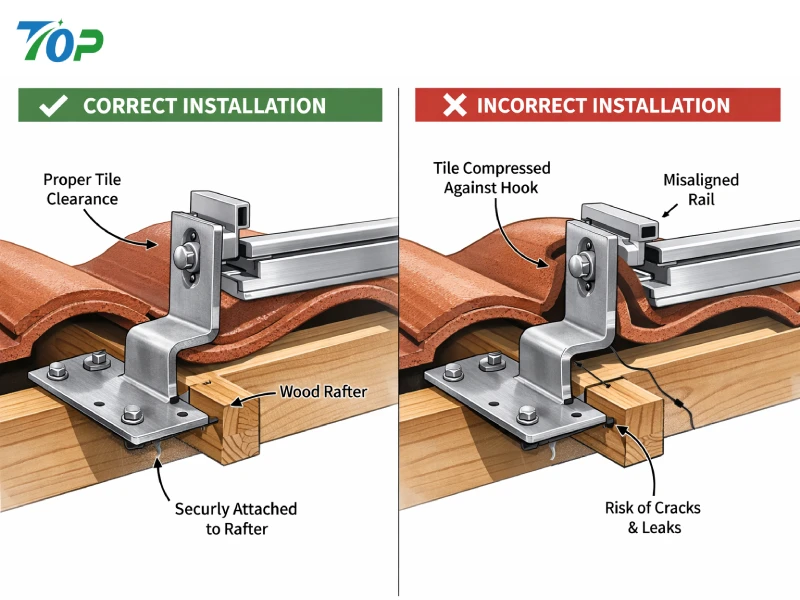

8.3 Riittämätön laattojen välys

Suora tiili-koukkukontakti siirtää kuorman hauraisiin kattomateriaaleihin, mikä lisää murtumisriskiä.

8.4 Riittämätön kiinnityssyvyys

Kiinnittimen ulosvetokyky riippuu upotussyvyydestä ja puun tiheydestä (American Wood Council, 2018). Näiden parametrien aliarvioiminen pienentää järjestelmän turvamarginaaleja.

8.5 Lämpölaajenemisen huomioimatta jättäminen

Ruostumattoman teräksen ja alumiinin asennuskiskot laajenevat eri tahtia. Virheellinen suunnittelu voi aiheuttaa pitkäaikaista rasitusta koukkuliitäntöihin.

9. Asennustehokkuus ja työvoimakustannusten optimointi

Oikean valitseminenaurinkokattokoukun valmistajavoi vaikuttaa merkittävästi asennuksen tehokkuuteen.

Ominaisuudet, jotka parantavat kentän tuottavuutta:

• Valmiiksi kootut säädettävät komponentit
• Selkeä rakennekuormitusdokumentaatio
• Erän johdonmukaisuus suurille hankintatilauksille
• Yhteensopiva kiskoliittymäsuunnittelu

Rakentamisen tuottavuustutkimukset osoittavat, että asennuksen yksinkertaistaminen vähentää työaikaa 10–25 % toistuvissa järjestelmissä (Gould & Joyce, 2014). Suurissa katolla sijaitsevissa aurinkosähköportfolioissa tällaiset säästöt vaikuttavat olennaisesti projektien katteisiin.

10. Teknisen kuorman tarkastus ja dokumentointi

Kaupallisille aurinkokehittäjille ja EPC-urakoitsijoiden dokumentointi on välttämätöntä. Luotettavaaurinkopaneelin kattokoukkutoimittajan tulee toimittaa:

• Mekaanisen kuormituksen testausraportit
• Materiaalitodistukset (SUS304 / SUS316)
• Äärillisten elementtien analyysitiedot (jos saatavilla)
• Korroosionkestävyysluokitus
• Laadunvalvonnan jäljitettävyysasiakirjat

Tuulikuormitustestaustutkimus (Kopp et al., 2012) osoittaa, että kiinnikkeiden eheys on usein kattojärjestelmän suorituskykyä rajoittava tekijä. Siksi koukun valinta on vahvistettava mekaanisilla todisteilla eikä oletuksilla.

11. Kustannus-hyötyanalyysi: yksikköhinnan yli

Hankintapäätöksissä tulee ottaa huomioon elinkaariarvo mieluummin kuin alkuperäiset yksikkökustannukset. Halvempi hintakattokoukku tiilikatollejosta puuttuu säädettävyys tai rakenteellinen sertifiointi voi johtaa:

• Korkeammat laattojen vaihtokustannukset
• Pidennetty asennusaika
• Vakuutuskiistat sääilmiöiden jälkeen
• Vähentynyt pitkän aikavälin luotettavuus

Kokonaiskustannuksiin perustuva lähestymistapa sisältää:

• Materiaalikustannukset
• Työvoimakustannukset
• Riskinhallintakustannukset
• Takuu altistuminen
• Huollon ennustettavuus

Kokonaisvaltaisesti arvioituna, suunniteltu säädettäväksiaurinkopaneelin kattokoukkujärjestelmät tuottavat usein paremman sijoitetun pääoman tuoton suurissa kaupallisissa salkuissa.

12. Oikean aurinkopaneelin kattokoukun valmistajan valitseminen suuriin projekteihin

Kaupallisessa ja portfoliopohjaisessa kattoaurinkokehityksessä valitaan aaurinkokattokoukun valmistajaon strateginen suunnittelu- ja riskienhallintapäätös. Valmistajan suunnittelukyky, tuotannon valvonta ja dokumentaation läpinäkyvyys vaikuttavat suoraan asennuksen tehokkuuteen, rakenteelliseen luotettavuuteen ja omaisuuden pitkän aikavälin suorituskykyyn.

Hinnan ja toimitusajan arvioinnin lisäksi hankinta- ja suunnittelutiimien tulee arvioida seuraavat mitat hankittaessaaurinkopaneelin kattokoukkujärjestelmät tiilikaton aurinkoasennusprojekteihin.

12.1 Tekniset valmiudet ja rakenteen validointi

Pätevän valmistajan tulee toimittaa mekaaniset validointitiedot, jotka osoittavat kantokyvyn simuloiduissa tuulen nousu- ja alaspaineolosuhteissa.

Tärkeimmät pyydetyt asiakirjat:

• Staattisen kuormituksen testiraportit
• Materiaalin vetolujuussertifikaatti
• Elementtianalyysin (FEA) dokumentaatio
• Kiinnikkeiden yhteensopivuuden tarkistus
• Korroosionkestävyysluokitus ISO 9223:n mukaan

Kiinnitysjärjestelmät ovat usein heikoin lenkki katolla olevissa aurinkosähköasennuksissa. Tuulitekniikan tutkimus vahvistaa, että kattoon asennettavat järjestelmät on arvioitava integroituina rakennekokonaisuuksina eikä eristettyinä komponentteina (Kopp et al., 2012). Toimittaja, joka ei pysty toimittamaan dokumentoitua testitodistetta, aiheuttaa vältettävissä olevan projektiriskin.

12.2 Materiaalin laatu ja jäljitettävyys

Suurin suorituskykyruostumattomasta teräksestä valmistetut kattokoukuton valmistettu ruostumattomasta teräksestä SUS304 tai SUS316. Pelkkä materiaalilaatu ei kuitenkaan riitä; jäljitettävyys ja johdonmukaisuus ovat yhtä tärkeitä.

Portfoliotason hankinnoissa laadunvalvontajärjestelmien tulisi sisältää:

• Erätason materiaalisertifiointi
• Mittojen toleranssitarkastus
• Pintakäsittelyn yhdenmukaisuuden tarkastukset
• Hitsauksen eheyden tarkastus (tarvittaessa)

Korroosio pienentää tehollista poikkipinta-alaa ja rakenteellista lujuutta ajan myötä. Rannikolla tai korkean kosteuden alueilla SUS316:ta suositellaan tyypillisesti 25 vuoden suunnittelun kestävyyden säilyttämiseksi.

12.3 Säädettävyys ja SKU-optimointi

Valmistajat, jotka tarjoavat modulaarisia säädettäviä koukkumalleja, vähentävät varaston monimutkaisuutta. Sen sijaan, että varastoisit useita kiinteäkorkuisia malleja, säädettäväkattokoukku tiilikatollejärjestelmät voivat kattaa litteät, savi- ja kohtalaisen kaarevat laatat.

Tämä joustavuus parantaa:

• Varaston tehokkuus
• Asennuksen mukautuvuus
• Alennettu kenttämuutoksia
• Nopeammat hankintasyklit

Elinkaarikustannusten näkökulmasta mukautuvat koukkujärjestelmät tarjoavat usein korkeamman arvon pitkällä aikavälillä verrattuna edullisiin kiinteän geometrian vaihtoehtoihin.

12.4 Tuotantokapasiteetti ja toimitusten vakaus

Suuret kaupalliset aurinkoenergiaportfoliot edellyttävät yhdenmukaisia ​​toimitusaikatauluja. Asennuslaitteiston toimitushäiriöt voivat viivyttää asennustyötä ja vaikuttaa käyttöönottoaikatauluihin.

Luotettavaaurinkokiinnitys tiilikatolletoimittajan tulee osoittaa:

• Skaalautuvat tuotantolinjat
• Läpimenoajan läpinäkyvyys
• Vientilogistiikkavalmiuksia
• Tasainen mittojen toistettavuus

Johdonmukaisuus on erityisen tärkeää, koska mittojen vaihtelu koukun korkeudessa tai pohjalevyn kohdistuksessa voi aiheuttaa kiskon kohdistusvirheitä pitkillä kattojänteillä.

13. Kaupallisten asennusten suunnitteluyhteistyömalli

Kaupallisten ja useiden rakennusten kattoportfolioissa yhteistyö asentajan jaaurinkokattokoukun valmistajatulee tehdä ennen materiaaliluettelon viimeistelyä.

Optimoitu työnkulku sisältää yleensä:

1. Katon rakennedokumenttien tarkistus
2. Laattojen tyypin tunnistaminen ja paksuuden mittaus
3. Tuuli- ja lumikuormalaskenta paikallisten koodien mukaan
4. Koukkuvälin layout suunnittelu
5. Rakennekiinnikkeiden erittely
6. Prototyypin validointi (tarvittaessa)

Näiden vaiheiden integrointi esirakennuksen aikana vähentää muutostilauksia ja kenttäsäätöjä. ASCE 7:n (2022) mukaan kattojärjestelmien tulee ottaa huomioon vyöhykekohtaiset tuulen nousupaineet. Suunnittelupanos kiinnitysvaiheessa varmistaa vaatimustenmukaisuuden ja parantaa rakenteellista joustavuutta.

14. Pitkän aikavälin suorituskykyä koskevat näkökohdat tiilikatto-aurinkopaneeliasennuksessa

Arvioitaessaaurinkopaneelin kattokoukkupitkäaikainen luotettavuus on yhtä tärkeä kuin alkuasennuksen suorituskyky.

14.1 Lämpölaajeneminen ja väsyminen

Aurinkokiinnityskiskot ovat tyypillisesti alumiinia, kun taas koukut ovat ruostumatonta terästä. Materiaalien välinen differentiaalinen laajeneminen aiheuttaa syklistä jännitystä liitoskohdissa. 25 vuoden käyttöiän aikana väsymiskestävyydestä tulee tärkeä.

14.2 Korroosio-ympäristöluokitus

ISO 9223 luokittelee ilmakehän syövyttävyystasot. Rannikkoympäristöt (C4-C5-luokat) vaativat paremmin korroosionkestävyyttä. Tällaisissa tapauksissa suositellaan SUS316:ta pistekorroosion estämiseksi.

14.3 Kunnossapidon käytettävyys

Koukkujen tulisi mahdollistaa tarkastuspääsy ilman moduulin täyttä irrottamista. Tehokas kunnossapitosuunnittelu parantaa pitkän aikavälin toiminnan vakautta.

15. Usein kysyttyjä kysymyksiä aurinkokattokoukuista

15.1 Voiko yksi aurinkokattokoukku sopia kaikkiin tiilityyppeihin?

Ei. Laattojen geometria vaihtelee huomattavasti. Säädettävät mallit voivat kattaa useita laattaluokkia, mutta liuskekivi ja erittäin kaarevat espanjalaiset laatat vaativat usein erikoiskokoonpanoja.

15.2 Kuinka mittaan laatan korkeuden ennen koukun valintaa?

Mittaa laatan kokonaispaksuus ja limityksen korkeus. Varmista, että valittu koukun korkeus tarjoaa riittävän välyksen puristamatta laatan pintaa.

15.3 Mikä materiaali on paras rannikon tiilikaton aurinkoasennukseen?

SUS316 ruostumatonta terästä suositellaan korkean suolapitoisuuden tai meriympäristöihin paremman korroosionkestävyyden vuoksi.

15.4 Kuinka monta kattokoukkua tarvitaan kilowattia kohden?

Koukun määrä riippuu tuulivyöhykkeen luokittelusta, moduulin koosta ja kiskon jännevälistä. Rakennelaskelmien tulee noudattaa ASCE 7 -kuormituskriteerejä.

15.5 Vaativatko aurinkopaneelin kattokoukut välkkymistä?

Joissakin tiilikattojärjestelmissä suositellaan tiiviste- tai vesitiiviskalvointegrointia pitkäaikaisen vuotojen ehkäisyn parantamiseksi.

15.6 Mikä aiheuttaa laattojen halkeilua asennuksen aikana?

Yleisiä syitä ovat riittämätön välys, ylikiristys, väärä nostotekniikka ja epätasainen kuorman jakautuminen.

15.7 Miten asennusaikaa voidaan lyhentää?

Säädettävien esiasennettujen koukkujen ja standardoitujen kiskoliitäntöjen käyttö parantaa merkittävästi asennuksen tehokkuutta.

16. Strateginen päätelmä: Suunnittelutarkkuusohjaa projektin kannattavuutta

Oikean valintaaurinkopaneelin kattokoukkuvarten atiilikaton aurinkokiinnitysjärjestelmäon moniulotteinen suunnittelupäätös. Laattojen geometria, kuormansiirtokäyttäytyminen, korroosioympäristö ja asennuksen työnkulku on arvioitava yhdessä.

Kaupallisen mittakaavan projekteissa kiinnitysjärjestelmä määrittää:

• Rakenteellinen vaatimustenmukaisuus
• Asennuksen tuottavuus
• Takuu altistuminen
• Elinkaarihuoltokustannukset
• Portfoliotason luotettavuus

Hyvin suunniteltu säädettäväkattokoukku tiilikatollesovellukset vähentää kentän epävarmuutta, parantaa kuorman jakautumista ja parantaa vedenpitävyyttä. Dokumentoidun rakenteellisen validoinnin ja tuotannon johdonmukaisuuden tukena tällaiset järjestelmät tarjoavat pitkän aikavälin vakautta ja mitattavissa olevia kustannusetuja.

Suunnittelutarkkuus kiinnitystasolla näkyy suoraan projektien parantuneina marginaaleina ja pienentyneenä toimintariskinä. Asentajille, EPC-urakoitsijoille ja hankintatiimeille, jotka hallitsevat tiilikatto-aurinkosalkkuja, valitse oikeaaurinkokattokoukun valmistajaei ole vain hankintapäätös – se on rakenteellinen strategia.

Viitteet

• American Society of Civil Engineers. (2022).Rakennusten ja muiden rakenteiden suunnittelukuormat ja niihin liittyvät kriteerit (ASCE/SEI 7-22). ASCE.
• American Wood Council. (2018).Puurakentamisen kansallinen suunnitteluspesifikaatio (NDS). American Wood Council.
• Kansainvälinen standardointijärjestö. (2012).ISO 9223: Metallien ja metalliseosten korroosio — Ilmakehän syövyttävyys — Luokitus. ISO.
• Kansainvälinen koodineuvosto. (2021).Kansainvälinen asuinkoodi (IRC). ICC.
• Kopp, G. A., Farquhar, S. ja Morrison, M. (2012). Tuulen kuormitus kattojen aurinkopaneeleihin.Journal of Wind Engineering and Industrial Aerodynamics, 111, 100–111.
