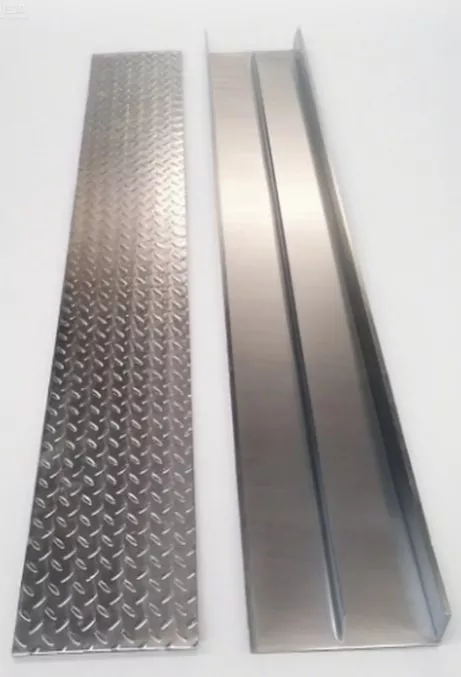

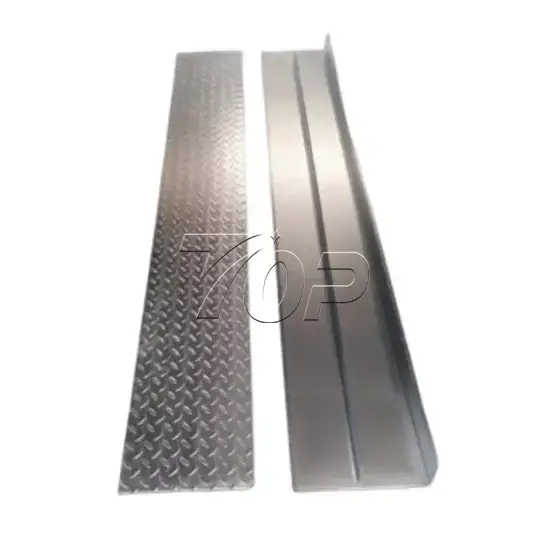

Aurinkopaneelien kaapelihyllyn hallintajärjestelmä

Topfencesolarin suunnitteleman aurinkopaneelin kaapelihyllyn hallintajärjestelmän Compose-osat ovat suosittuja markkinoilla.

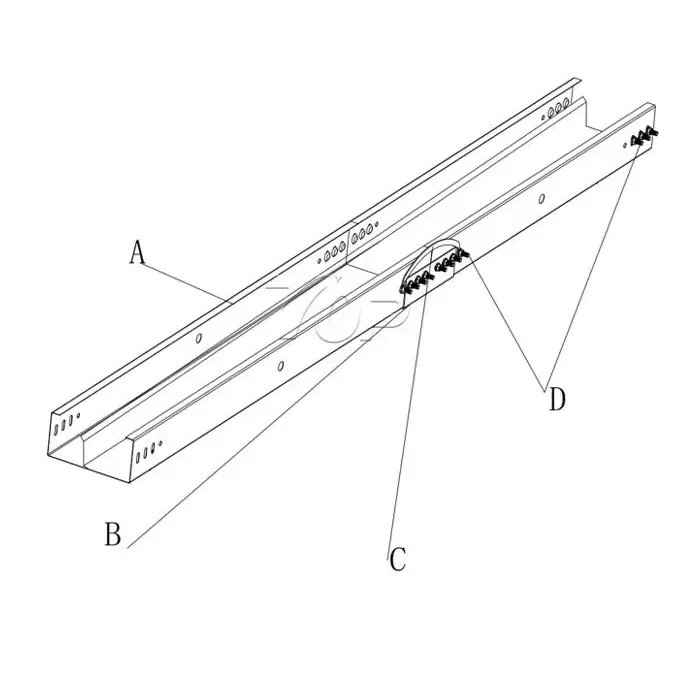

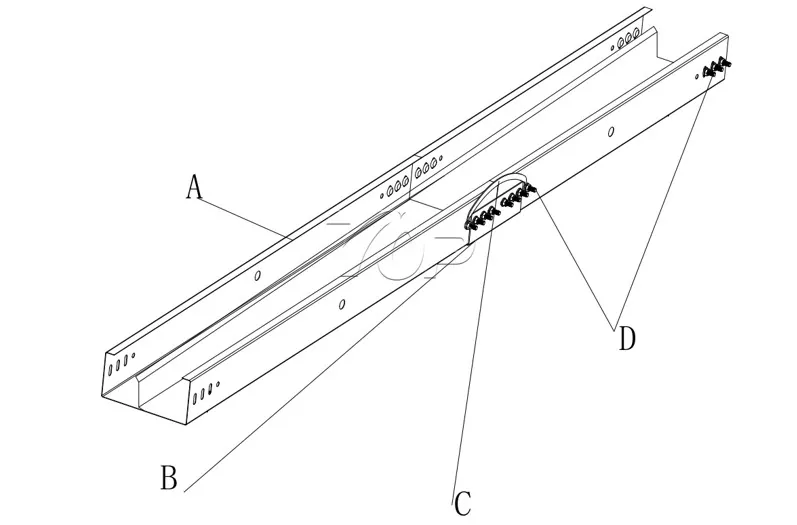

V: Kaksipaikkaisen kaapelihyllyn päärunko kuviosuojuksilla

B: Liittimet kiinnitetty ruuveilla

C: Maadoitusjohto estää sähköiskun

D: Ruuvit kaapelihyllyjen kiinnittämiseen kappale kerrallaan

Materiaali: Galvanoitu teräs

Mitat:

Lisää vaihtoehtoja voidaan mukauttaa.

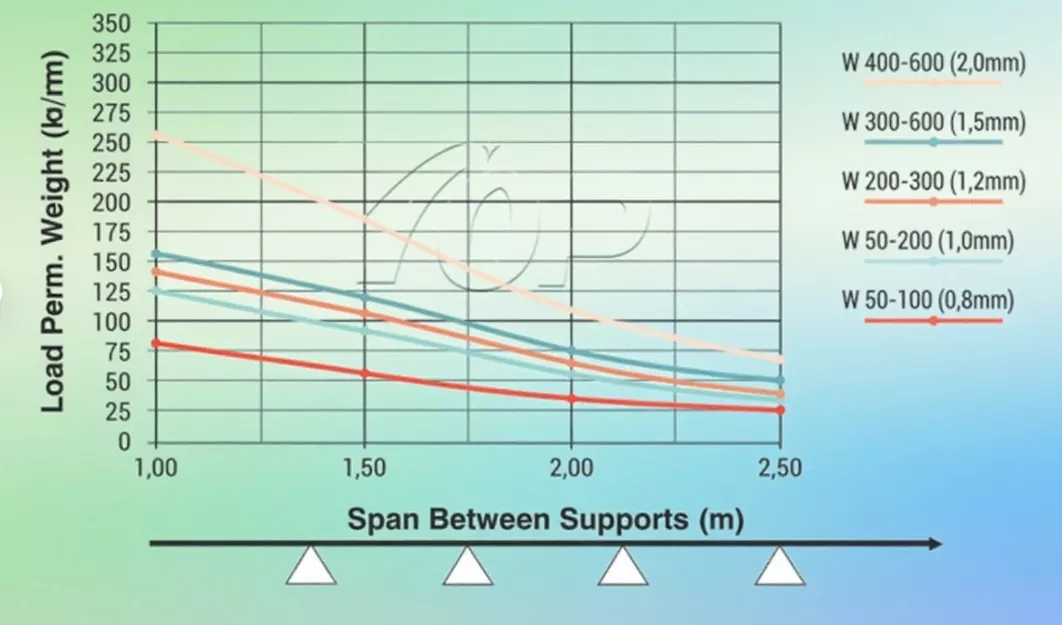

Täältä näet viittauksen alla olevaan lataustilanteeseen perustuvaan testipäivätuloksemme.

Tehtävä:

Se sijoittaa keskitetysti suuren määrän aurinkosähköryhmien välisiä kaapeleita sekä kaapeleita, jotka johtavat inverttereihin ja yhdistäjiin, ja hallitsee niitä keskitetysti, mikä estää mekaaniset vauriot ja UV-ikääntymisen sekä varmistaa siistin ja turvallisen johdotuksen.

Parametrit

Kuinka käyttää sitä?

Aseta kaapelihyllyn osa tuen päälle ja kiinnitä se erityisillä liitäntälevyillä ja pulteilla varmistaaksesi sähkön jatkuvuuden (muodostaen luotettavan maadoitusreitin).

Tuotantolinjan käsittely:

Lisätietoa materiaaleista:

Galvanoidun teräksen aurinkokaapeleiden hallintatuotteiden suojaus

Galvanoidun metallilevyn tiedetään olevan erityisen herkkä happamien materiaalien vaikutuksille, saastuneelle ilmalle, vedelle ja tietyn nopeuden ylittävälle suhteelliselle kosteudelle.

Galvanoidun metallilevyn käyttöikään vaikuttaa erityisesti teollisuusalueilla, joilla ilma on tiheästi saastunutta.

Ilman saasteiden tärkein elementti on rikkidioksidi.

C + H + S + O2 → CO2 + H20 + SO2

SO₂ + 1/2 O₂ → SO3

SO2 + H20 → H2SO3

SO3 + H20 → H2SO4

Pinotun metallilevyn suojaamiseksi on kuitenkin noudatettava tarkasti seuraavia ehtoja.

· Metallia ei saa koskaan varastoida vettä sisältävään tilaan, jossa on korkea kosteus.

· Tilaa tulee olla riittävästi jatkuvalle ilmankierrolle.

· Varastointipaikkojen lämpötilaerojen tulee olla 5-10 °C.

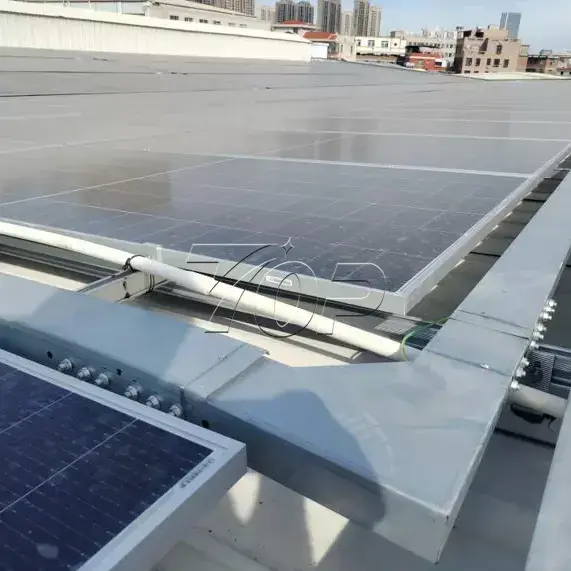

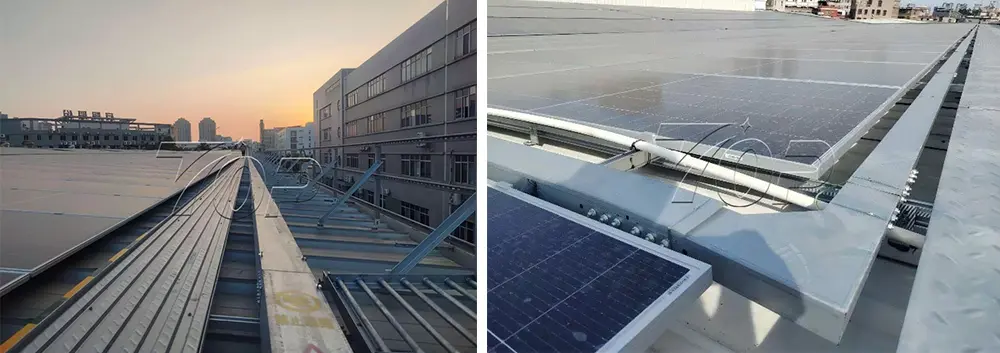

Lisää sovellustapauksia erilaisille kaapelihyllyille.
