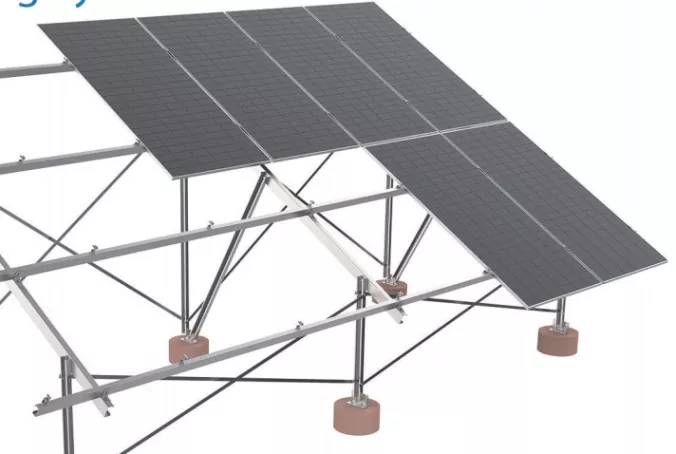

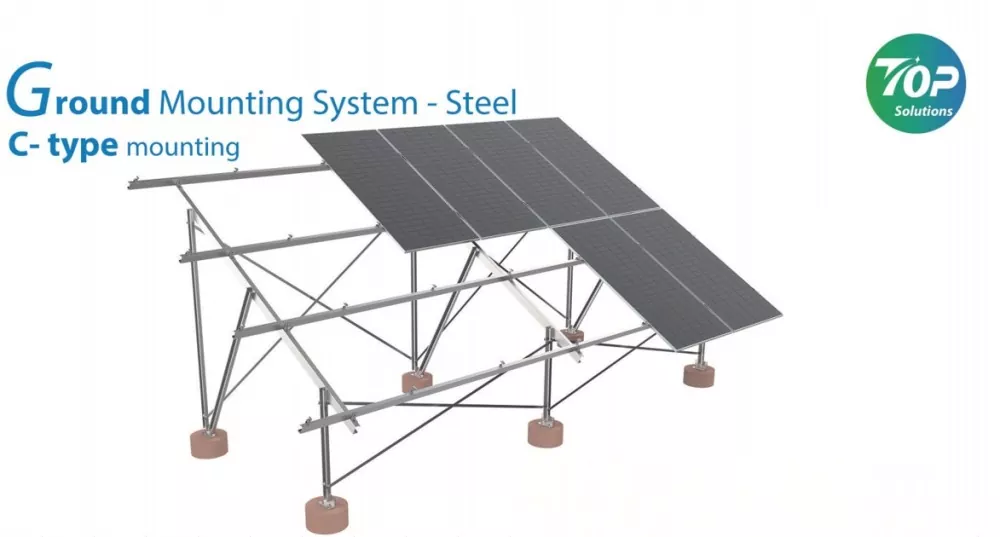

Aurinkopaneelin maahan asennettava teline

Jos haluat hankkia erittäin vahvan ja kevyen aurinkopaneelitelineen maajärjestelmääsi, voit ottaa yhteyttä Topfencesolariin ja antaa meidän olla tämän C-muotoisen aurinkopaneelin maahan asennettavan telineen toimittaja.

Tämä korkealaatuinen maa-asennusjärjestelmä vähentää koko tukijärjestelmän painoa aurinkopaneelit mukaan lukien ja varmistaa samalla riittävän kantokyvyn. Sen kevyempiä kiinnikkeitä on erittäin kätevä kuljettaa mukana kuljetuksen ja asennuksen aikana. Toinen hyvä edistysaskel on se, että se vähentää perustuksen kantavuusvaatimuksia.

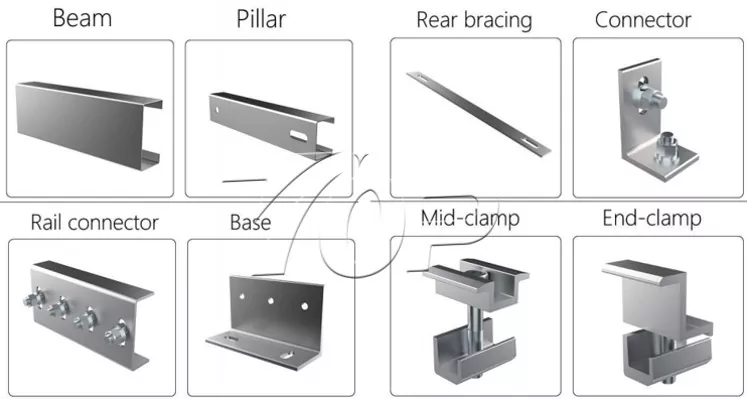

Komponentit:

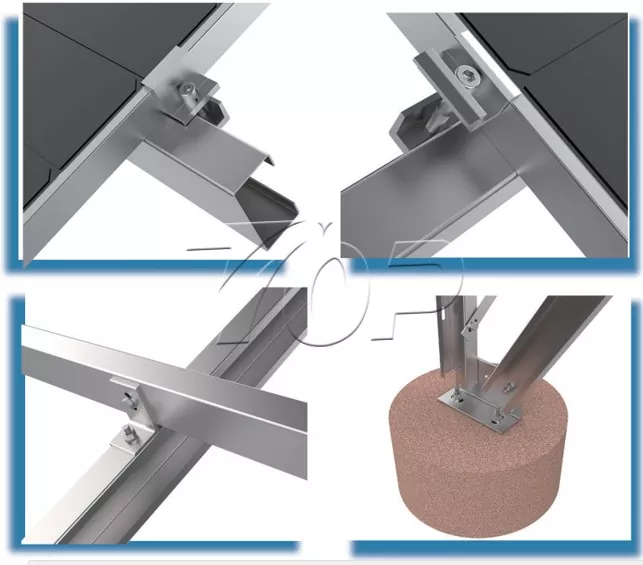

Rakenneliitososan tiedot

Asennusvaiheet:

1 Asennuksen valmistelu

Kohteen tarkastus: Tarkista maan tasaisuus ja maaperän tyyppi (ankkuriruuveja tai betoniperustuksia suositellaan).

2 Asennusmenettely

Pohjan kiinnitys:

Jos käytät betonialustaa: kaada betonipilarit, joiden syvyys on vähintään 80 cm, ja aseta tukijalustapultit paikalleen.

Jos käytät ankkuriruuveja (suositus): Ruuvaa ruuvit maahan suunnittelusyvyydelle (yleensä 1,2-2m).

Tukikokoonpano:

Kiinnitä C-muotoinen teräspilari pystysuoraan perustukseen ja kiristä se pulteilla.

Asenna poikittaiset tukipalkit ja diagonaaliset kannattimet varmistaaksesi, että aurinkopaneelin maadoitustelinerakenne on vaakasuorassa (kalibroi vaakasuoralla).

Asenna aurinkopaneelit:

Aurinkopaneelit asetetaan palkkiin ja kiinnitetään alumiiniseoksella olevalla kiristyskiinnikkeellä tasaisen etäisyyden varmistamiseksi (suositeltu etäisyys ≥10 cm lämmönpoistoa varten).

Edut:

Erittäin luja materiaali: Kuumasinkitty teräs (HDG) tai anodisoitu alumiini tarjoaa erinomaisen korroosionkestävyyden ja rakenteellisen lujuuden yli 25 vuoden käyttöiällä.

Modulaarinen rakenne: Aurinkopaneelin maahan kiinnitettävä teline tukee nopeaa kokoonpanoa ja säätöä, ja se on yhteensopiva useiden aurinkopaneelikokojen kanssa.

Tuulenkestävyys: Optimoidun maahan asennettavan aurinkotelineen rakennesuunnittelun ja perustusten kiinnityksen ansiosta se kestää yli 60 m/s tuulen nopeutta, mikä sopii korkean tuulenpainealueille.

Joustava asennuskulma: Tukee kiinteää kallistuskulmaa (15°-60°) tai kausittaista kulman säätöä sähköntuotannon tehokkuuden maksimoimiseksi.

Vähäinen huolto: ei tarvetta betonialustalle, vähentää rakennusten saastumista, alhaiset ylläpitokustannukset.
