Alumiininen kaapelihylly

Jos haluat löytää ammattimaisen alumiinikaapelihyllyn valmistajan tai haluat aloittaa uuden aurinkoprojektin kokonaisratkaisuilla, ota yhteyttä Topfencesolariin ja anna meidän tulla pitkäaikaiseksi kumppaniksesi!

Kaapelinhallinta on usein kriittinen järjestelmän pitkäikäisyyden kannalta. Aurinkokaapelit kuljettavat korkeajännitteistä tasavirtaa ja ovat alttiina äärimmäisille sääolosuhteille vuosikymmeniä.

Kaapeleiden jättäminen kattopinnalle on turvallisuusriski. Topfencesolar-merkkinen Solar Aluminium Cable Tray tarjoaa oman valtatien aurinkokaapeleiden johdotukseen.

Fyysinen suojaus:Lokero estää terävien katon reunojen aiheuttamat vauriot ja pitää aurinkojärjestelmän toimintakuntoisena.

Lämmön hajoaminen:Reiälliset kaapelihyllyt, joissa on hyvä ilmanvaihto kaapeleille. Tämä erityinen muotoilu voisi vähentää tehokkaasti vastusta ja lämmön kertymistä.

Suunniteltu aurinkokaapeleihin

Aurinkoenergiakaapelit ovat ainutlaatuisia kaksoiseristetyillä ja paksummilla. Ne vaativat tukijärjestelmän, joka kunnioittaa niiden taivutussädettä ja painoa.

Viittaa kaapelihyllyjen materiaaleihin, galvanoituun teräkseen, joka toimii raskaana jäähdytyselementtinä, ja alumiini on ihanteellinen materiaali aurinkoenergialle.

Korroosionkestävä: Luo luonnollisesti suojaavan oksidikerroksen, joka on täydellinen ulkokäyttöön.

Kevyt: Vähentää kattorakenteen staattista kuormitusta.

Ei-magneettinen: Minimoi magneettisen induktion aiheuttaman tehohäviön korkeavirtasovelluksissa.

Saatavilla olevat kaapelihyllytyypit

Tarjoamme kolme erillistä kokoonpanoa, jotka sopivat sinun asennusympäristöösi:

1. Tikkaiden tyyppinen kaapeliteline

Sopii pitkille jänteille ja raskaille syöttökaapeleille.

Ominaisuus: Avoimet portaat tarjoavat maksimaalisen ilmavirran suurvahvistinkaapeleiden jäähdyttämiseen.

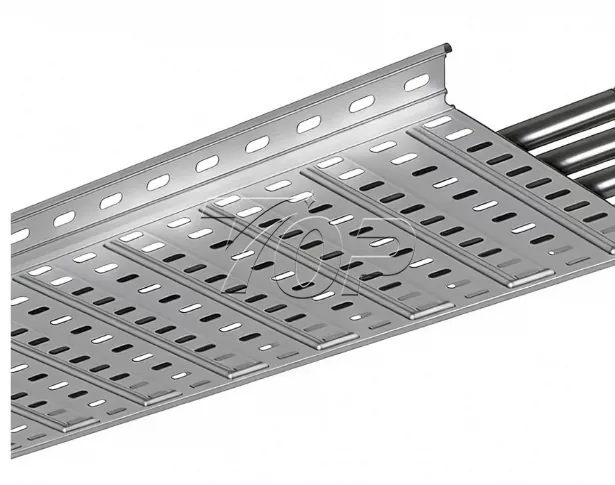

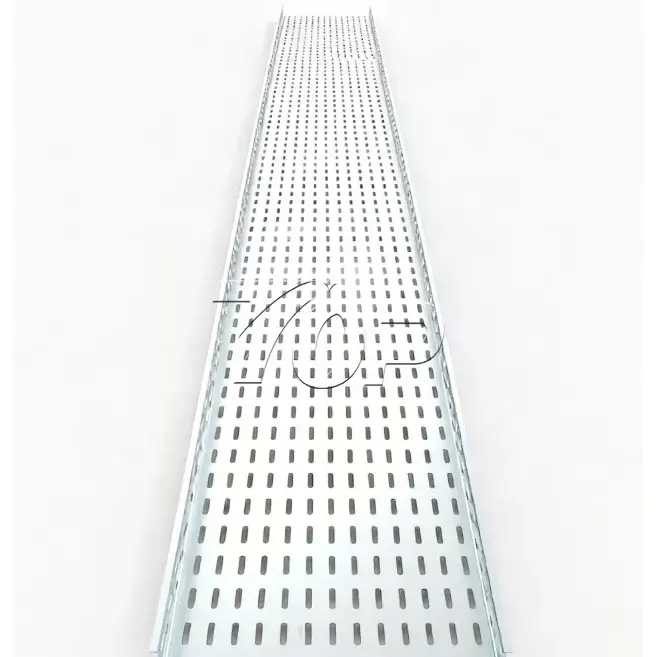

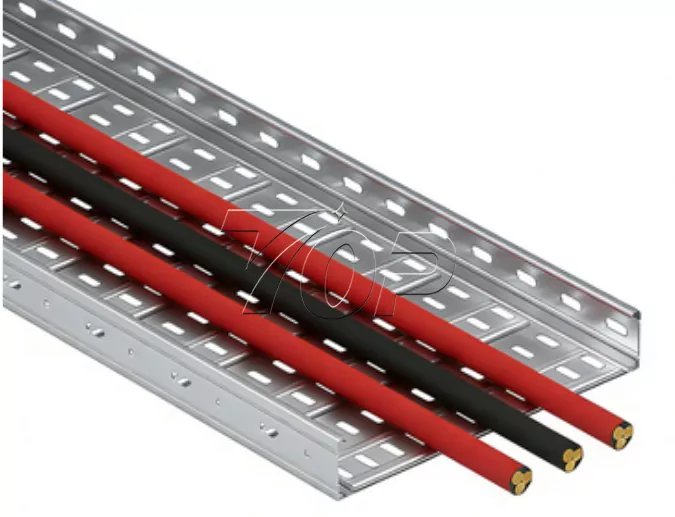

2. Rei'itetty kaapelihylly

Käyttökohteet: Kaupalliset katot, jotka vaativat pohjan suojauksen.

Etu: Sen tuuletetut pohjaraot mahdollistavat vedenpoiston ja suojaavat kaapeleita epätasaisilta kattopinnoilta.

3. Lankaverkkokaapeliteline

Suunniteltu erityisesti monimutkaiseen reitittämiseen, jossa on useita käännöksiä ja pudotuksia.

Ominaisuus: Erittäin joustava; voidaan leikata ja taivuttaa paikan päällä esteiden navigoimiseksi helposti.

Kuinka kaapelihyllyt toimivat?

Sen sijaan, että kaapeleita levitettäisiin katon pinnan poikki, tarjotin kattaa kiinnityspisteiden välisen etäisyyden.

Se siirtää kaapeleiden painon hyllyrakenteeseen tai kattokiinnikkeisiin pitäen johdot ylhäällä. Tämä estää kaapeleita jäämästä vesilammikoihin sadekuurojen aikana ja pitää ne järjestyksessä, jotta huoltotiimit voivat jäljittää piirin helposti myöhemmin.

Kuinka asentaa kaapelihyllyt?

Asennus on yksinkertaista, helppoa ja nopeaa Topfencesolar-tarkkojen mallien ansiosta. Tässä on kattoalumiinijärjestelmän yleinen työnkulku:

Vaihe 1:Kartoita reitti. Älä vain aloita poraamista. Suunnittele reitti taulukosta invertteriin. Vältä paneelien varjostamista itse alustalla!

Vaihe 2:Asenna kiinnikkeet. Sinun täytyy nostaa lokero katolta. Kiinnitä asennusjalat tai liitä alusta suoraan aurinkokiskoihin.

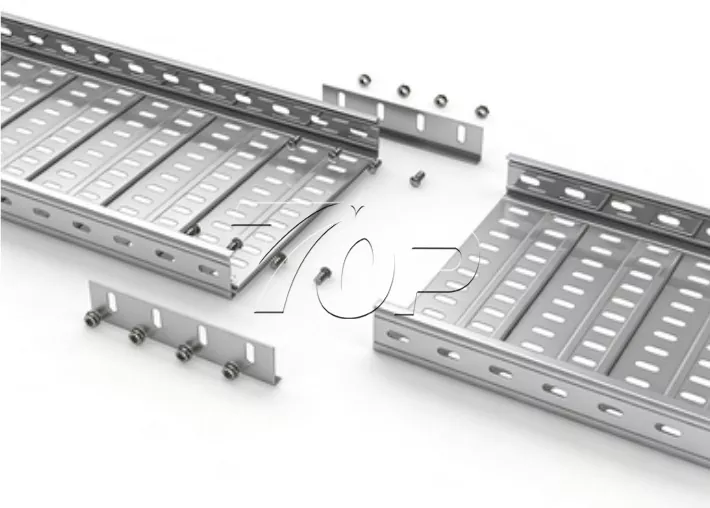

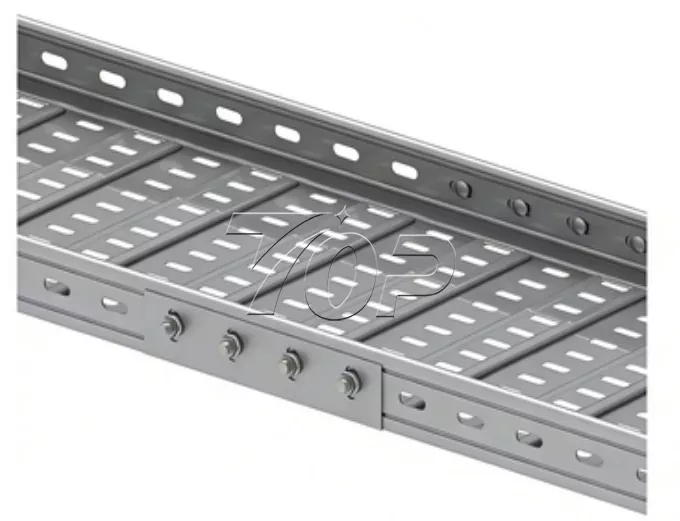

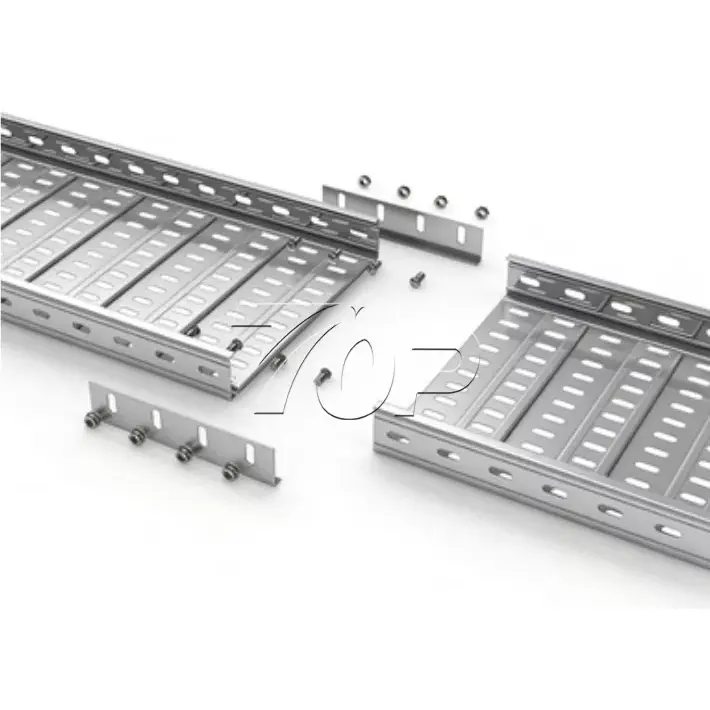

Vaihe 3:Yhdistä osat. Käytä jatkolevyjä kahden pituisen alustan yhdistämiseen. Jätä osien väliin pieni rako lämpölaajenemista varten. Koska alumiini laajenee kuumentuessaan; Jos pultat ne liian tiukalle ilman rakoa, alusta voi vääntyä.

Vaihe 4:Aseta kaapeli. Aseta kaapelit lokeroon. Älä vedä niitä liian tiukalle. Käytä UV-suojattuja nippusiteitä tai alumiinisia kaapelikiinnikkeitä niiden kiinnittämiseen muutaman jalan välein.

Vaihe 5:Maadoitus. Koska lokero on metallia, se on maadoitettava. Käytä liitoslevyjen poikki sidontasiltoja sähköisen jatkuvuuden varmistamiseksi.
