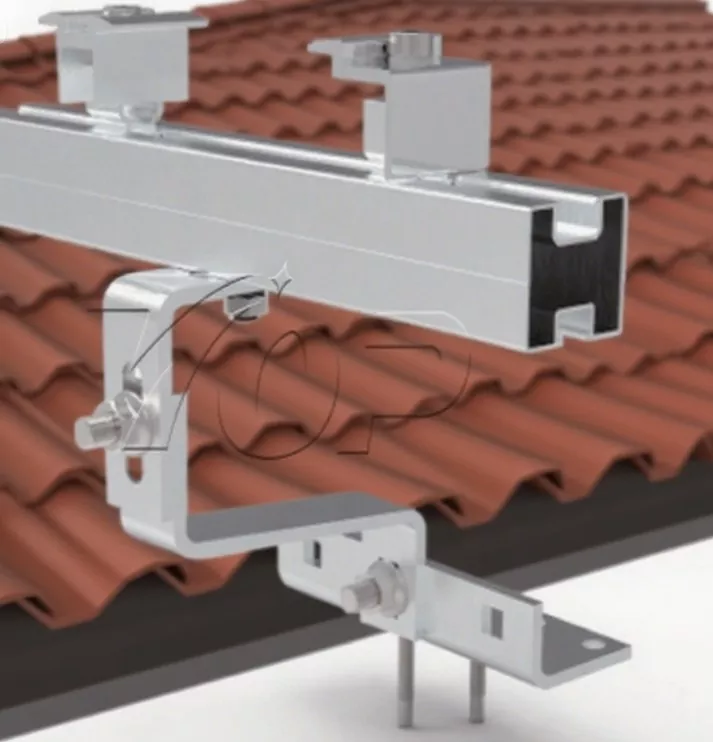

Tiilikattoinen aurinkokiinnitys

Ammattimaisena valmistajana Topfencesolar Tile Roof Solar Mount -koukut on räätälöity Euroopan/Aasian maiden asuinrakennusten tiilikattomuotojen mukaan. Sarja Topfencesolar-koukkumallit vastaavat erilaisia ​​markkinoiden vaatimuksia.

Säännöllisesti 150 mm:n kannatinpituus täyttää laajan valikoiman tiilipäällekkäisyyksiä ja sitä voidaan säätää eri korkeuksilta erilaisten tiilikattojen kiinnittämiseksi. Kovuus voisi asentaa aurinkopaneelin kehyksen paksuudeksi 30 mm ja 35 mm. Laattojen eheyden, asennusrakenteiden luotettavuuden ja aurinkopaneelien tukemisen turvallisuuden maksimoimiseksi Topfencesolar aurinkokoukut ovat sinulle paras vaihtoehto.

Järjestelmän osat:

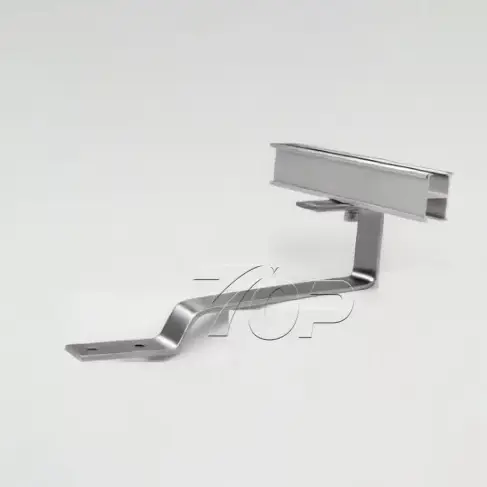

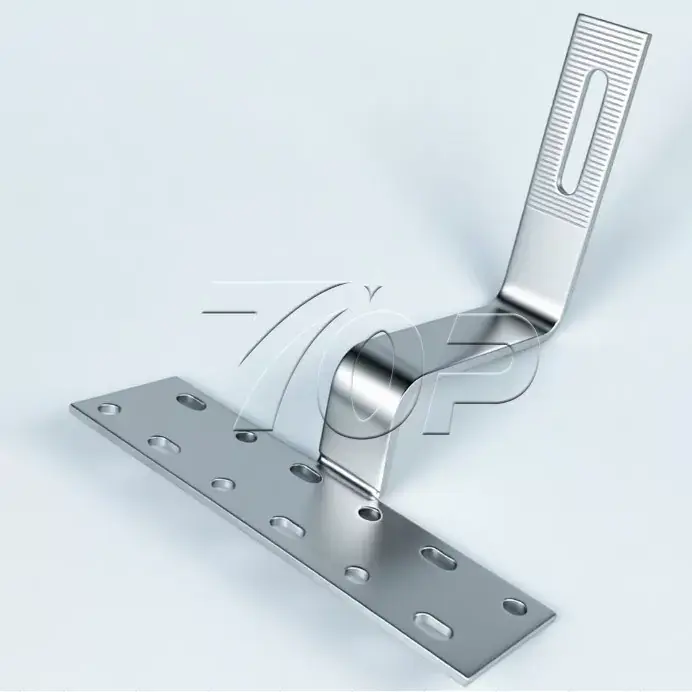

- Katon koukku

-TF B45 kiskot 4200mm - 4500mm

-TF B45 kiskoliittimet

-A2 Laipparuuvi 8*100

-Tai SUS304 kaksipäiset pultit

-Mid-Clamps: pysty- tai maisema-aurinkopaneelimalleille

- Päätykiinnikkeet: pystysuoraan tai maisema-aurinkopaneelimalleihin

- Kiskon päätykappale



>Tuulikuormitus: jopa 60 m/s

>Lumikuormitus: jopa 1,4 KN/m2

>PV-paneelin suunta: Pysty tai Pysty

>Koukun korkeutta voi säätää (valinnainen).

Komponentit ja metallit

Osta räätälöityjä tiilikattoaurinkotelineitä Topfencesolarilta, joka on yksi Kiinan valmistajista ja toimittajista. Al 6005-T5 -materiaalin korkealaatuinen anodisointikäsittely pitää aurinkopaneelisi tukevasti asennettuna ja kestää rakenteeltaan erinomaisen korroosiota. Se, mitä teimme, tekee tiilikaton aurinkokiinnikkeestä kaksoiskäyttöisen yli 25 vuoden käyttöajan.

Pystymme pystyttämään rakenteen nopeasti tiilikatoille ilman monimutkaisia ​​työkaluja tai ammattitaitoa. Helppoja asennusvaiheita, vähemmän työtä ja vähemmän aikaa.

Asennusohjeen vaiheet:

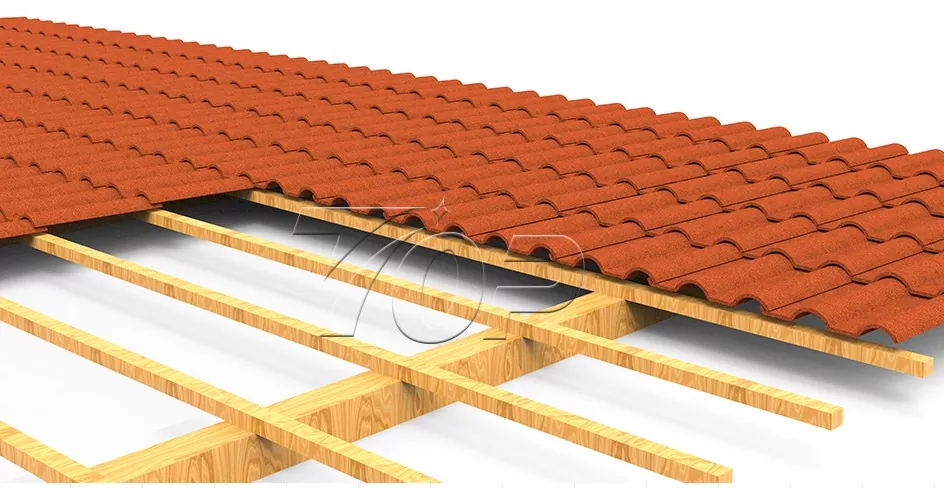

1. Mittaa katon koko, suunnittele aurinkopaneelien asettelu ja sitten Topfencesolar Engineer -tiimi suunnittelee aurinkopaneelien rakenteen.

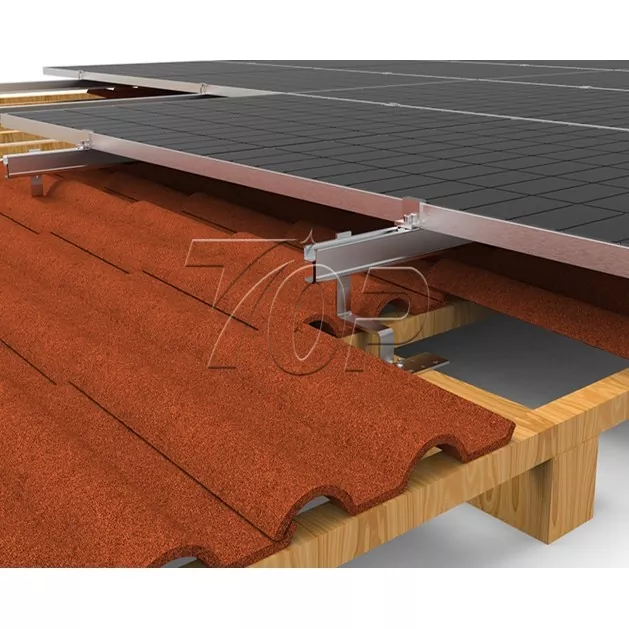

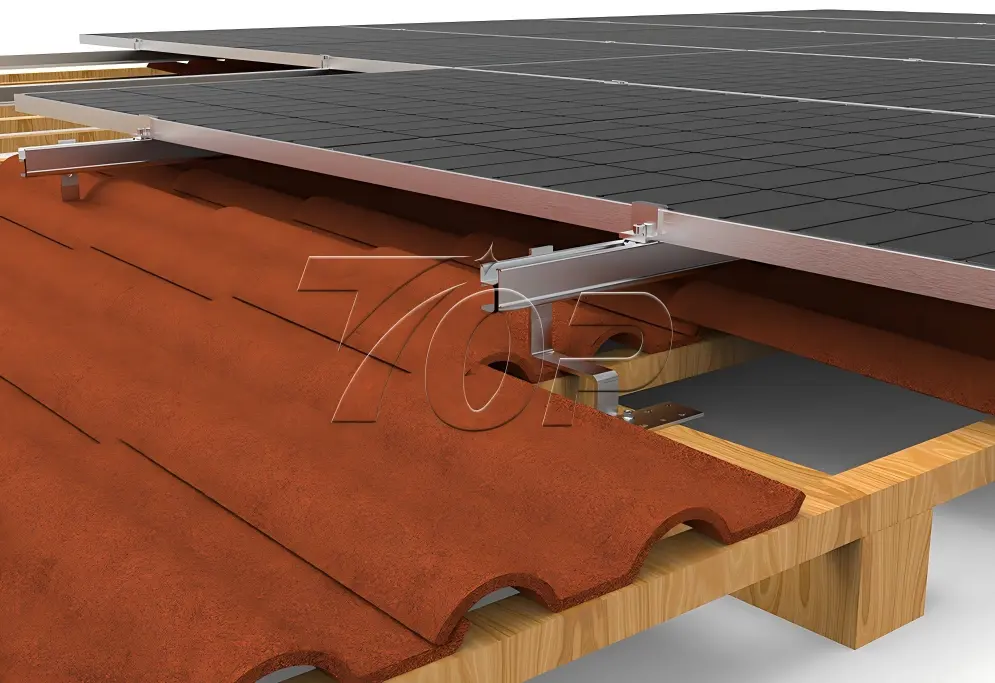

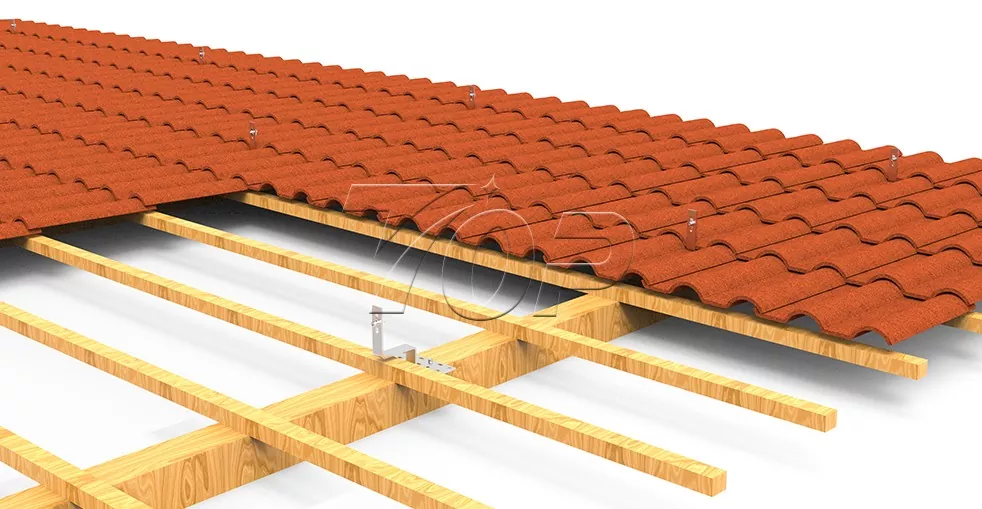

2. Asenna kattokoukut.

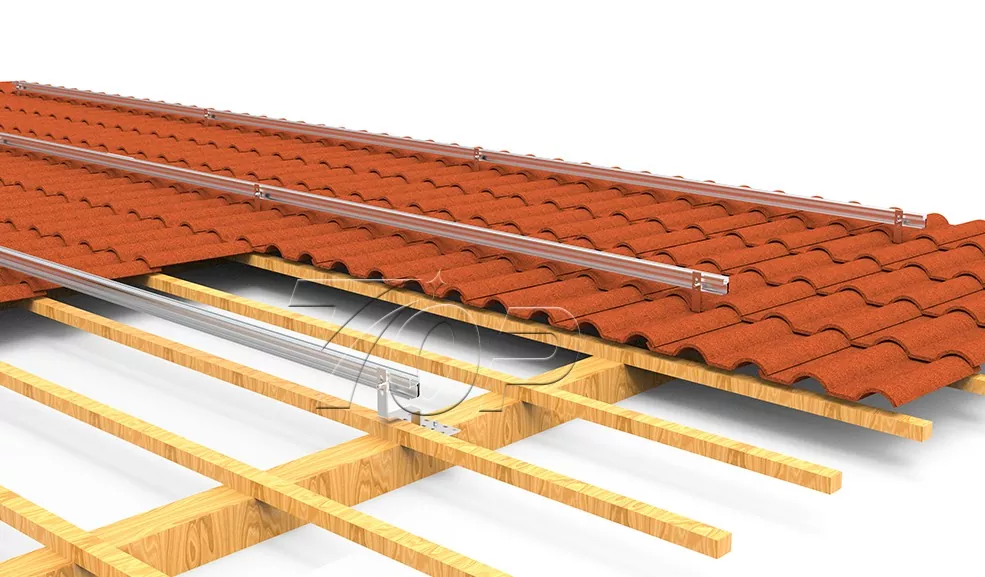

3. Kiskojen asentaminen koukkuihin

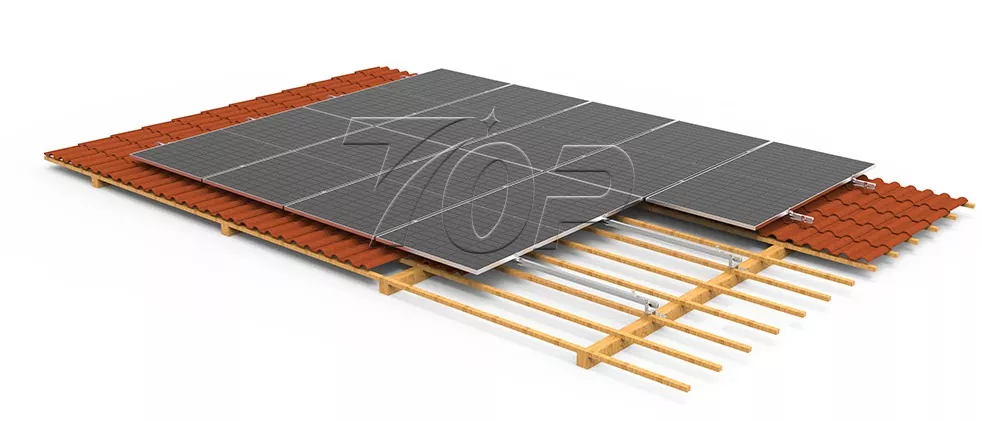

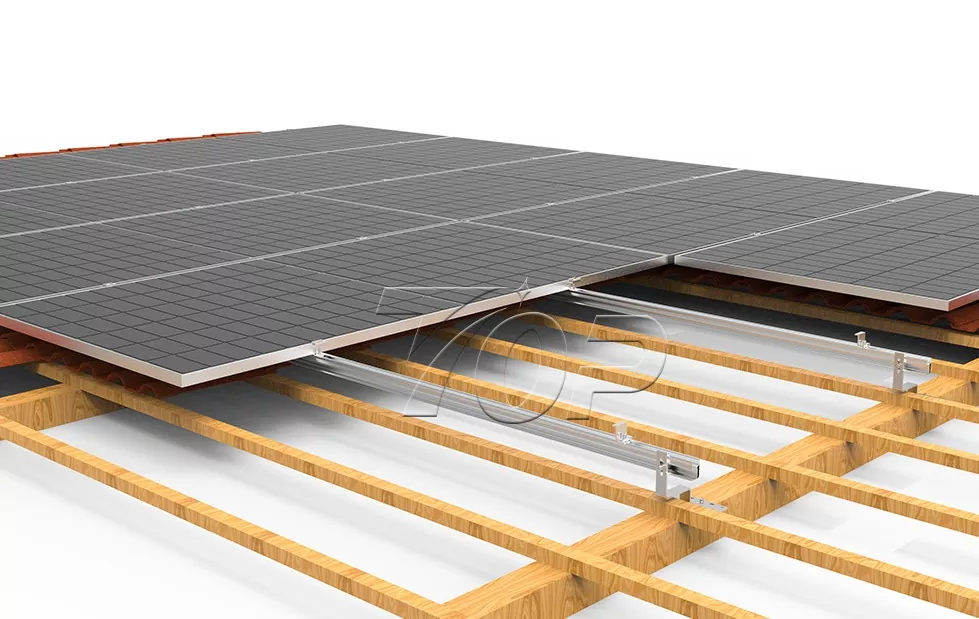

4. Asenna aurinkopaneelit kiskoille.

5. Liitä aurinkopaneelit ja kiinnitä keski- ja päätypuristimilla.

Edut

A. Topfencesolar suunnittelema tiilikaton aurinkokiinnitysjärjestelmä on tarkoitettu asuin- tai kaupallisiin tiloihin, joissa simuloidaan tuulen kuormitusta 60 m/s asti, lumikuormitusta 1,4 kn/m2 asti.

B. Joustava säätö eri kattoihin sopivaksi korkeutta säätämällä.

C. Helppo asennus, yksinkertainen rakenne voidaan asentaa helposti, ei vaadi monimutkaisia ​​työkaluja tai taitoja, mikä säästää aikaa ja vaivaa.

Koukkujärjestelmä, jossa on vähemmän kiinnikkeitä, alhaisemmat rakennekustannukset ja alhaisemmat työkustannukset.
