Tiilikaton koukkukiinnitysjärjestelmä

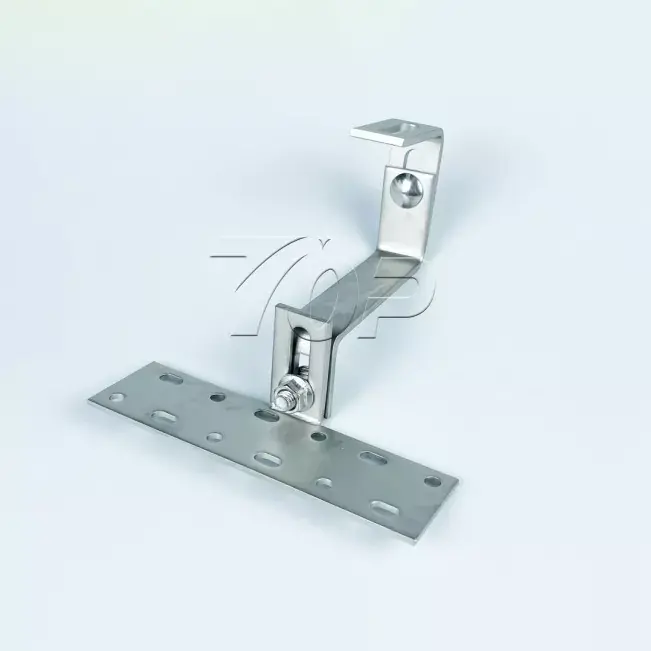

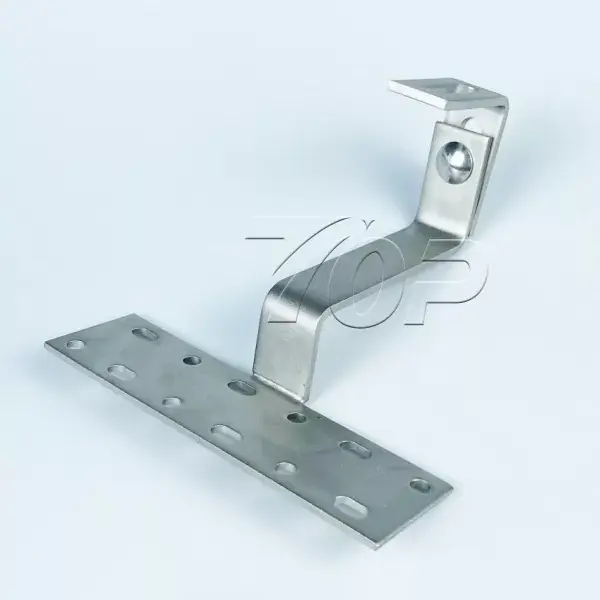

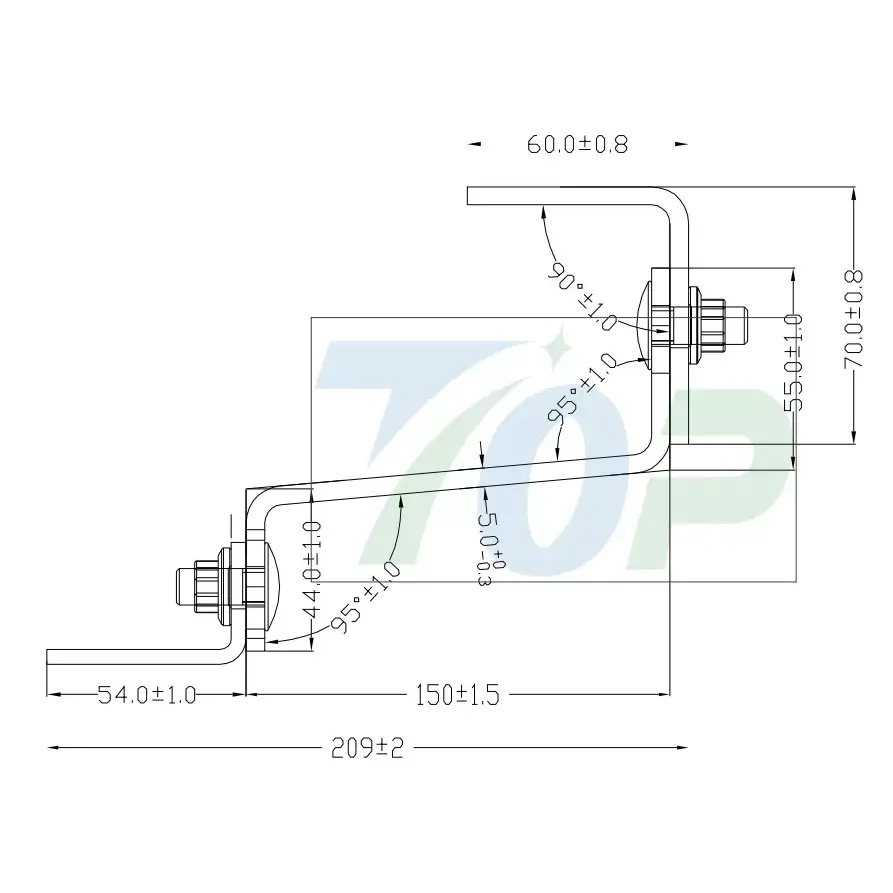

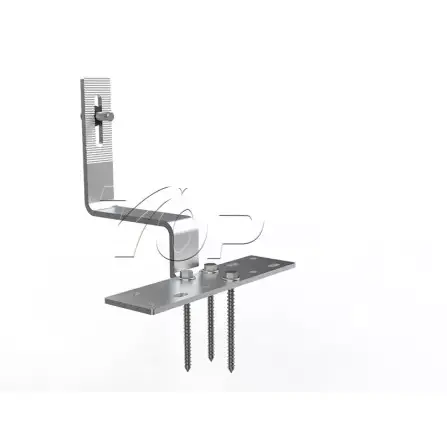

Etsitkö luotettavaa kiinalaista valmistajaa ja toimittajaa? Älä etsi enää! Topfencesolar on johtava tehdas, joka tarjoaa korkealaatuisia tiilikattokoukkukiinnitysjärjestelmiä. Topfencesolar kattokoukkurakenne, Osanumero: TF-AHK-H12 on kahdella korkeudella säädettävä rakenne, ruostumaton teräs, paksuus 5 mm, pituus 120-150 mm.

Tekniset vaatimukset:

1. Hitsausputket ovat tasaisen tiheitä, upealla pinnalla, ilman alileikkausta, halkeamia tai puhallusreikiä jne.

2. Osat ovat litteitä ilman teräviä reunoja, teräviä kulmia tai purseita jne.

3. Tunnistamaton toleranssi toteutetaan M-asteen mukaan (GB/T 1804-2000).

4.Ei merkkiä suoralle kulmille.

5. Pintakäsittely tehdään asiakkaan vaatimusten mukaisesti.

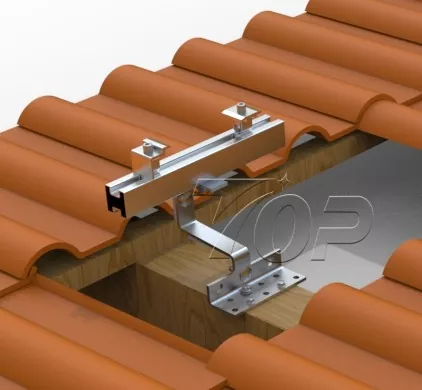

Perinteisestä maaasennuksesta poiketen kattoasennusratkaisu lisää tehokkaasti aurinkoenergian käyttöastetta. Topfencesolarin tiilikattokoukkukiinnitysjärjestelmä on suosittu asuin- ja kaupallisissa aurinkovoimaloissa. Ratkaisussa käytetään tiilikaton perusteella suunniteltua koukun erikoismuotoa, asenna se kattopuupalkkiin, koukun rungon taivutusmuoto on 100 % kosketuskiinnitys katolle vaurioittamatta tiiliä. Ja tämä rakenne voisi säilyttää alkuperäisen katon turvallisesti ilman tunkeutumista katolle ja vähentää veden vuotamisen riskiä.

Materiaali:

Topfencesolar Tile Roof Hook Mounting System -mallit koostuvat pääosin ruostumattomista teräksistä, säilytämme korkean laadun ja kestävyyden pitkällä aikavälillä yli 25 vuoden käyttöpalvelulla. Materiaali on ruostumatonta SUS304 terästä. Ja järjestelmän yhdistäminen Al6005-T5-alumiinikiskoilla tukee vahvasti katolla olevia aurinkopaneeleja.

Tämän koukun kiskon pintakäsittely: Alumiini, jossa on ≥15 μm anodisoiva pintakäsittely.

Suorituskyky: säilyttää alumiinirakenteet erinomaisena korroosionestona eri uskontosovelluksissa ja jopa monimutkaisissa ilmasto-olosuhteissa.

Sertifikaatit: Topfencesolar-koukku täyttää SGS/CE/TUV-vaatimukset ja tuotannon laatu täyttää SGS-standardin.

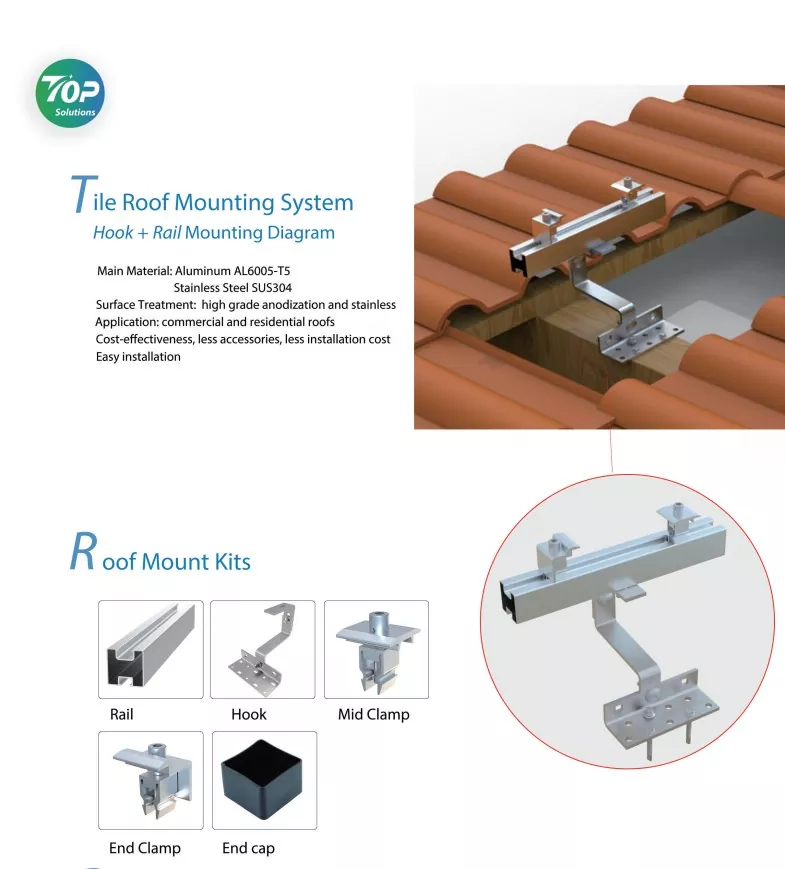

Tiilikattokoukkujen osat:

Vilkkuminen: kumi

Koukkuvarsi: SUS304 teräs

Kiinnikkeet: ruuvit / itsekierteittävä tappi

Kiskon puristimet: Keskipuristin/ Päätypuristin

Edut:

Tämän nopean Topfencesolar-kattokoukkuasennuksen etuna on, että se on nopea asentaa alhaisin kustannuksin ja tekee mahdollisimman vähän muutoksia katon alkuperäiseen rakenteeseen. Joten tällä koukkukiinnitysjärjestelmällä on esteettinen vetovoima sulautuakseen kattoon.

Meillä on myös musta värivaihtoehtoja, jotka ovat myös kuuluisia Euroopan markkinoilla.

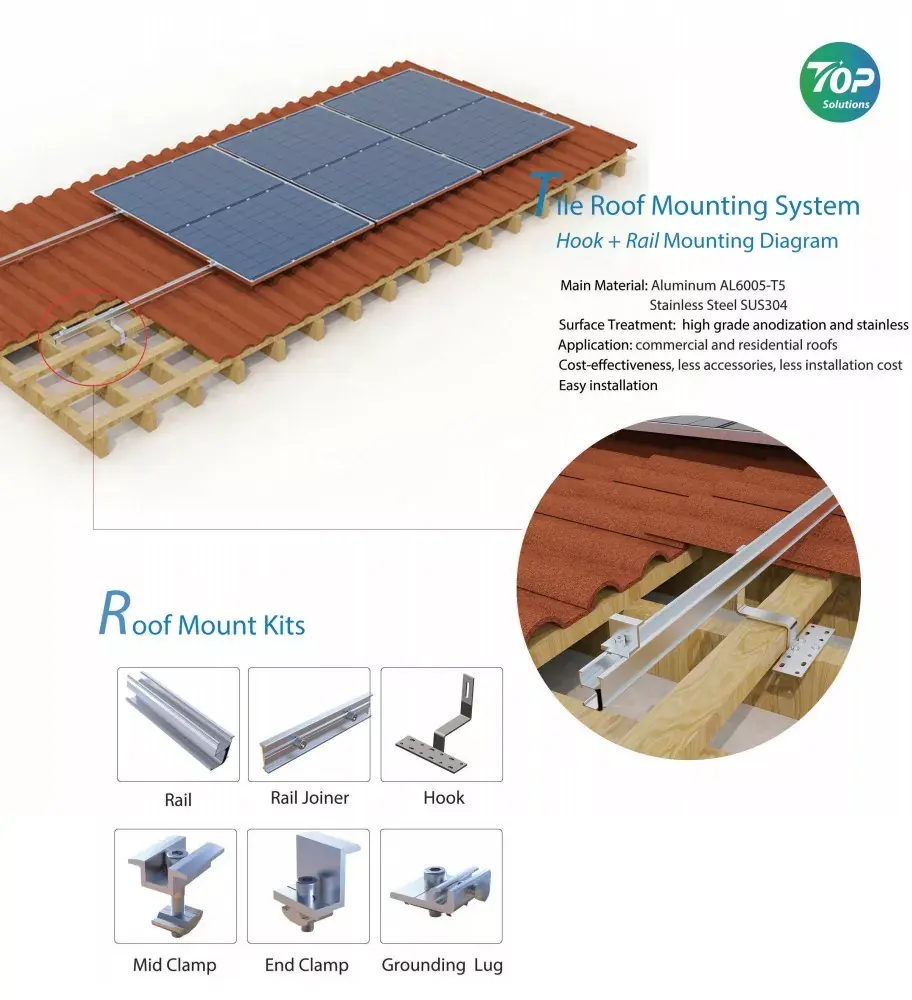

Sovellus sopii aurinkopaneelien tiilikattoasennusjärjestelmään. Yksityiskohtaiseen malliin kuuluu aurinkotiilikattokoukkukiinnityskannattimet + alumiinikiskokiinnitys.

Asennusvaiheet:

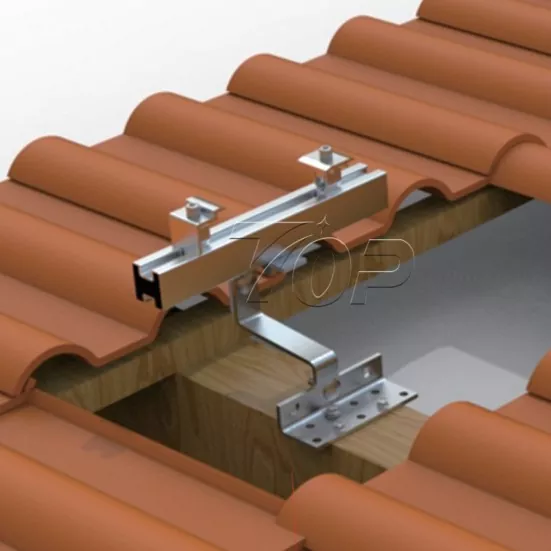

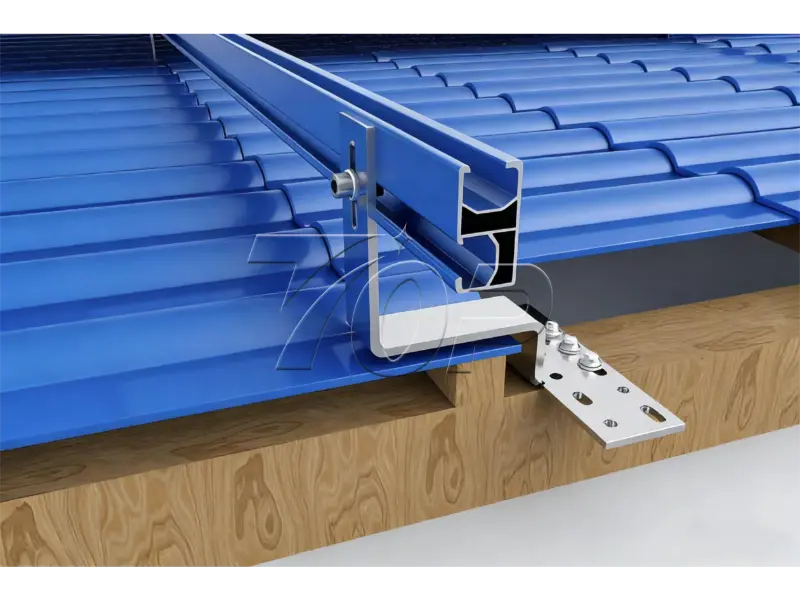

Ensimmäinen vaihe: Täydellinen järjestelmärakenne tiilikatolla on ruuveilla tai pulteilla, jotka kiinnittävät kiskon koukun katon puupalkkiin.

Toinen vaihe: Asenna Topfencesolar-alumiinikiskot koukkuihin, eri kiskot liitetään yhteen kiskoliittimillä.

Kolmas vaihe: Kun kaikki kattokoukut ovat valmiit ja alumiinikiskot on kiinnitetty niihin, valmistaudu aurinkopaneelien asentamiseen. Ennen kuin asennat aurinkopaneelit, vahvista paneelien asettelu Topfencesolar-insinööritiimin kanssa pystysuoran tai maisemasuuntaisen asennuksen viimeistelemiseksi. Aseta sitten PV-paneelit yhdeksi riviksi 4-14 tai useammalla paneelilla yhdessä sarjassa tai kaksi paneelia yhteen riviin, 4-20 yksikköä aurinkopaneeleja yhteen sarakkeeseen kiskoille. Rivi- ja pylväspaneelien määrä riippuu katon koosta ja auringonpaisteesta. TOPrfence-energiainsinööritiimistä voit kysyä ammattimaisista yksityiskohdista aurinkopaneelien sijoittelun suunnitteluun katollasi ja mitä tehoa kattosi voisi asentaa katolle.

Neljäs vaihe: Aurinkopaneelien yhdistäminen alumiinikiskoihin Topfencesolar Mid-clmapsilla ja End-clmapsilla näiden aurinkopaneelien turvaamiseksi tiilikatoilla.

Rakenteen suunnitteluun ja aurinkopaneelien asennukseen vaikuttavat tekijät:

1. Katon koko – määrittää tehokapasiteetin, kuinka suuren voit asentaa rakennukseesi.

2. Katon tyyppi: eri kattotyypeillä on erilaiset asennusratkaisut. Kalteva tiilikatto kiskojen koukkujen valinta on yksi parhaista ratkaisuista, halvempi, aurinkopaneelien korkea lujuus ja kevyt rakenne, joka on hyvä katon kuormausvarmuuteen. Mutta kuten metallikatossa tai betonikatossa, sinun on valittava L-jalat + kiskorakenne tai painolastijärjestelmät jne. Ota yhteyttä Topfencesolar Engineer -tiimiin.

3. Dimension of the solar panels, and the power capacity of each panels. Se liittyy rakenteen painokuormitukseen.

4. Tuulen nopeus. Tile Roof Hook Mounting System -rakenteen tulee olla tarpeeksi luja kestämään tuulta 2m/s - 70m/s (keskimääräinen tuulen nopeus laskettuna 3 sekuntia stnadardilla).

5. Rakenteen materiaali: tällä hetkellä teräs ja alumiini ovat yleisimmin ja tunnetuimmin käytettyjä asennusrakenteissa, kattorakenteeseen on valittava kevyt materiaali, joten Almuminun on paras vaihtoehto. Topfencesolarin aurinkoalumiini Al6005-T5 on laadukkaampaa kuin markkinoiden.

Edut

1. Topfencesolar suunnitellut kaltevat tiilikattokoukut aurinkokiinnitysjärjestelmään ovat helposti asennettavia, vähemmän kiinnikkeitä, nopea asennus.

2.Our roof hook kits have high grade anodizing process and stainless surface treatment. Tukee pitkäaikaista käyttöä.

3. Optimoidut lisävarusteet ovat alhaisemmat. Työmailla tarvitaan vain vähemmän asennustyötä asennuskustannusten pienentämiseksi.

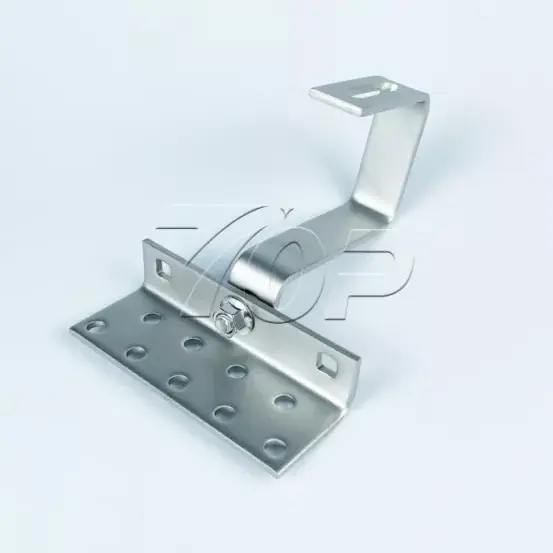

4.Topfencesolarissa on sarja erityyppisiä koukkuvaihtoehtoja, jotka ovat säädettävissä erilaisten tiilikattojen täyttämiseen ja jotka kattavat Saksan, Puolan, Itävallan, Espanjan tai Japanin, Indonesian jne. Markkinat.

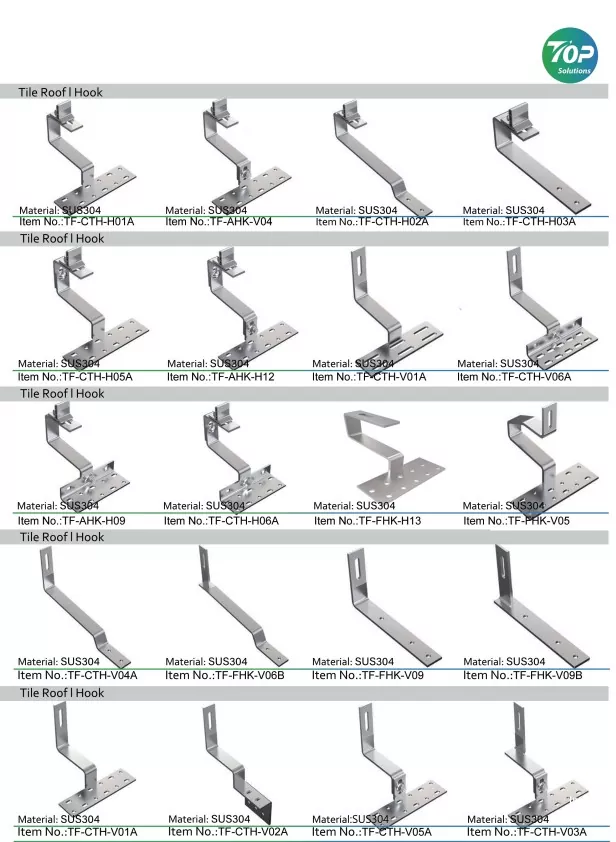

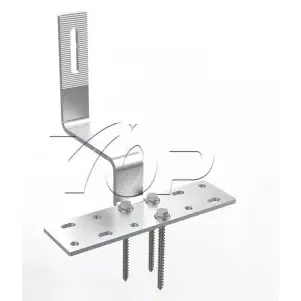

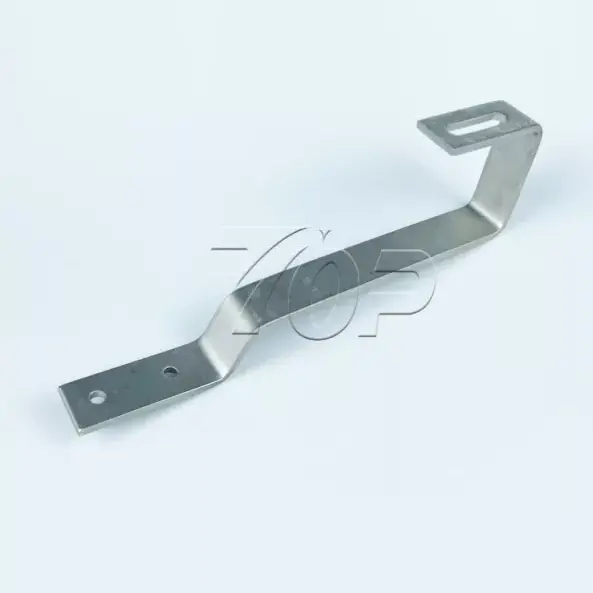

Lisää vaihtoehtoja eri muotoisia ja erityyppisiä koukkuja:
